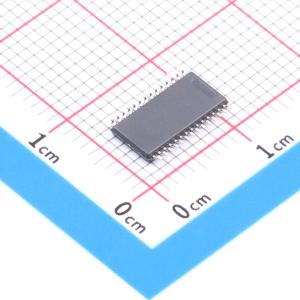

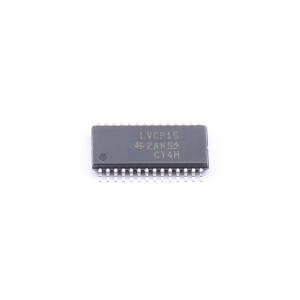

SN65LVCP15PWR

SN65LVCP15 是一种高性能串行链路多路复用器，适用于光纤通道（1.0625 Gb/s）、千兆以太网（1.25 Gb/s）以及其他高速接口应用。一个常见的应用场景是与序列器/解串器（SerDes）如 TLK2201B 一起使用，通常会连接到 IN± 和 OUT± 端口，以便在 IN0/OUT0 和 IN1/OUT1 端口上提供一组重复的链路。这种类型的应用常用于实现可以监控而不影响应用中串行数据流的高速测试端口。一个流行的应用是在线路卡中使用从类似 TLK2201B 的 SerDes 来的串行链路，其中 SN65LVCP15 提供了冗余的、可热插拔的到冗余交换结构卡的链路。

在正常工作状态下，当 OE0 和 OE1 为高电平时，IN 被发送到 OUT0 和 OUT1，其缓冲器被启用。OUT0 可以选择 IN 和 IN1 之间的输入。OUT1 可以选择 IN 和 IN0 之间的输入。OUT 可以选择 IN0 和 IN1 之间的输入。

在链路复制应用中，例如线路卡到交换卡的链接，IN 被传输到 OUT0 和 OUT1，然后在 OUT 上选择 IN0 或 IN1。在主机适配器应用中，IN 连接到 OUT0（内部连接器），后者返回数据和 IN0。IN0 被环回到 OUT1（外部连接器），后者通过 IN1 返回数据，再回到 SerDes 的 OUT。

• 复制诸如光纤通道、千兆以太网和HDTV链路等串行链路
• 符合T11光纤通道标准，速率为1.0634 Gb/s
• 符合IEEE802.3-2005千兆以太网标准，速率为1.25 Gb/s（1000Base-X）
• 支持SMPTE-292M数据速率，速率为1.485 Gb/s
• 与VSC7132-01兼容
• 不需要外部组件
• 最大功耗0.455 W
• 3.3 V电源
• 28引脚，4.4 mm x 9.7 mm TSSOP封装，与VSC7132的引脚兼容

• 测试设备
• 千兆以太网和光纤通道
• 交换机/中继器
