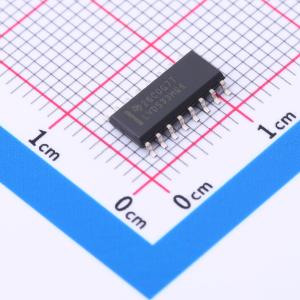

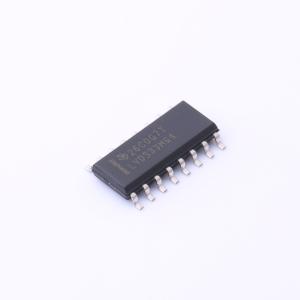

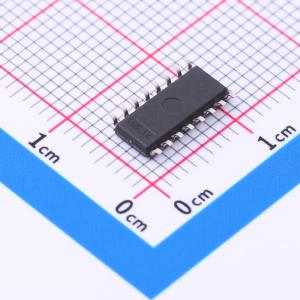

温馨提醒：图片仅供参考，商品以实物为准

SN65LVDS33MDREP

高速差分接收器

描述: 该系列LVDS数据线接收器提供业内最宽的共模输入电压范围。这些接收器提供与5V PECL信号兼容的输入电压范围，并提高了对地噪声的容忍度。
品牌名称: TI(德州仪器)
商品型号: SN65LVDS33MDREP
商品编号: C702014
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.6克(g)

商品参数

商品概述

该系列为四路LVDS数据线接收器，可提供宽共模输入电压范围。这些接收器的输入电压范围规格兼容5-V PECL信号，还可整体提高接地噪声容限。器件采用行业标准封装尺寸，可选择集成端接电阻。对差分输入电压阈值的精确控制可实现50mV输入电压迟滞，提升缓慢变化输入信号的噪声抑制能力。在整个输入共模电压范围内，输入阈值仍不超过+50mV。LVDS信号的高速开关通常要求在电缆或传输介质的接收端使用线路阻抗匹配电阻。SN65LVDT系列接收器通过将该电阻集成到接收器中，省去了外部电阻。未端接的SN65LVDS系列也可用于多点分支或其他端接电路。接收器的输入引脚相对于地可承受±15kV人体模型(HBM)和±600V机器模型(MM)的静电放电而不损坏，这为始终存在潜在破坏性噪声的电缆连接和其他连接提供了可靠性。接收器还包含正在申请专利的故障保护电路，可在输入信号丢失后600ns内提供高电平输出。信号丢失的最常见原因包括电缆断开、线路短路或发射器掉电。故障保护电路可防止在这些故障条件下噪声被接收为有效数据。该特性还可用于线或总线信号传输。这些器件的预期应用和信令技术是在约100Ω的受控阻抗介质上进行点对点基带数据传输。传输介质可以是印刷电路板走线、背板或电缆。数据传输的最终速率和距离取决于介质的衰减特性以及对环境的噪声耦合。SN65LVDS33-EP的工作温度范围为-55℃至125℃。

商品特性

控制基线:单个组装/测试工厂，单个制造工厂
可支持-55℃至125℃的扩展温度工作性能
增强型缩减货源(DMS)支持
增强型产品变更通知
具备合格资质
400-Mbps信令速率，200-Mxfr/s数据传输速率
采用单个3.3V电源工作
共模输入电压范围为-4 V至5 V
在整个共模输入电压范围内，差分输入阈值小于±50mV，且带有50mV迟滞
LVDT产品集成110Ω线路端接电阻
符合TIA/EIA-644 (LVDS)标准
无输入时主动故障保护确保输出为高电平
总线引脚ESD防护超过15kV HBM
掉电时输入保持高阻状态
TTL输入耐5V电压

应用领域

约100Ω受控阻抗介质上的点对点基带数据传输
多点分支端接电路
线或总线信号传输
印刷电路板走线传输
背板传输
电缆传输

	属性	参数值
	商品目录	LVDS芯片
	类型	接收器
	驱动器数	0
	接收器数	4

	属性	参数值
	工作电压	3V~3.6V
	数据速率	400Mbps
	功能特性	输入端接与偏置集成；故障安全
