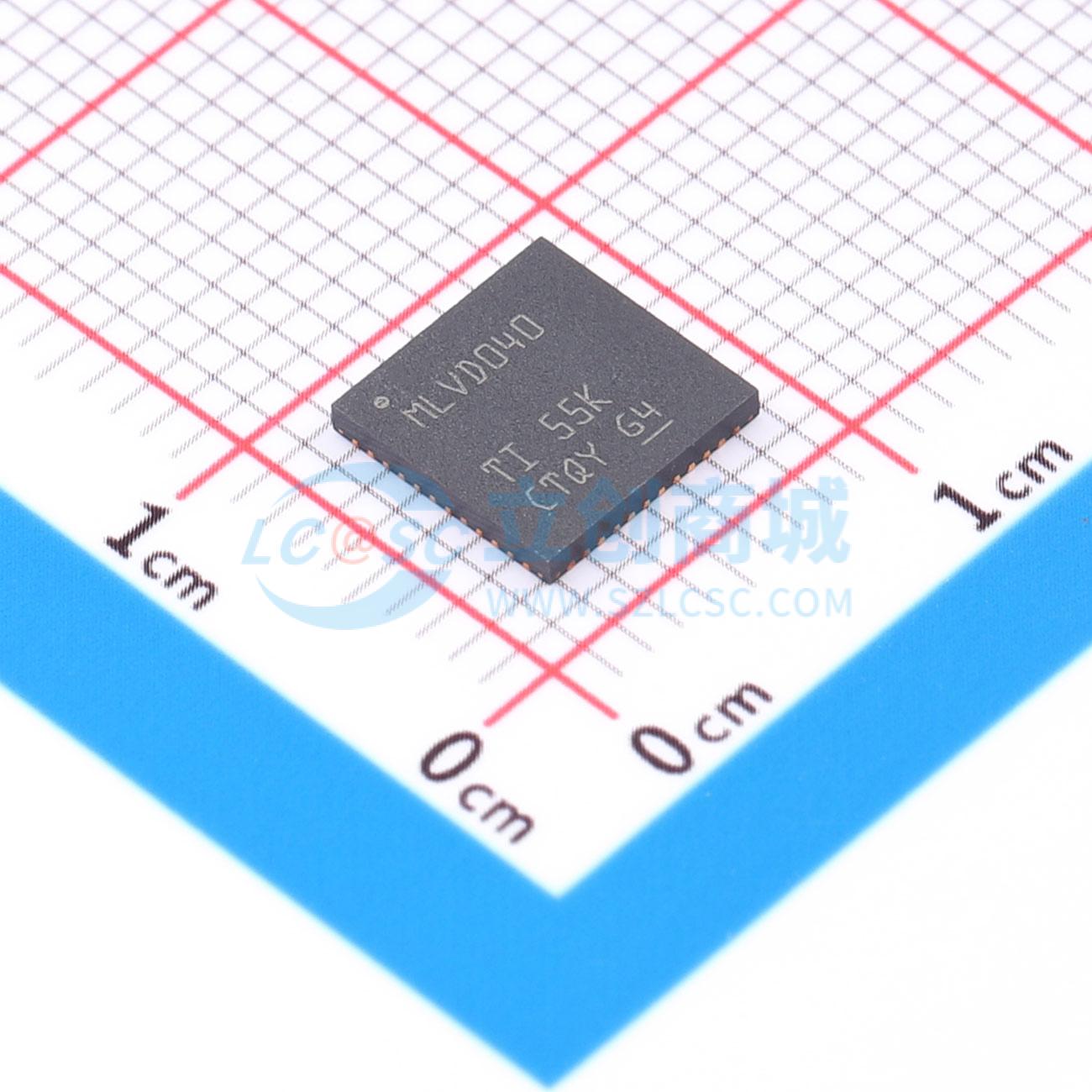

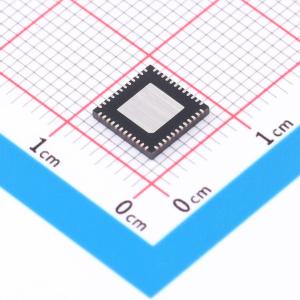

SN65MLVD040RGZR

4通道半双工M-LVDS线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 4通道半双工M-LVDS线收发器，支持高达250 Mbps的数据传输速率和125 MHz的时钟频率。
品牌名称: TI(德州仪器)
商品型号: SN65MLVD040RGZR
商品编号: C702024
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.609091克(g)

商品参数

商品概述

SN65MLVD040是一款4通道半双工M-LVDS线路收发器，可提供四个半双工收发器，用于发送和接收多点低压差分信号，完全符合TIA/EIA-899(M-LVDS)标准，经过优化可在高达250Mbps的信号传输速率下运行。驱动器输出可支持低至30Ω负载的多点总线，包含受控转换时间，可适配背板传输线路的残桩。可通过引脚为每个通道选择接收器类型，驱动器上升和下降时间介于1ns和2ns之间，接收器输出受压摆率控制，可减小EMI和串扰影响，支持总线上32个节点。驱动器逻辑输入和接收器逻辑输出分别位于独立引脚上，驱动器和接收器均配有独立使能端，支持通信时监听操作，额定工作温度范围为-40℃至85℃。

商品特性

配备低压差分30Ω至55Ω线路驱动器和接收器，支持高达250Mbps的信号传输速率、高达125MHz的时钟频率
符合或超出M-LVDS标准TIA/EIA-899，适配多点数据交换场景
可控的驱动器输出电压转换时间可改进信号质量
共模电压范围为–1V至3.4V，允许在2V接地噪声下传输数据
总线引脚在禁用驱动器或VCC ≤ 1.5V时具有高阻抗
每个驱动器和接收器均可独立启用
所有引脚具备7kV HBM增强型ESD保护
提供48引脚7×7 QFN (RGZ)封装选项
M-LVDS总线加电/断电无干扰
可通过xFSEN引脚为每个通道选择1类和2类接收器，1类接收器阈值以零为中心，迟滞为25mV，可防止输入丢失时出现输出振荡；2类接收器使用偏移阈值实现失效防护
驱动器上升和下降时间介于1ns和2ns之间，符合M-LVDS标准要求
接收器输出受压摆率控制，可减小EMI和串扰影响
支持总线上接入32个节点，可作为需要更高信号传输速率方案的高速替代产品

应用领域

通过背板和电缆进行并行多点数据和时钟传输
作为低功耗高速短行程替代方案
蜂窝基站
局端交换机
网络交换机和路由器

	属性	参数值
	商品目录	LVDS芯片
	类型	收发器
	驱动器数	4
	接收器数	4
	工作电压	3V~3.6V

	属性	参数值
	数据速率	250Mbps
	工作温度	-40℃~+85℃
	电平标准	-
	功能特性	边沿速率控制；热插拔/上电无毛刺；故障安全
