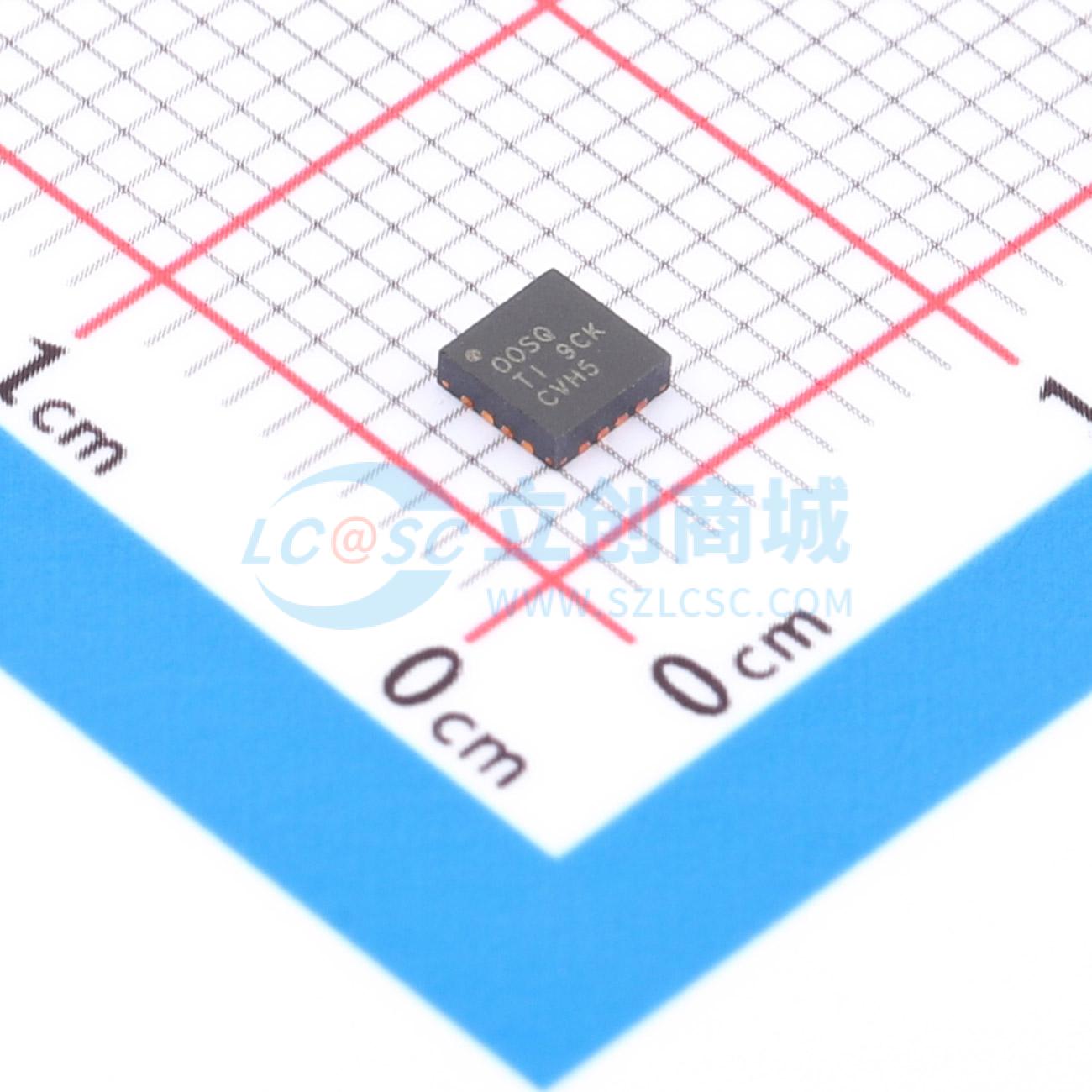

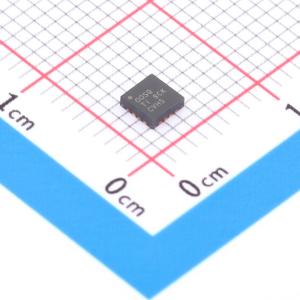

THS4509QRGTRQ1
宽带、低噪声、低失真全差分放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- THS4509-Q1 汽车类宽带运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4509QRGTRQ1
- 商品编号
- C702043
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 80dB | |
| 输入偏置电流(Ib) | 15.5uA | |
| 输入失调电压(Vos) | 4mV | |
| 增益带宽积(GBP) | 3GHz | |
| 压摆率(SR) | 6600V/us | |
| 最大电源宽度(Vdd-Vss) | 5V | |
| 噪声密度(eN) | 1.9nV/√Hz@f>10MHz | |
| 输出电流 | 96mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2.6uV/℃ | |
| 输入失调电流(Ios) | 3.6uA | |
| 静态电流(Iq) | 37.7mA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 差分 | |
| 输入失调电流温漂(Ios TC) | 4nA/℃ | |
| 单电源 | 3V~5V | |
| 双电源(Vee ~ Vcc) | -2.5V~-1.5V；1.5V~2.5V | |
| 电源纹波抑制比(PSRR) | 90dB | |
| 稳定时间 | 2ns |
商品概述
THS4509-Q1是一款宽带全差分运算放大器，专为5V数据采集系统设计。它的噪声极低，为1.9 nV/√Hz，在100 MHz、2 Vpp、增益G = 10 dB且负载为1 kΩ的条件下，二次谐波失真（HD₂）低至 -75 dBc，三次谐波失真（HD₃）低至 -80 dBc。其压摆率高达6600 V/μs，达到1%精度的建立时间为2 ns，非常适合脉冲应用。该放大器的最小增益设计为6 dB，不过针对10 dB增益进行了优化。 为实现与模数转换器（ADC）的直流耦合，其独特的输出共模控制电路可将输出共模电压保持在设定电压的3 mV偏移范围内（典型值）。当设定电压在电源电压中点的0.5 V范围内时，差分偏移电压小于4 mV。共模设定点由内部电路设置为电源电压中点，也可由外部源进行覆盖。 输入和输出的共模电压设置为电源电压中点时，性能最佳。结合低电源电压下的高性能，这使得它非常适合用于5V单电源高性能数据采集系统。 THS4509-Q1采用四路16引脚无引线QFN封装（RGT），可在 -40℃至125℃的整个汽车温度范围内工作。
商品特性
- 符合汽车应用标准
- 全差分架构
- 输入共模范围居中
- 最小增益为2 V/V（6 dB）
- 带宽：1900 MHz
- 压摆率：6600 V/μs
- 达到1%精度的建立时间：2 ns
- 100 MHz时HD₂： -75 dBc
- 100 MHz时HD₃： -80 dBc
- 70 MHz时OIP₂：73 dBm
- 70 MHz时OIP₃：37 dBm
- 输入电压噪声：1.9 nV/√Hz（f > 10 MHz）
- 噪声系数：17.1 dB
- 输出共模控制
- 电源：
- 电压：3 V（±1.5 V）至5 V（±2.5 V）
- 电流：37.7 mA
- 掉电功能：0.65 mA
应用领域
- 自适应巡航控制
- 盲点检测
- 碰撞预警
- 工业应用
- 5V数据采集系统
- 高线性度ADC
- 放大器
- 测试与测量
