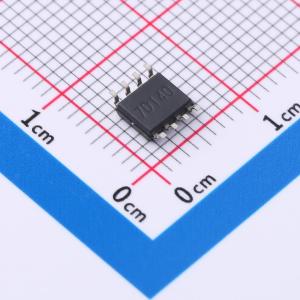

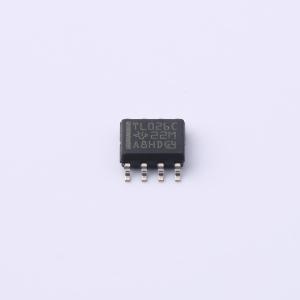

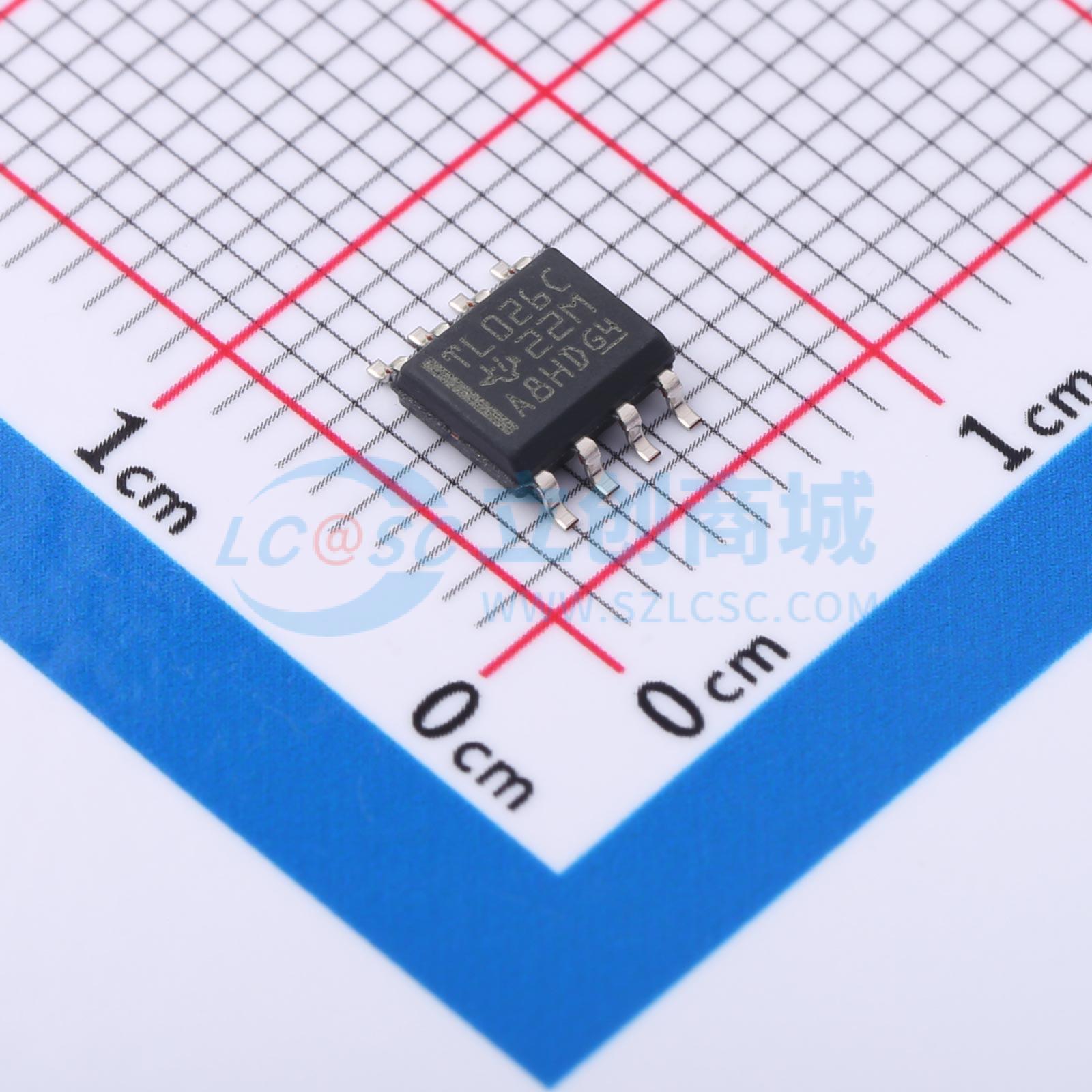

TL026CDR
带AGC的差分高频放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL026 具有 AGC 的单通道、16V 差分高频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL026CDR
- 商品编号
- C702047
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 750mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 30uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5uA | |
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 86dB | |
| 静态电流(Iq) | 27mA | |
| 输出电流 | 10mA | |
| 工作温度 | 0℃~+70℃ | |
| 双电源电压(Vee~Vcc) | -8V~8V | |
| 功能特性 | 内置补偿 |
商品概述
该器件是带有差分输入和输出的单片两级高频放大器，TL026C的工作温度范围为0℃至70℃。
商品特性
- 输出共模对AGC电压灵敏度低
- 输入与输出阻抗不随AGC电压变化
- 典型峰值增益为38dB
- AGC范围宽，典型值为50dB
- 3dB带宽为50MHz
- 其他特性与NE592和μA733类似
- 内置反馈可实现宽带宽，低相位失真，增益稳定性良好
- 基于信号求和的可变增益可在宽带宽范围内实现大AGC控制，谐波失真低
- 射极跟随器输出可驱动容性负载
- 所有放大级均采用电流源偏置，可获得高共模抑制比和电源电压抑制比
- 可通过向AGC引脚施加控制电压实现增益的电子衰减
- 无需外部补偿元件
- 最大额定参数：电源电压VCC+为8V，电源电压VCC-为-8V，差分输入电压±5V，共模输入电压±6V，输出电流±10mA，工作环境温度范围0℃至70℃，存储温度范围-65℃至150℃，引脚距外壳1.6mm位置10秒内的焊接温度为260℃
- AGC电压总变化量为360mV，增益随AGC电压相对于参考电压从低180mV变化至高180mV，从最大值变为最小值
应用领域
- 电视和广播的中频及射频AGC电路
- 需要AGC功能的磁带和磁盘存储系统
- 需要大AGC范围、宽带宽、低相移和稳定增益的视频放大器和脉冲放大器
