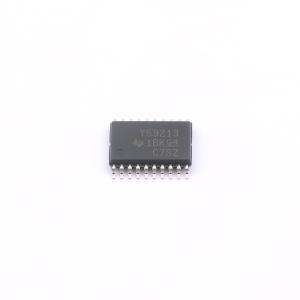

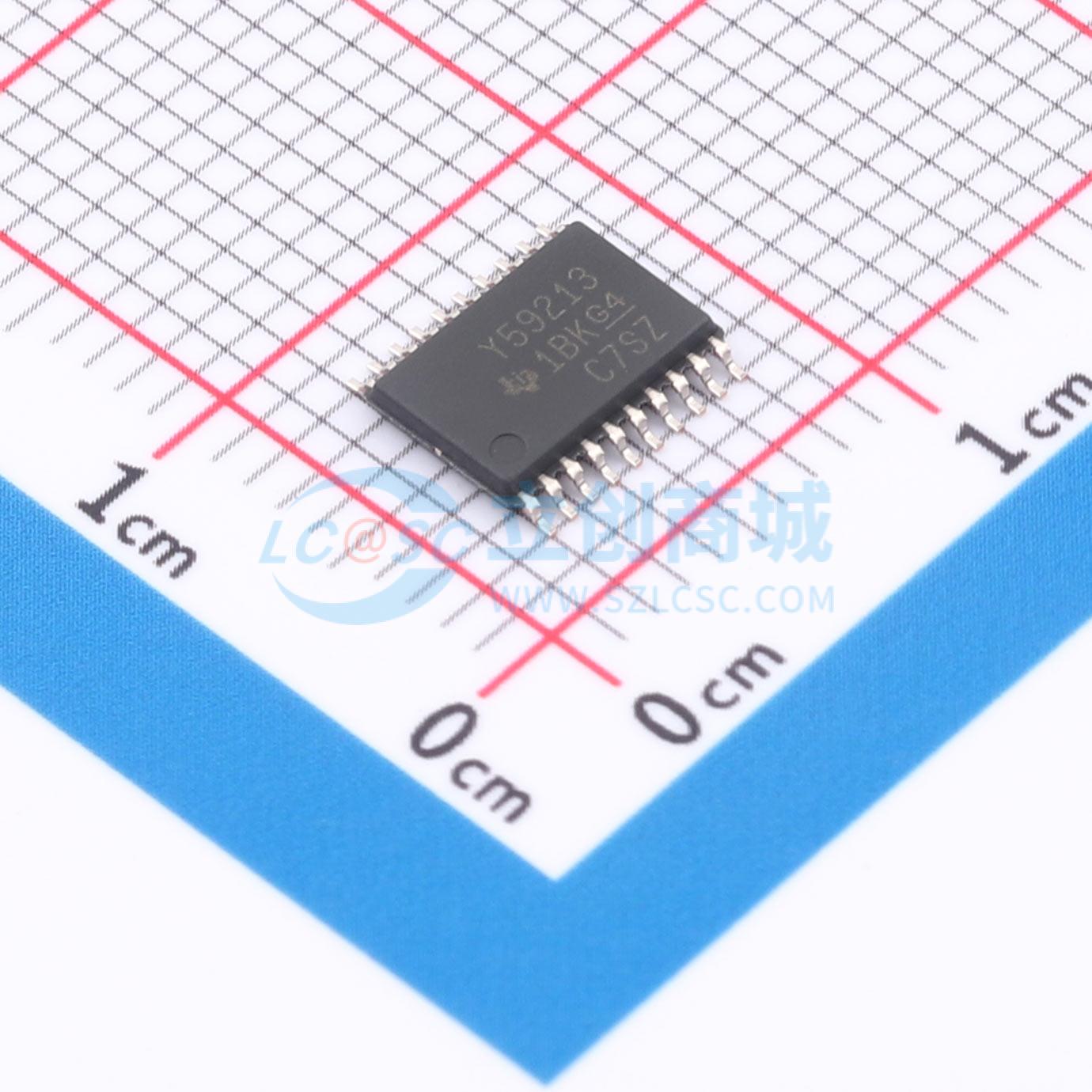

TLC59213IPWR
8位并行输入输出达林顿源极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TLC59213 具有锁存器的 8 通道源驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC59213IPWR
- 商品编号
- C702070
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.5V~13.2V | |
| 开关频率 | - | |
| 通道数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 500mA | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
TLC59213和TLC59213A是8位源驱动器，具有带CLK输入和CLR的输入锁存器，用于设置输出关闭。这些器件具有高达500 mA的大输出源电流，并且达林顿晶体管的集电极连接到VCC。这些特性使该器件非常适合驱动喷墨打印机头矩阵、LED以及电阻矩阵的扫描侧。TLC59213和TLC59213A仅在数据保持时间规格（th）上有所不同。
箝位二极管位于输出和地之间，用于切换感性负载。所有输入均为TTL/CMOS，可支持任何逻辑电平输入，如MCU、CPU或SN74LV594（串行转并行），并且输出使能LED矩阵显示。它也可以与另一个设备的灌电流驱动器一起使用，例如TLC59210、TLC59211和TLC59212。
应用领域
- 灯和显示器（LED）
- 锤子
- 继电器
