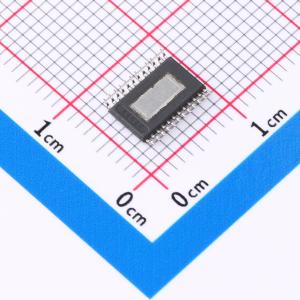

TLC5927QPWPRQ1

16通道恒流LED灌电流驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC5927-Q1 具有 VLED 短路检测功能的汽车类 16 位恒流 LED 灌流驱动器
品牌名称: TI(德州仪器)
商品型号: TLC5927QPWPRQ1
商品编号: C702073
商品封装: HTSSOP-24-EP
包装方式: 编带
商品毛重: 0.62克(g)

商品参数

商品概述

TLC592x-Q1恒流LED灌电流驱动器可单独使用，也可级联使用。由于每个输出端都能独立控制，用户可对其进行编程，使其开启或关闭。较高的LED电压（VLED）允许每个输出端连接单个LED，或在单串中连接多个LED。通过独立控制的输出端提供恒定电流，LED可并联组合，以在单串中产生更高的电流。所有通道的恒定灌电流通过单个外部电阻设置。这使得同一应用中的不同LED驱动器能够灌入不同的电流，从而为多色LED的应用提供了可选方案。独立输出端的另一个优点是可以让未使用的通道处于浮空状态。TLC592x-Q1 LED驱动器的灵活性使其非常适合以下应用（但不限于）：汽车LED照明、7段显示器、滚动单色显示屏、游戏机、白色家电、视频广告牌和视频面板。

商品特性

符合汽车应用要求
通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度范围为-40℃至125℃
器件HBM ESD分类等级为2级
16个恒流输出通道
输出电流由外部电阻调节
恒定输出电流范围：5 mA至120 mA
恒定输出电流不受负载电压变化影响
具备开路负载、短路负载和过温检测功能
256级可编程全局电流增益
出色的输出电流精度：
- 通道间：< ±6%（最大值），10 mA至50 mA
- 芯片间：< ±6%（最大值），10 mA至50 mA
30 MHz时钟频率
施密特触发器输入
3.3 V或5 V电源电压
具备热关断功能，用于过温保护
ESD性能：2 kV HBM

应用领域

通用LED照明应用
LED显示系统
LED标识牌
汽车LED照明
白色家电

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3V~5.5V
	开关频率	30MHz
	通道数	16
	输出电流	120mA

	属性	参数值
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	恒流精度	6%
