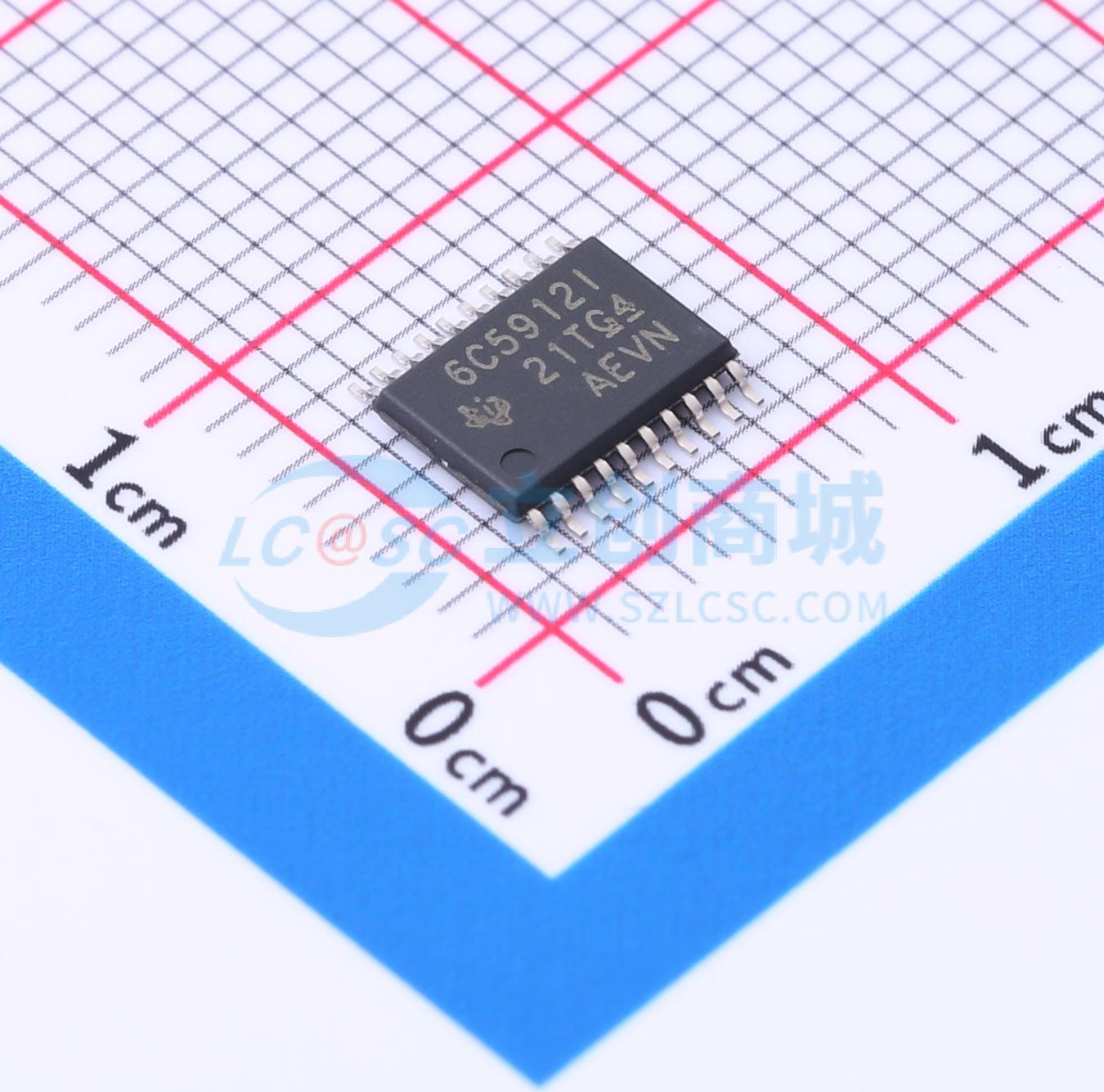

TLC6C5912PWR
12通道移位寄存器LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLC6C5912 TLC6C5912 12 位移位寄存器 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC6C5912PWR
- 商品编号
- C702094
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3V~5.5V | |
| 通道数 | 12 | |
| 输出电压 | 40V | |
| 输出电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+105℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
TLC6C5912是一款单片、中等电压、低电流功率12位移位寄存器,专为负载功率要求相对适中的系统(例如LED)而设计。此器件包含一个 12 位串入、并出移位寄存器,此寄存器为一个 12 位 D 类存储寄存器提供数据。移位和存储寄存器之间的数据传输分别在移位寄存器时钟 (SRCK) 和寄存器时钟 (RCK) 的上升边沿上发生。当移位寄存器清零 (CLR) 为高电平时,存储寄存器将数据传输到输出缓冲器。CLR 上的低电平将把器件中的所有寄存器清零。将输出使能 (G) 保持为高电平将把输出缓冲器中的所有数据保存为低电平,并且所有漏极输出关闭。保持 G 为低电平将使得来自存储寄存器中的数据对于输出缓冲器不可见。该器件包含一个12位串入并出移位寄存器。该寄存器为一个12位D类存储寄存器提供数据。移位寄存器和存储寄存器各自具备独立时钟。输出为低侧、漏极开路DMOS晶体管输出:额定输出为40V及50mA持续灌电流或者200mA PWM电流(VCC = 5V时,单脉冲持续时间短于1ms且平均电流低于50mA)。该器件内置热关断保护,在人体模型和200V机器模型测试中可提供高达2000V的静电放电(ESD)保护。TLC6C5912的额定工作环境温度范围为 -40℃ 至 105℃。要了解所有可用封装,请见数据表末尾的可订购产品附录。
商品特性
- 3V 至 5.5V宽 VCC 范围
- 40V最大额定输出
- 12 路功率双扩散金属氧化物半导体 (DMOS) 晶体管输出
- 支持50mA 持续电流 (VCC = 5V) 或者200mA 脉宽调制 (PWM) 电流(单脉冲持续时间短于 1ms 且平均电流低于 50mA)
- 热关断保护
- 针对多级的增强型级联
- 所有寄存器由单一输入清零
- 低功耗
- 缓慢开关时间,非常有助于减少电磁干扰 (EMI)
- 20 引脚薄型小外形尺寸 (TSSOP)-PW 封装
应用领域
- 电器显示面板
- 电梯显示面板
- PLC功能指示器
- 七段显示器
