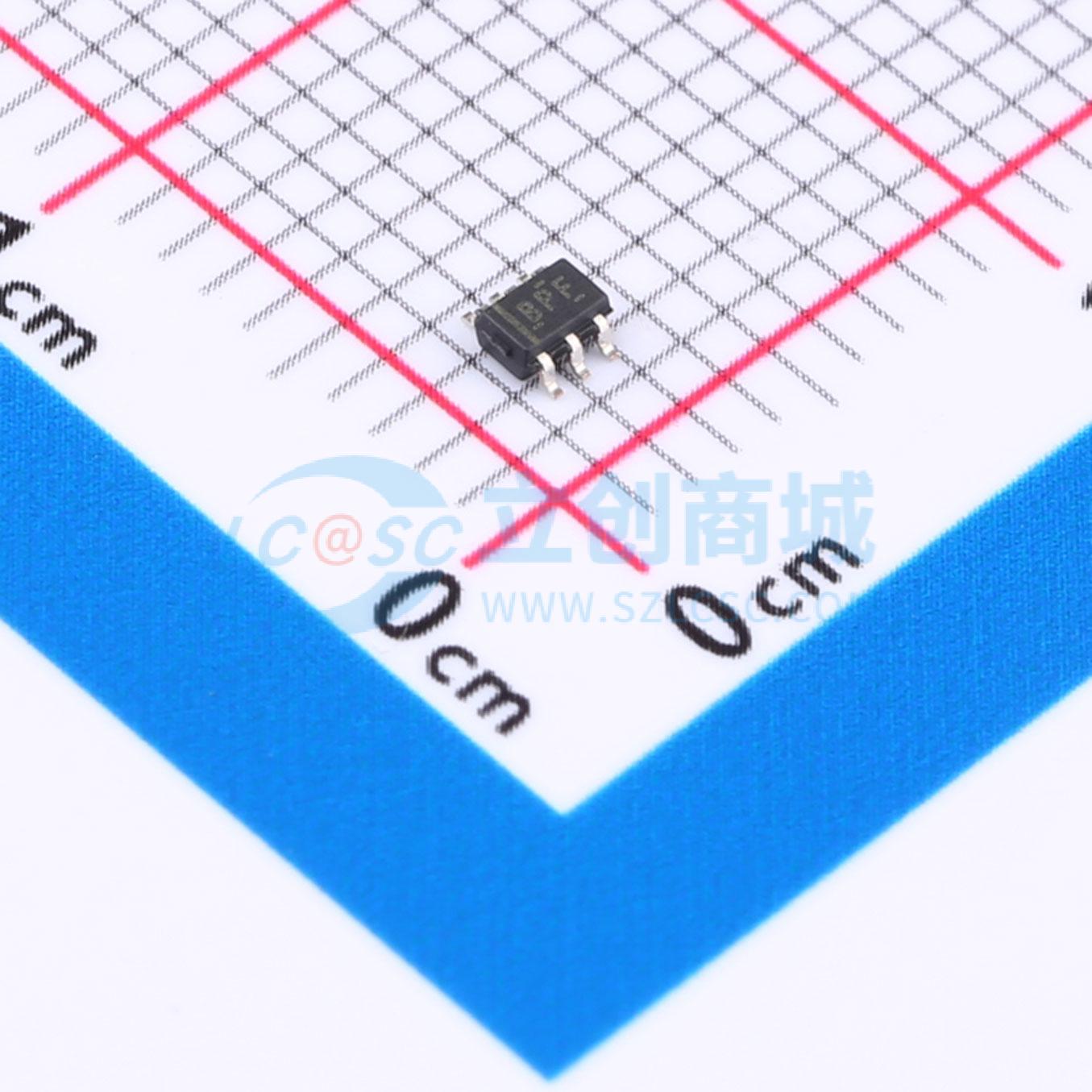

温馨提醒：图片仅供参考，商品以实物为准

TLV3012AQDCKRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV3012-Q1 具有集成基准和推挽输出的汽车类微功耗比较器
品牌名称: TI(德州仪器)
商品型号: TLV3012AQDCKRQ1
商品编号: C702106
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

TLV3011-Q1 是一款低功耗、开漏输出比较器；TLV3012-Q1 是一款推挽输出比较器。这两款器件均具有未指定的片上电压基准，静态电流为 5μA（最大值），输入共模范围超出电源轨 200mV，单电源工作电压范围为 1.8V 至 5.5V。集成的 1.242V 系列电压基准提供 100ppm/°C（最大）的低漂移，在高达 10nF 的容性负载下保持稳定，并且可以提供高达 0.5mA（典型值）的输出电流。TLV3011-Q1 和 TLV3012-Q1 采用微型 SOT23-6 封装，可实现节省空间的设计；采用 SC-70 封装，可更大限度地节省电路板面积。两个版本的额定工作温度范围为 –40°C 至 +125°C。

商品特性

符合汽车应用要求，具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C6
低静态电流：5μA（最大值）
集成电压基准：1.242V
输入共模范围：超过电源轨 200mV
电压基准初始精度：1%
开漏输出选项 (TLV3011-Q1)
推挽输出选项 (TLV3012-Q1)
快速响应时间：6μS
低电源电压范围：1.8V 至 5.5V

应用领域

车道偏离警告
仪表组
收费标签
资产跟踪
电池管理系统

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	300uV
	输入偏置电流(Ib)	4.5pA
	传播延迟(tpd)	6us
	滞后电压(Vhys)	6mV

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	CMOS
	轨到轨	轨到轨输入,轨到轨输出
	静态电流(Iq)	2.8uA
	工作温度	-40℃~+125℃
