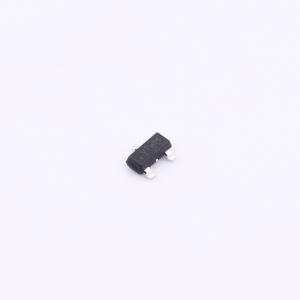

温馨提醒：图片仅供参考，商品以实物为准
TLV863MDBZR
3引脚电压监控器，带低电平有效、开漏复位功能
- 描述
- TLV863M 采用反向引脚排列、具有低电平有效开漏复位功能的 3 引脚电压监控器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV863MDBZR
- 商品编号
- C702129
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.079克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.1V~6V | |
| 复位有效电平 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压 | 4.38V | |
| 受监控电压数 | 1 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 9uA |
商品概述
TLV8x3是具有低电平有效的开漏复位功能的3引脚电压监控器，该系列监控电路主要为数字信号处理器以及基于处理器的系统提供电路初始化和时序监控。系列内多个型号功能等效，不同型号具备不同的替代引脚分配，有引脚对引脚替代型号可覆盖全系列产品。上电期间，RESET会在电源电压超出1.1V时置为有效，监控电路会监视电源电压并将RESET保持为有效状态，直到电源电压上升至阈值电压以上。内部定时器将使输出延迟恢复至待机状态，延迟时间典型值为200ms，从电源电压超过阈值电压后开始计时，确保系统正常复位，当电源电压降至阈值电压以下时，输出会再次变为激活低电平状态。该系列所有器件均具有通过内部分压器设定的固定感测阈值电压，专为2.5V、3V、3.3V以及5V电源电压设计，采用3引脚SOT-23封装，额定工作温度范围为-40℃至+125℃。
商品特性
- 采用3引脚SOT23封装
- 典型电源电流为9μA
- 可精密监控2.5V、3V、3.3V、5V电源电压
- 集成固定延时时间为200ms的上电复位发生器
- 与MAX803引脚兼容
- 工作温度范围为-40℃至+125℃
- 具备低电平有效的开漏RESET输出
应用领域
- 工厂自动化
- 便携式和电池供电类设备
- 机顶盒
- 服务器
- 电器
- 电表
- 楼宇自动化
