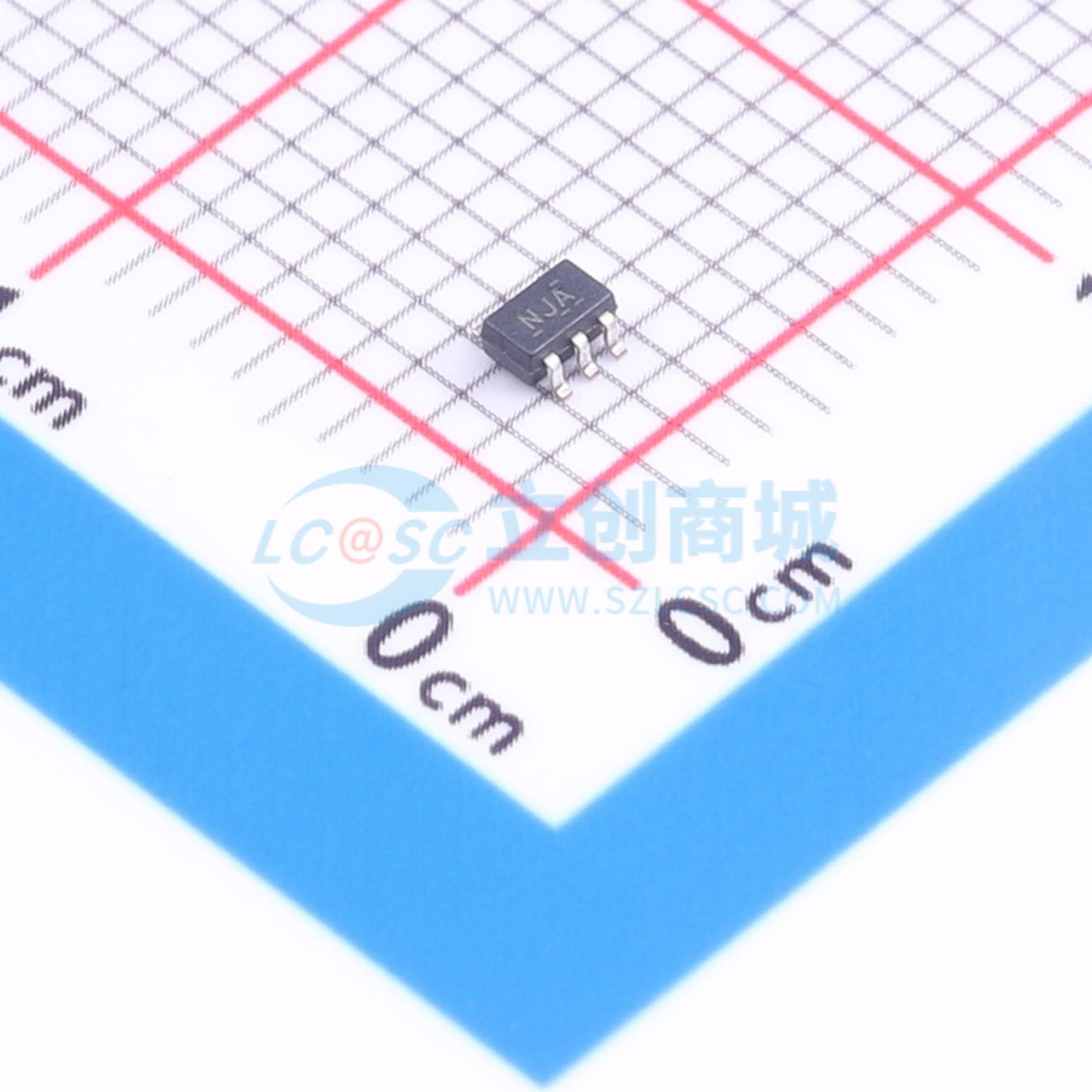

温馨提醒：图片仅供参考，商品以实物为准

TPS3801J25DCKR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3801 具有手动复位功能的 200ms 延迟、小型电源电压监控器
品牌名称: TI(德州仪器)
商品型号: TPS3801J25DCKR
商品编号: C702157
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS380x系列监控电路可监测电源电压，为电路提供初始化和时序监控，主要用于DSP及其他基于处理器的系统。当SENSE（可调版本）或VDD（固定版本）降至预设阈值以下时，这些器件会输出推挽式RESET信号。在SENSE或VDD回升至阈值以上后，RESET输出会在出厂编程的延迟时间内保持有效。除TPS3801 - 01外，TPS380x器件均集成了手动复位输入（MR）。MR引脚为低电平时，RESET将变为有效。 TPS380x采用精密基准源，实现了2% - 2.5%的整体阈值精度。这些器件采用5引脚SC - 70封装，其尺寸仅约为5引脚SOT - 23封装的一半。 TPS380x器件在-40°C至+85°C的温度范围内进行了全面的规格测试。

商品特性

小型5引脚SC - 70（SOT - 323）封装
电源电流为9 μA
带固定延迟时间的上电复位发生器：TPS3800 = 100 ms，TPS3801 = 200 ms，TPS3802 = 400 ms
精密电源电压监控：1.8 V、2.5 V、2.7 V、3 V、3.3 V、5 V及可调
手动复位输入（TPS3801 - 01除外）
温度范围：-40°C至+85°C

应用领域

使用DSP、微控制器或微处理器的应用
无线通信系统
便携式/电池供电设备
可编程控制器
智能仪器
工业设备
笔记本/台式电脑
汽车系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	复位有效电平	低电平有效
	阈值电压	2.25V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	200ms
	工作温度	-40℃~+85℃@(Tj)
