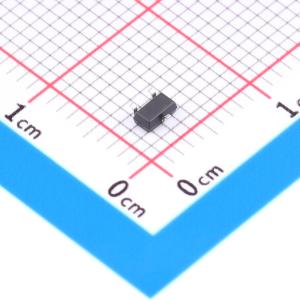

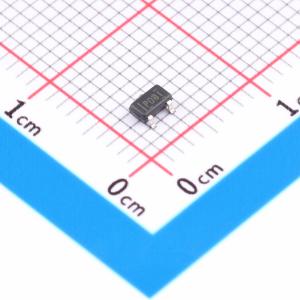

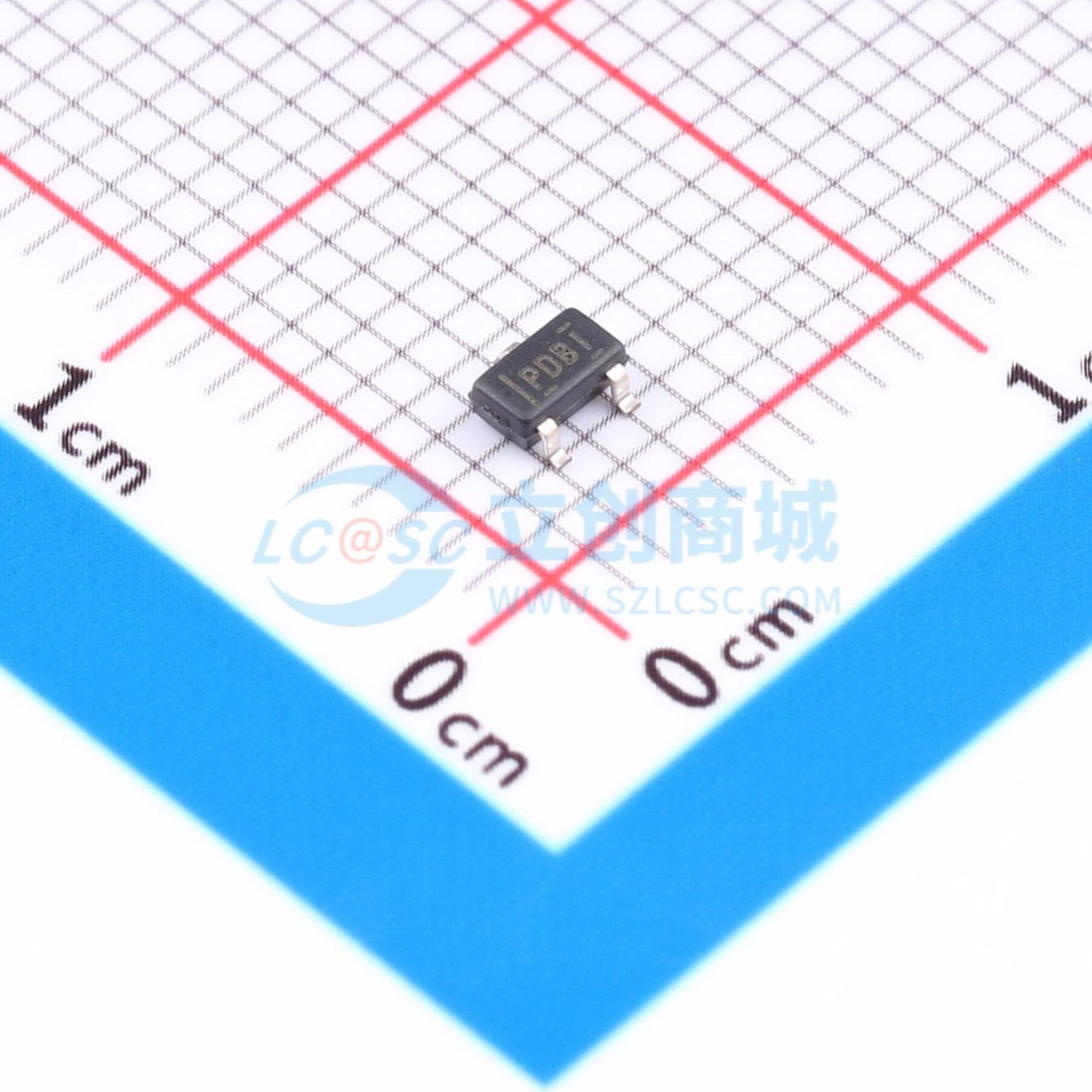

TPS3809K33DBVT

3 引脚 SOT-23 封装电源电流为 9μA （典型值）精密电源电压监控器：2.5V、3V、3.3V、5V 与 MAX 809 引脚对引脚兼容，温度范围： -40°C 至 +85°C。TPS3809 系列监控电路主要为 DSP 及基于处理器的系统提供电路初始化和计时监控功能。新款 TLV809E 器件是具有相同引脚、功能和电气参数的替代产品。上电期间，如果电源电压 VDD 大于 1.1V，RESET 就会生效。因此，只要 VDD 保持在阈值电压 VΠ 以下，监控电路就会监测 VDD ，并使 RESET 保持有效状态。内部计时器将会延迟输出恢复至无效状态（高电平）的时间，以确保系统正常复位。延时时间 td(typ)=200ms，从 VDD 上升至高于阈值电压 VΠ 后开始计时。电源电压降至阈值电压 VΠ 以下时，输出再次变为有效状态（低电平）。无需外部组件。该系列所有器件均具有由内部分压器设定的固定检测阈值电压 VΠ 。该产品系列旨在用于 2.5V、3V、3.3V 和 5V 电源电压。这些电路都采用 3 引脚 SOT-23 封装。TPS3809 器件的工作温度范围为 -40°C 至 +85°C。

• 3 引脚 SOT-23 封装
• 电源电流为 9μA （典型值）
• 精密电源电压监控器：2.5V、3V、3.3V、5V
• 与 MAX 809 引脚对引脚兼容
• 温度范围： -40°C 至 +85°C

• 工厂自动化
• 无线音箱
• 电机驱动器
• 服务器
• 电器电表
• 楼宇自动化
