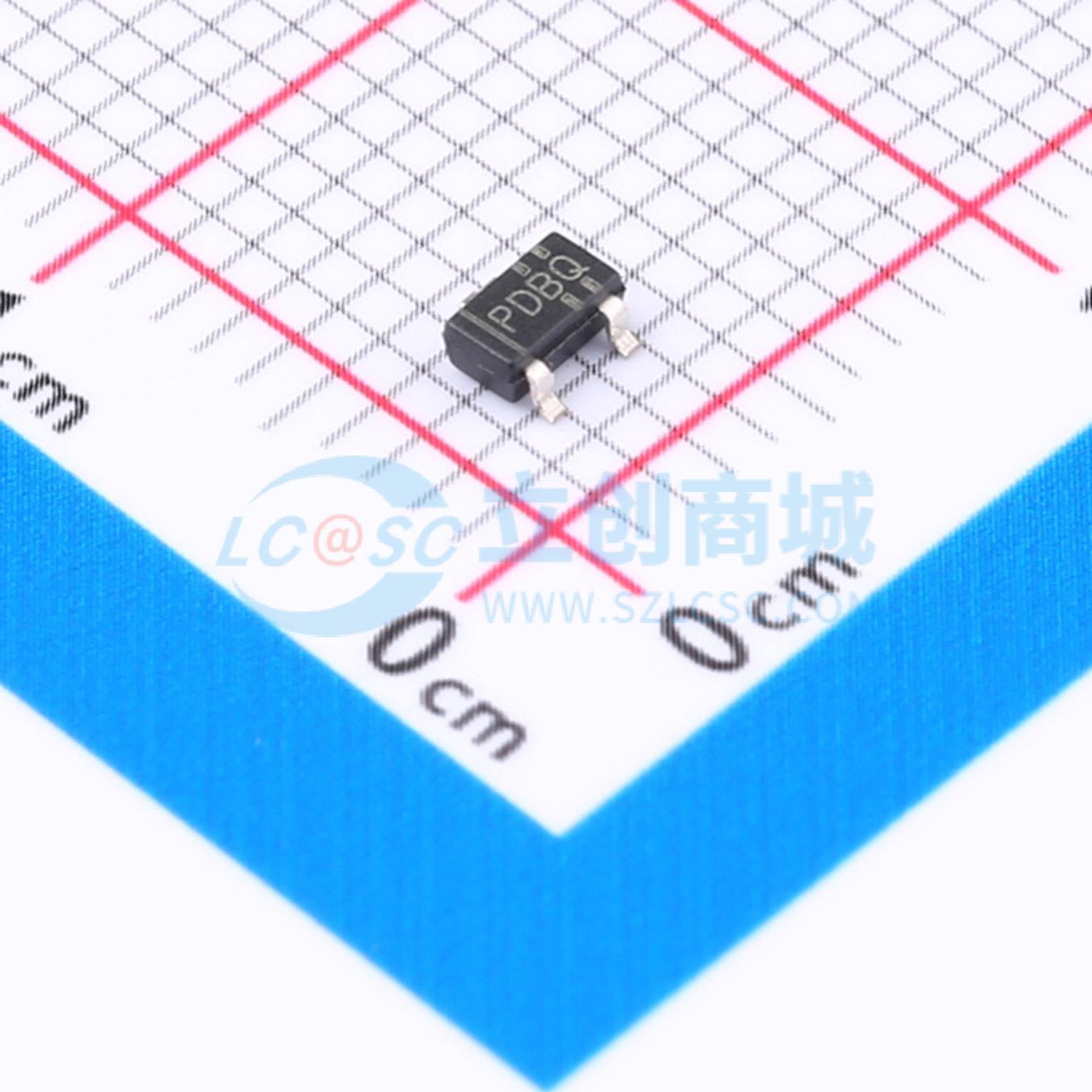

TPS3809K33QDBVRQ1

3引脚电源监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3809-Q1 具有低电平有效和推挽复位功能的汽车类 3 引脚电压监控器（复位 IC）
品牌名称: TI(德州仪器)
商品型号: TPS3809K33QDBVRQ1
商品编号: C702179
商品封装: SOT-23-3L
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

TPS3809 系列监控电路主要为 DSP 及基于处理器的系统提供电路初始化和计时监控功能。新款 TLV809E 器件是具有相同引脚、功能和电气参数的替代产品。上电期间，如果电源电压 VDD 大于 1.1V，RESET 就会生效。因此，只要 VDD 保持在阈值电压 VΠ 以下，监控电路就会监测 VDD，并使 RESET 保持有效状态。内部计时器将会延迟输出恢复至无效状态（高电平）的时间，以确保系统正常复位。延时时间 td(typ) = 200ms，从 VDD 上升至高于阈值电压 VΠ 后开始计时。电源电压降至阈值电压 VΠ 以下时，输出再次变为有效状态（低电平）。无需外部组件。该系列所有器件均具有由内部分压器设定的固定检测阈值电压 VΠ。

商品特性

符合汽车应用要求
具有符合 AEC - Q100 标准的下列特性：器件温度 1 级： - 40°C 至 + 125°C 环境温度范围；器件 HBM ESD 分类等级 2；器件 CDM ESD 分类等级 C5
3 引脚 SOT - 23 封装
电源电流为 9μA（典型值）
精密电源电压监控器：2.5V、3V、3.3V、5V
固定延时时间为 200ms 的上电复位发生器
与 MAX 809 引脚对引脚兼容

应用领域

汽车摄像头系统
远程信息处理系统
汽车仪表组
发动机控制
环视系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	推挽
	工作电压	2V~6V
	复位有效电平	低电平有效
	阈值电压	2.93V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	200ms
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	9uA
