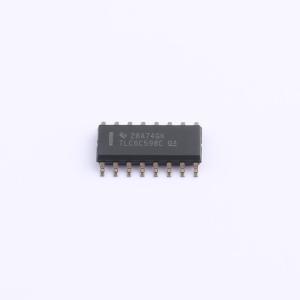

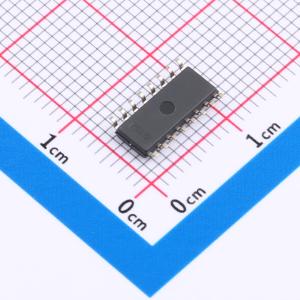

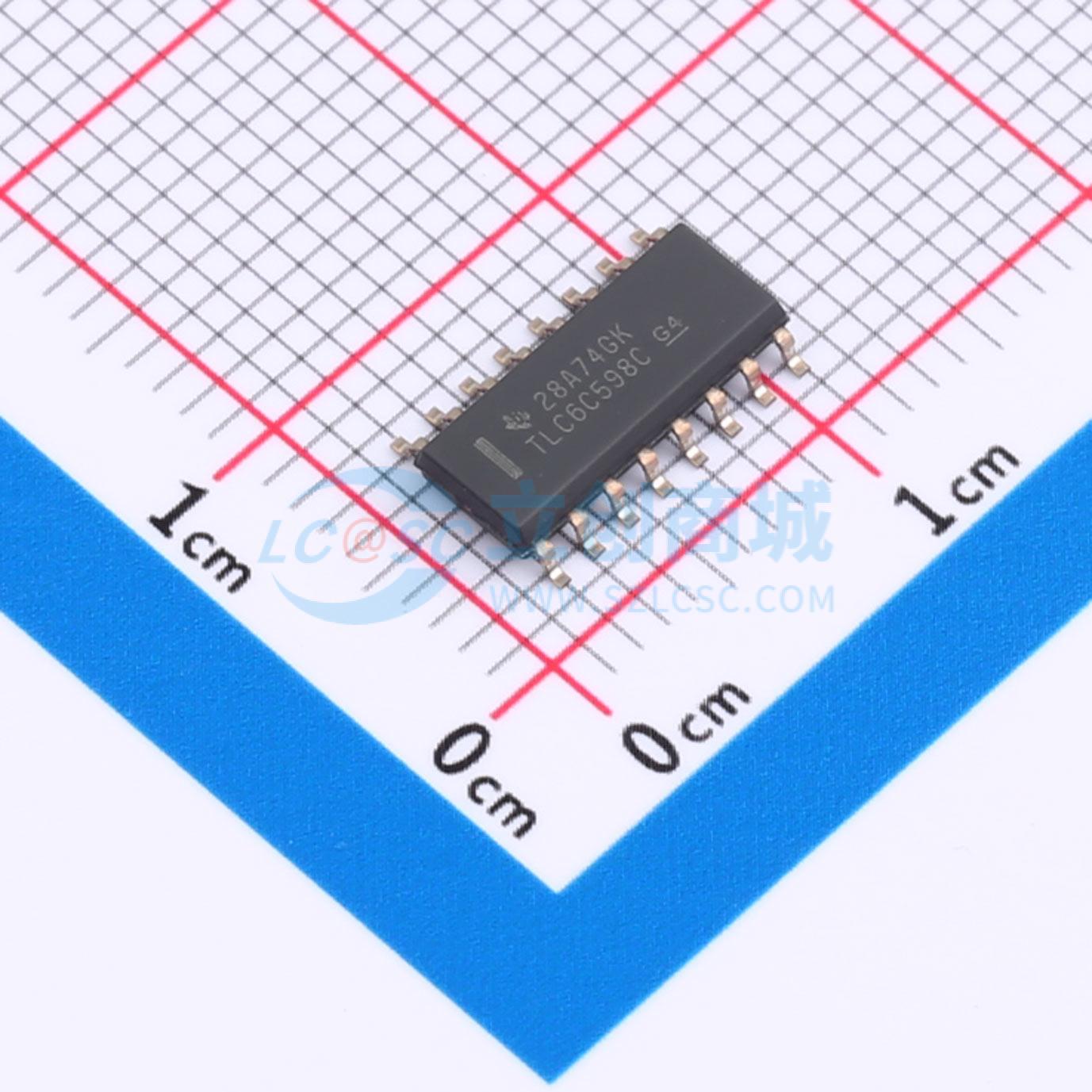

TLC6C598CQDRQ1实物图
  • TLC6C598CQDRQ1商品缩略图
  • TLC6C598CQDRQ1商品缩略图
  • TLC6C598CQDRQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TLC6C598CQDRQ1

8位移位寄存器LED驱动器

SMT扩展库PCB免费打样
描述
TLC6C598-Q1 汽车类电源逻辑 8 位移位寄存器 LED 驱动器
品牌名称
TI(德州仪器)
商品型号
TLC6C598CQDRQ1
商品编号
C702095
商品封装
SOIC-16​
包装方式
编带
商品毛重
0.245614克(g)

商品参数

属性参数值
商品目录LED驱动
类型-
工作电压(DC)3V~5.5V
开关频率-
通道数8
输出电压40V
属性参数值
输出电流50mA
调光PWM
特性过温保护(OTP)
拓扑结构-
工作温度-40℃~+125℃
开关管(内置/外置)内置

商品概述

TLC6C598-Q1 是一款单片中压低电流8位移位寄存器,专为需要相对适中负载功率的系统(如LED)设计。该器件包含一个8位串行输入并行输出移位寄存器,该移位寄存器向一个8位D型存储寄存器提供数据。数据分别在移位寄存器时钟(SRCK)和寄存器时钟(RCK)的上升沿通过移位寄存器和存储寄存器传输。当移位寄存器清零(CLR)为高电平时,存储寄存器将数据传输到输出缓冲区。CLR为低电平时会清除设备中的所有寄存器。将输出使能(G)保持为高电平会使输出缓冲区中的所有数据保持低电平,并且所有漏极输出均关闭。将G保持为低电平会使存储寄存器中的数据透明地传递到输出缓冲区。当输出缓冲区中的数据为低电平时,DMOS晶体管输出关闭。当数据为高电平时,DMOS晶体管输出具有吸电流能力。串行输出(SER OUT)在SRCK的下降沿从设备中时钟输出,以提供级联应用所需的额外保持时间。这提高了时钟信号可能偏斜、设备不靠近彼此或系统必须承受电磁干扰的应用中的性能。该设备内置热关断保护。

输出为低侧开漏DMOS晶体管,在Vcc = 5 V时具有40 V和50 mA连续吸电流能力。随着结温升高,电流限制降低,以提供额外的设备保护。该设备还提供高达2000 V的人体模型ESD保护和使用机器模型测试时的200 V ESD保护。

TLC6C598-Q1 的特性是在-40°C至125°C的工作环境温度范围内进行的。

商品特性

  • 适用于汽车应用
  • AEC-Q100认证,结果如下:
    • 设备温度等级:-40℃至125℃环境工作温度范围
    • 设备HBM ESD分类等级H2
    • 设备CDM ESD分类等级C3B
  • 宽Vcc范围从3 V到5.5 V
  • 输出最大额定值为40 V
  • 八个功率DMOS晶体管输出,连续电流为50 mA(Vcc = 5 V时)
  • 热关断保护
  • 增强级联支持多级
  • 单个输入清除所有寄存器
  • 低功耗
  • 慢切换时间(Δtr和tf),有助于显著降低EMI
  • 16引脚TSSOP-PW封装
  • 16引脚SOIC-D封装

应用领域

  • 仪表盘指示灯
  • LED照明和控制
