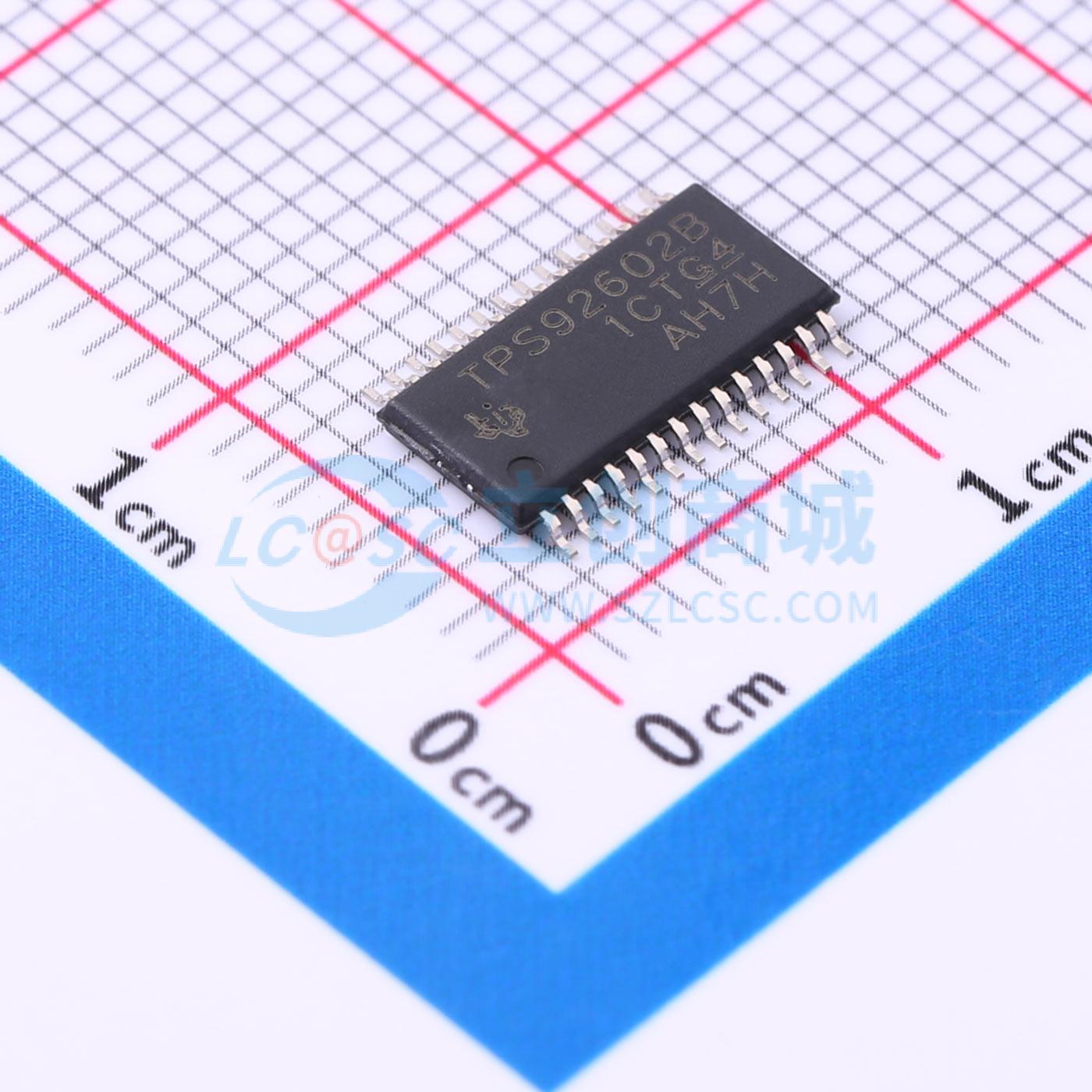

TPS92602BQPWPRQ1

TPS9260x-Q1 系列器件是一款单通道和双通道高侧电流LED 驱动器。借助于完全保护和诊断功能，这一系列器件专门针对并且非常适合于汽车前照灯。每个独立驱动器的底部是峰值电流模式升压控制器。每个控制器由两个独立的反馈环路，一个带有高侧电流感测分路的电流反馈环路，以及一个带有外部电阻分压器网络的电压反馈环路。此控制器传送一个恒定输出电压或一个恒定输出电流。已连接的负载决定此器件是对恒定输出电流（如果此电路在电压设定点前达到电流设定点）还是对恒定输出电压（如果此电路首先达到电压设定点，例如，在开路负载条件下）进行调节。 每个控制器支持诸如升压、升压至电池电压、SEPIC 或反激式等所有典型拓扑结构。 为了保护此电路，高侧PMOS FET 驱动器用于LED 灯串的PWM 调光，并且在外部对地短路时切断电源。

• 符合汽车类应用的要求，具有符合AEC - Q100 标准的下列特性：
  • 器件温度等级1：环境工作温度范围为 -40°C 至125°C
  • 器件人体放电模式(HBM) 静电放电(ESD) 分类等级2
  • 器件CDM ESD 分类等级C4B
• 输入电压：4V - 40V（绝对最大值45V）
• 输出电压：4V - 75V（绝对最大值80V）
• 具有集成斜坡补偿的固定频率电流模式控制器，两个稳压环路、恒定电流输出和恒定电压输出（每个通道）
• 高侧电流感测：
  • 150mV 或300mV 感测电压（EEPROM 选项）
  • ±6mV 偏移（实现大约4% 或2% LED 电流精度）
• 输出电压感应、内部电压基准：2.2V ± 5%
• 集成低侧NMOS - FET 驱动器：峰值栅极驱动电流典型值0.7A
• 频率同步
• 支持脉宽调制(PWM) 调光和模拟调光
• 诊断：
  • 可作为模拟输出的高侧电流（LED 电流）
  • 开路LED 和对地短路检测
  • 短路输出保护
• 内部欠压和过压闭锁

• 汽车用前灯LED 驱动器
• 高亮LED 设计
