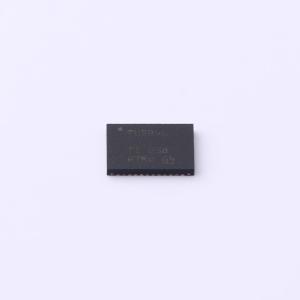

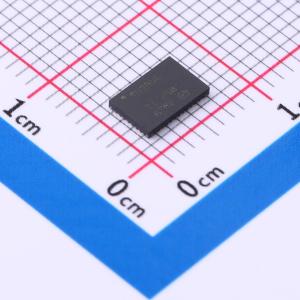

温馨提醒：图片仅供参考，商品以实物为准

TUSB1046A-DCIRNQR

USB Type-C交叉点开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TUSB1046A-DCI 是一种VESA USB Type-C交替模式转接驱动开关，对于下行端口（主机），支持高达10Gbps 的USB 3.1 数据速率以及高达8.1Gbps 的DisplayPort 1.4 数据速率。这款VESA DisplayPort Alt模式器件支持基于USB Type-C 标准1.1 版本的配置C、D、E 和F。此线性转接驱动器与协议无关，并且还支持其他USB Type-C Alt 模式接口。
品牌名称: TI(德州仪器)
商品型号: TUSB1046A-DCIRNQR
商品编号: C702363
商品封装: WQFN-40-EP(4x6)
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

TUSB1046A-DCI 是一种VESA USB Type-C交替模式转接驱动开关，对于下行端口（主机），支持高达10Gbps 的USB 3.1 数据速率以及高达8.1Gbps 的DisplayPort 1.4 数据速率。这款VESA DisplayPort Alt模式器件支持基于USB Type-C 标准1.1 版本的配置C、D、E 和F。此线性转接驱动器与协议无关，并且还支持其他USB Type-C Alt 模式接口。 TUSB1046A-DCI 提供多个接收线性均衡级别，用于补偿由于线缆或电路板走线损耗而产生的码间串扰(ISI)。该器件由3.3V 单电源供电运行，支持商业级温度范围和工业级温度范围。

商品特性

USB Type-C交叉点开关支持：USB 3.1 SSP + 2条DisplayPort信道，4条DisplayPort信道
USB 3.1 Gen 1/Gen 2 高达10Gbps
DisplayPort 1.4 高达8.1Gbps (HBR3)
VESA支持c、d、e 和f 配置的DisplayPort 交替模式DFP 转接驱动交叉点开关
超低功耗架构
具有高达14dB 均衡功能的线性转接驱动器
透明呈现DisplayPort 链路训练
自动LFPS 去加重控制，满足USB 3.1 认证要求
可通过GPIO 或I²C 进行配置
基于USB Type-C 的Intel 专有DCI 功能，可实现不开箱调试
支持热插拔
工业级温度范围：-40°C 至85°C (TUSB1046AI-DCI)
商业级温度范围：0°C 至70°C (TUSB1046-DCI)
4mm x 6mm、0.4mm 间距WQFN 封装

应用领域

平板电脑
笔记本电脑
台式机
扩展坞

	属性	参数值
	商品目录	模拟开关-特殊用途
	应用	USB；DisplayPort
	通道数	4
	工作电压	3V~3.6V

	属性	参数值
	导通电阻(Ron)	5Ω
	工作温度	-40℃~+85℃
	导通电容(Con)	4pF
	传播延迟(tpd)	400ps
