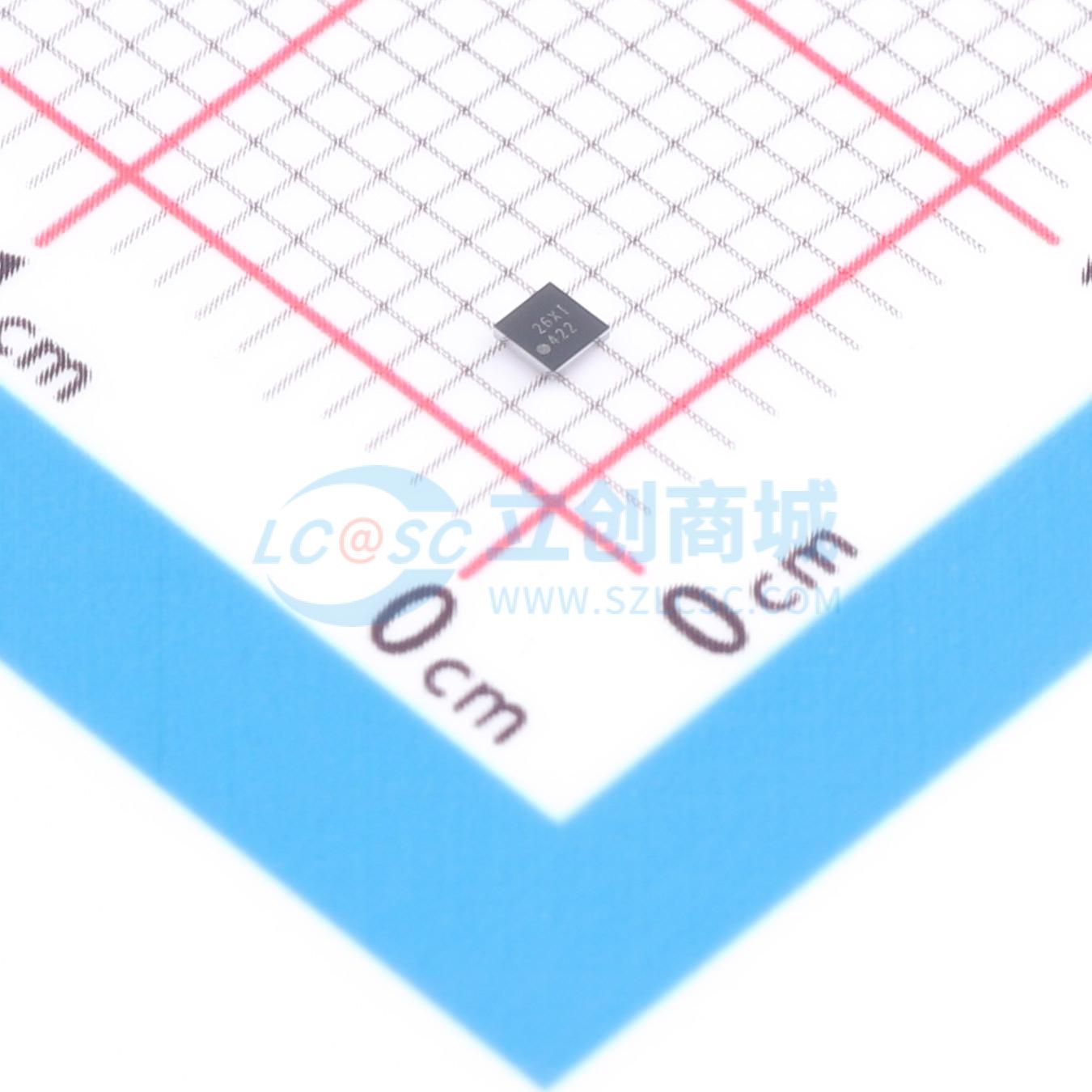

温馨提醒：图片仅供参考，商品以实物为准
TUSB422IYFPR
TUSB422具有供电功能的USB Type-C端口控制
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TUSB422是一款USB PD PHY，可在USB Type-C端口中实现USB Type-C生态系统所需的配置通道(CC)逻辑。该器件集成USB双相标记编码(BMC)供电(PD)协议的物理层，允许使用功率高达100W 的电源并支持备用模式接口。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TUSB422IYFPR
- 商品编号
- C702378
- 商品封装
- DSBGA-9
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 工作电压 | 2.7V~5.5V | |
| 数据速率 | 300Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 5.2mA | |
| 静态电流 | 10uA |
商品概述
支持USB Type-C 1.2和电源供电(PD) 规范，支持I²C接口(TCPCi) 的USB PD物理层。5V至24V拉灌电压，2.5W VCONN开关交替模式协商。针对支持自主双角色端口(DRP) 的应用进行了优化。软件可配置为专用主机、专用器件或兼具两种角色。具备下行数据端口(DFP)、上行数据端口(UFP) 和双角色端口(DRP)，可连接/断开USB端口，进行电缆方向检测、电流模式通告与检测，支持调试和音频附件，可进行有源电缆检测并为有源电缆提供VCONN，支持电量耗尽的电池。集成过热检测二极管(OTSD)，有VBUS检测与放电控制。电源电压为2.7V至5.5V，低电流消耗，可在 -40°C至85°C的工业温度范围运行。
商品特性
- 支持USB Type-C 1.2和电源供电(PD) 规范
- 支持I²C接口(TCPCi) 的USB PD物理层
- 5V至24V拉灌电压
- 2.5W VCONN开关交替模式协商
- 针对支持自主双角色端口(DRP) 的应用进行了优化
- 软件可配置为专用主机、专用器件或兼具两种角色
- 下行数据端口(DFP)、上行数据端口(UFP) 和双角色端口(DRP)
- 连接/断开USB端口
- 电缆方向检测
- 电流模式通告与检测
- 调试和音频附件支持
- 有源电缆检测
- 为有源电缆提供VCONN
- 支持电量耗尽的电池
- 集成过热检测二极管(OTSD)
- VBUS检测与放电控制
- 电源电压：2.7V至5.5V
- 低电流消耗
- -40°C至85°C的工业温度范围
应用领域
- 智能手机
- 平板电脑
- 笔记本电脑
- 台式机
- 墙式充电器
- 移动电源
