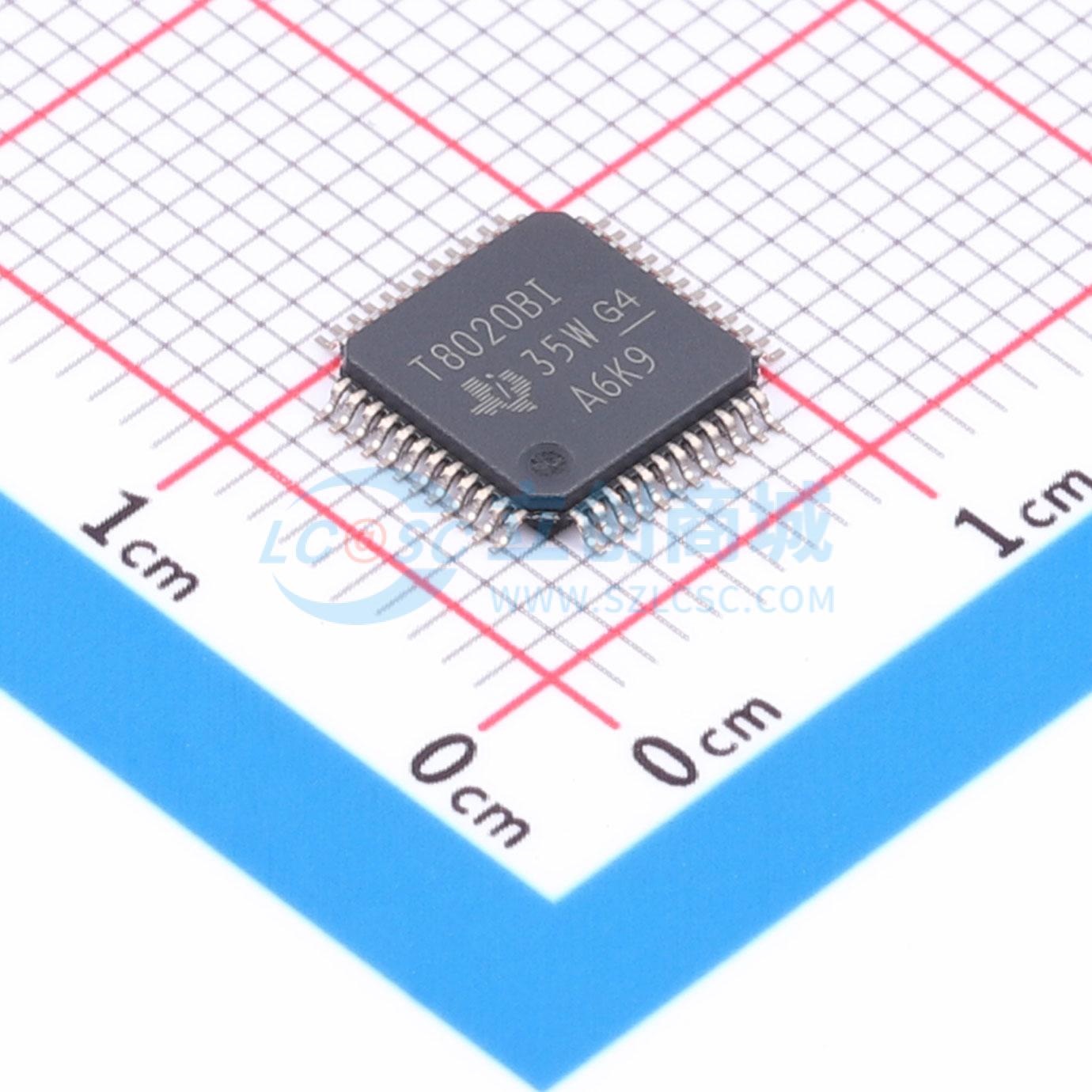

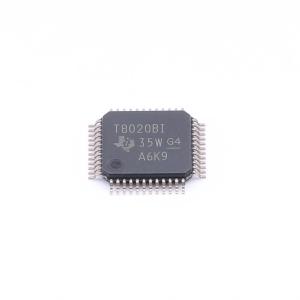

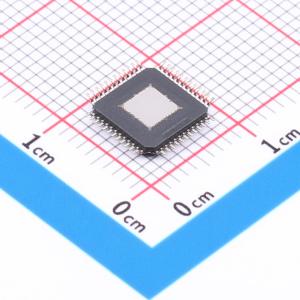

TUSB8020BIPHPR

TUSB8020B 是一款双端口USB 3.0 标准集线器。该器件在上行端口上可提供同步超快速和高速/全速USB连接，在下行端口上可提供超快速、高速、全速或者低速USB 连接。当上行端口连接到一个仅支持高速或全速/低速连接的电气环境中时，下行端口上的超快速USB 连接将会禁用。当上行端口被连接到一个只支持全速/低速连接的电气环境中时，下行端口上的超快速USB 和高速连接被禁用。 TUSB8020B 支持每端口或者成组电源开关和过流保护。 按照USB 主机的要求，一个端口电源单独控制集线器开关为每个下行端口加电或者断电。同样，当一个端口电源单独控制集线器感测到一个过流事件时，仅关闭受影响的下行端口的电源。 当需要为任一端口供电时，一个成组集线器开关打开到其所有下行端口的电源。只有当所有端口处于电源可被移除的状态时，到下行端口的电源才可被关闭。同样，当一个成组集线器感测到一个过流事件时，将关闭所有下行端口的电源。 提供128 位通用唯一标识符(UUID) 单时钟输入，24MHz 晶振或者振荡器 48 引脚耐热增强型薄型四方扁平(HTQFP) 封装(PHP) TUSB8020B 下行端口可提供电池充电连接下行端口(CDP) 握手支持，从而为电池充电应用提供支持。未连接上行端口时，该器件还支持专用充电端口(DCP) 模式。DCP 模式支持USB 电池充电并且符合中国电信行业标准YD/T 1591-2009，能够为USB 器件提供支持。此外，未连接上行端口时，自动模式能够为BC 器件以及支持分压器模式充电解决方案的器件提供透明支持。 TUSB8020B 能够为包括电池充电支持在内的部分特性提供终端搭接配置，还能够通过OTP ROM、I²C EEPROM 或I2C/SMBus 受控接口为PID、VID、自定义端口和物理层配置提供定制支持。使用I²C EEPROM 或I2C/SMBus 受控接口时，还可以提供定制字串支持。 该器件采用48 引脚HTQFP 封装，商用版(TUSB8020B) 的工作温度范围为0°C 到70°C ，工业版(TUSB8020BI)的工作温度范围为 -40°C 到85°C 。 The TUSB8020B is a two-port USB 3.0 compliant hub. It provides simultaneous SuperSpeed USB and highspeed/full-speed connections on the upstream port and provides SuperSpeed USB, high-speed, full-speed, or low-speed connections on the downstream ports. When the upstream port is connected to an electrical environment that only supports high-speed or full-speed/low-speed connections, SuperSpeed USB connectivity is disabled on the downstream ports. When the upstream port is connected to an electrical environment that only supports full-speed/low-speed connections, SuperSpeed USB and high-speed connectivity are disabled on the downstream ports.

• 双端口USB 3.0 标准集线器
• USB 2.0 集线器特性多事务转换器(MTT) 集线器：两个事务转换器每个事务转换器有四个异步端点缓冲器
• 支持电池充电
• 充电下行端口(CDP) 模式（上行端口已连接）专用充电端口(DCP) 模式（上行端口未连接）DCP 模式符合中国电信行业标准YD/T 1591-2009
• 支持D+/D- 分压器模式支持作为一个USB 3.0 或者USB 2.0 复合器件运行
• 可使用一次性可编程(OTP) ROM、串行EEPROM或I2C/SMBus 受控接口进行自定义配置：
  • VID 和PID
  • 端口定制
  • 生产商和产品字串（OTP ROM 不支持）
  • 序列号（OTP ROM 不支持）

• 计算机系统
• 扩展坞
• 监视器
• 机顶盒
