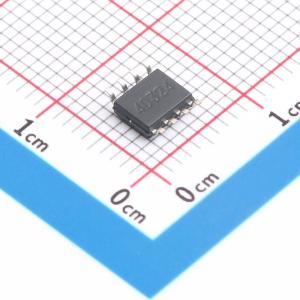

温馨提醒：图片仅供参考，商品以实物为准

UC3572DTR

4.75V~30V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: UC3572 具有欠压锁定电路的负输出反激脉宽调制器
品牌名称: TI(德州仪器)
商品型号: UC3572DTR
商品编号: C702402
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

UC3572是一款负输出反激脉冲宽度调制器，可将正输入电压转换为稳压后的负输出电压。该芯片针对采用外部PMOS开关的单电感负反激开关变换器优化设计。芯片内部包含精密基准、配置为电压模式工作的误差放大器、振荡器、带锁存逻辑的PWM比较器，以及0.5A峰值栅极驱动器。UC3572包含欠压锁定电路，可确保在任何开关活动发生前输入电源电压充足，还包含逐脉冲电流限制功能。输出电流可被检测并限制到用户设定的最大值。当输入电压低于UVLO阈值时，UVLO电路会关断芯片。此外，睡眠比较器连接到UVLO电路以关断芯片，可将电源电流降低至仅50μA，使UC3572适用于电池供电应用。

商品特性

用于负电压生成的简单单电感反激PWM
可驱动外部PMOS开关
内置UVLO电路
包含逐脉冲电流限制
低50μA睡眠模式电流

应用领域

电池供电应用

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	4.75V~30V
	开关频率	100kHz
	最大占空比	92%

	属性	参数值
	拓扑结构	反激式
	功能特性	过流保护(OCP)；欠压保护(UVP)
	工作温度	0℃~+70℃
	工作模式	PWM 调制
