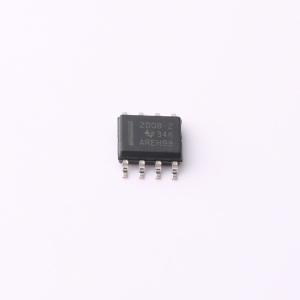

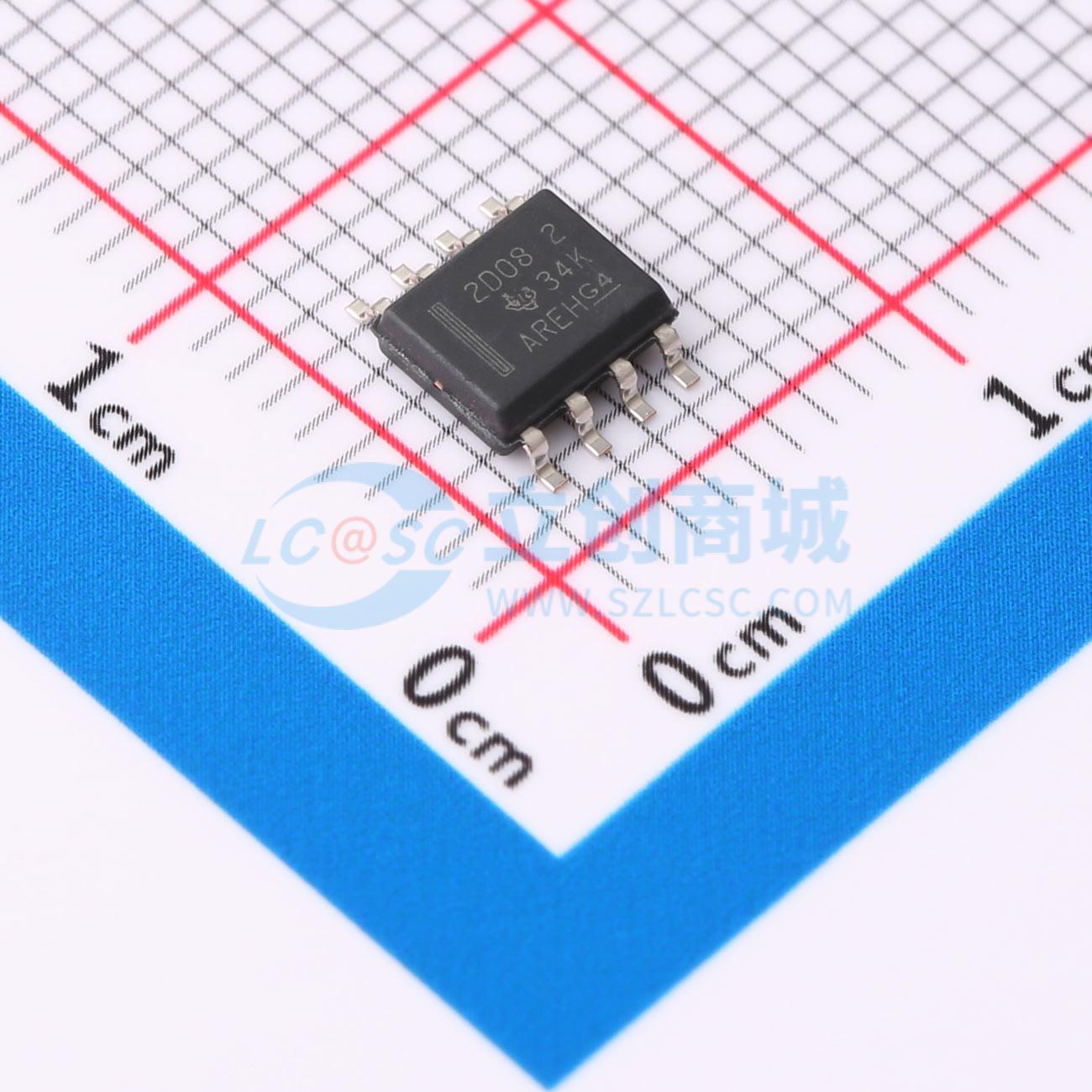

UCC2808AQDR-2Q1

UCC2808A-xQ1 是一系列 BiCMOS 推挽式、高速、低功耗脉宽调制器。UCC2808A-xQ1 包含离线或 DC - DC 固定频率电流模式开关电源所需的所有控制和驱动电路，且外部元件数量极少。 UCC2808A-xQ1 的双输出驱动级采用推挽式配置。两个输出端使用触发触发器以振荡器频率的一半进行开关操作。两个输出端之间的死区时间通常为 60 ns 至 200 ns，具体取决于定时电容和电阻的值，因此每个输出级的占空比限制在 50% 以下。 UCC2808A-xQ1 系列提供多种封装选项和欠压锁定电平选择。该系列针对离线和电池供电系统提供了欠压锁定（UVLO）阈值和迟滞选项。阈值在订购信息表中列出。 UCC2808A-xQ1 是 UCC2808 系列的增强版。显著区别在于 A 版本的特点是从 CS 引脚到地有一个内部放电晶体管，该晶体管在振荡器死区时间的每个时钟周期都会被激活。此特性在每个周期对 CS 引脚上的任何滤波电容进行放电，有助于减小滤波电容值和电流检测延迟。

• 符合汽车应用要求
• 静电放电（ESD）保护：按照 MIL - STD 883 方法 3015 测试，超过 1500 V；采用机器模型 τ（C = 200 pF，R = 0）测试，超过 200 V
• 推挽式配置的双输出驱动级
• 电流检测放电晶体管，以改善动态响应
• 典型启动电流为 130 μA
• 典型运行电流为 1 mA
• 工作频率可达 1 MHz
• 内部软启动
• 片上误差放大器，增益带宽积为 2 MHz
• 片上 VDD 钳位
• 输出驱动级能够提供 500 mA 峰值源电流和 1 A 峰值灌电流
