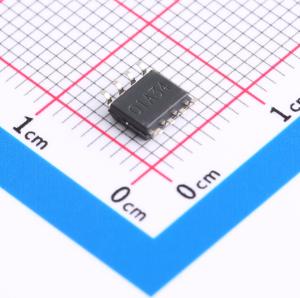

温馨提醒：图片仅供参考，商品以实物为准

UCC2813QDR-5Q1

低功耗经济型 BiCMOS 电流模式 PWM

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC2813-5-Q1 汽车类低功率 BiCMOS 电流模式 PWM
品牌名称: TI(德州仪器)
商品型号: UCC2813QDR-5Q1
商品编号: C702425
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

	属性	参数值
	拓扑结构	反激式；正激式；升压式
	特性	欠压保护(UVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃

商品概述

UCC2813-x-Q1系列高速、低功耗集成电路包含离线式和直流到直流固定频率电流模式开关电源所需的所有控制和驱动组件，且所需元件数量最少。这些器件与UC284x系列器件引脚配置相同，还具备内部全周期软启动和电流检测输入内部前沿消隐等附加特性。 UCC2813-x-Q1系列提供多种封装选项、最大占空比选择以及关键电压电平选择。像UCC2813-3-Q1和UCC2813-5-Q1这类参考电压较低的器件最适合用于电池供电系统，而UCC2813-2-Q1和UCC2813-4-Q1器件较高的参考电压和较高的欠压锁定（UVLO）迟滞使其成为离线式电源的理想选择。 UCC2813-x-Q1系列器件的工作温度范围为-40℃至125℃。

商品特性

适用于汽车应用
通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境温度（TA）-40℃至125℃
- 器件人体模型（HBM）分类等级2：±2 kV
- 器件带电器件模型（CDM）分类等级C5：>1000 V
典型启动电源电流100 μA
典型工作电源电流500 μA
工作频率可达1 MHz
内部软启动
内部故障软启动
电流检测信号内部前沿消隐
1 A图腾柱输出
从电流检测到栅极驱动输出的典型响应时间为70 ns
电压基准精度为±1.5%
引脚排列与UCC3802、UC3842和UC3842A系列器件相同

应用领域

汽车电源
汽车混合动力和电动汽车辅助电源
交流和直流电源

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	3.6V~12V
	开关频率	26kHz~36kHz
	最大占空比	50%
