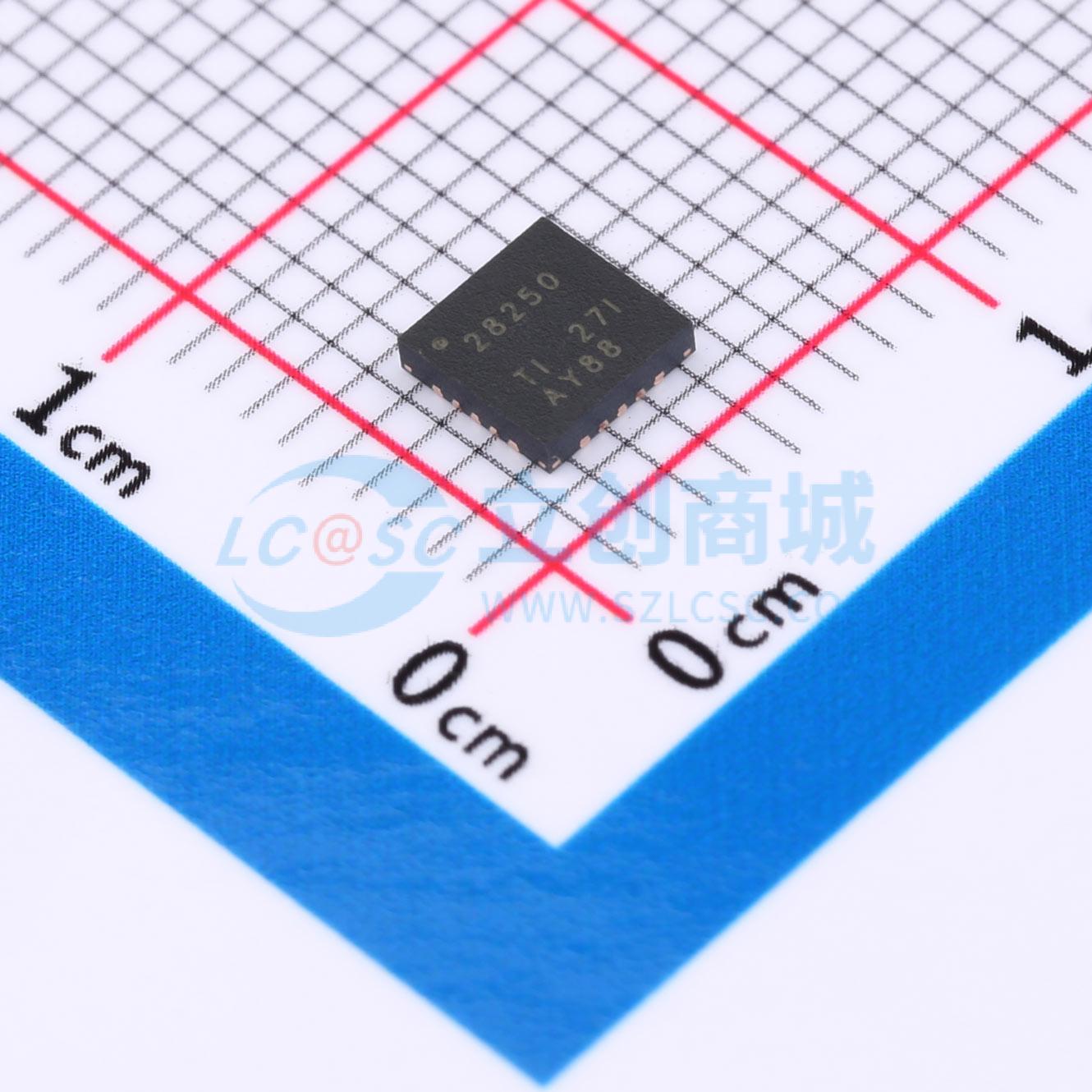

温馨提醒：图片仅供参考，商品以实物为准
UCC28250RGPR
具有预偏置启动功能的高级PWM控制器
- 描述
- UCC28250 具有预偏置操作的高级 PWM 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC28250RGPR
- 商品编号
- C702427
- 商品封装
- VFQFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 4.7V~17V | |
| 开关频率 | 85kHz~1.15MHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 拓扑结构 | 全桥式；半桥式；推挽式 | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品概述
UCC28250 PWM控制器专为可能有严格预偏置启动要求的高功率密度应用而设计。集成的同步整流器控制输出适用于高效、高性能拓扑，如半桥、全桥、交错式正激和推挽拓扑。与UCC28250配合使用的UCC27200半桥驱动器和UCC2732X MOSFET驱动器可提供完整的电源转换器解决方案。 外部可编程软启动与内部预偏置启动电路配合使用，可使控制器在所有输出条件下逐渐达到稳态工作点。UCC28250可配置为初级侧或次级侧控制，并且可以实现电压模式控制或电流模式控制。 振荡器的工作频率高达2 MHz，并且可以与外部时钟同步。输入电压前馈、逐周期电流限制和可编程打嗝定时器可使系统保持在安全工作范围内。可以实现输入电压、输出电压和温度保护。初级侧开关和次级侧同步整流器之间的死区时间可以独立编程。
商品特性
- 预偏置启动
- 具有可编程延迟的同步整流器控制输出（包括零延迟支持）
- 带输入电压前馈的电压模式控制或电流模式控制
- 初级侧或次级侧控制
- 3.3 V、精度为1.5%的参考输出
- 支持1 MHz的开关频率
- 精度为1%的逐周期过流保护，占空比输出匹配
- 可编程软启动和打嗝重启定时器
- 热增强型4 mm × 4 mm QFN - 20封装和20引脚TSSOP封装
应用领域
- 半桥、全桥、交错式正激和推挽隔离式转换器
- 电信和数据通信电源
- 无线基站电源
- 服务器电源
- 工业电源系统
