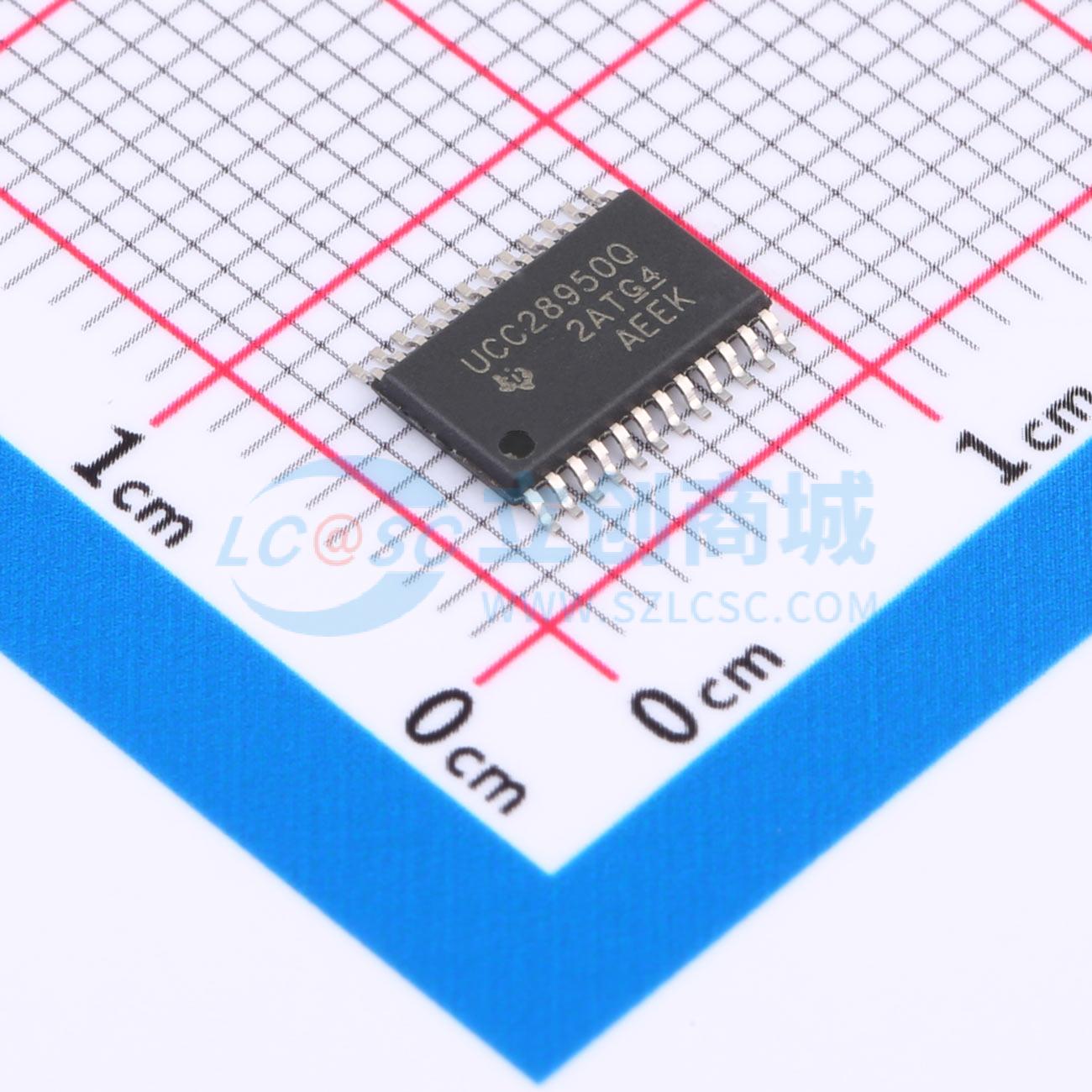

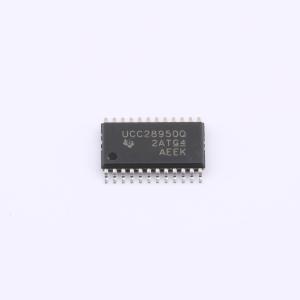

UCC28950QPWRQ1
支持同步整流的相移全桥控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC28950-Q1 具有同步整流功能的汽车类 8V 至 20V 全桥相移 PWM 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC28950QPWRQ1
- 商品编号
- C702433
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 8V~17V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 50kHz~1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 全桥式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
UCC28950-Q1增强型相移控制器基于改进型工业标准UCCx895相移控制器系列产品，所做出的改进提供了当前高效电源系统中同类产品中最佳效率。UCC28950-Q1在对同步整流器输出级进行有效控制的同时执行对全桥的高级控制。 初级侧信号允许可编程延迟以确保宽负载电流和输入电压范围内的ZVS运行，而负载电流自然调整同步整流器的次级侧开关延迟，从而大大提升了整体系统效率。 UCC28950-Q1还提供多重轻负载管理特性，其中包括进入和退出断续电流模式(DCM)运行时的突发模式模式和动态SR开/关控制，从而确保将ZVS运行扩展至更轻的负载。 此外，UCC28950-Q1包括对与峰值电流一起发生的电压模式控制、高达1MHz的可编程开关频率、以及包含逐周期电流限制、欠压闭锁(UVLO)、和热关断的广泛保护特性集的支持。方便在两个转换器之间安排90度相移交错同步运行。 UCC28950-Q1采用薄型小外形尺寸封装(TSSOP)-24封装。
商品特性
- 符合汽车应用要求，具有符合AEC-Q100的下列结果：
- 器件温度1级：-40°C至125°C的环境运行温度范围
- 器件人体模型(HBM)静电放电(ESD)分类等级H2
- 器件充电器件模型(CDM) ESD分类等级C3B
- 增强型宽范围谐振零电压开关(ZVS)功能
- 直接同步整流器(SR)控制
- 轻负载效率管理包括：
- 突发模式运行
- 断续导通模式(DCM)，支持可编程阈值的动态SR开关控制
- 可编程自适应延迟
- 支持可编程斜坡补偿和电压模式控制的平均或者峰值电流模式控制
- 闭环环路软启动和使能功能
- 支持双向同步的高达1MHz的可编程开关频率(±3%)
- 支持断续模式的逐周期电流限制保护
- 150μA启动电流
- VDD欠压闭锁宽温度范围，-40°C至125°C
应用领域
- 相移全桥转换器
- 工业电源系统
- 高密度电源架构
- 太阳能逆变器和电动车辆
