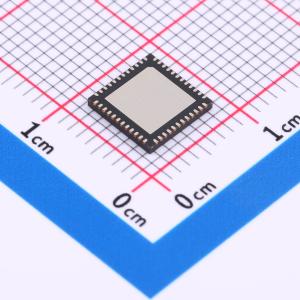

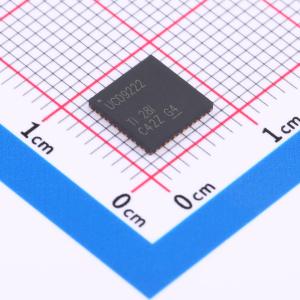

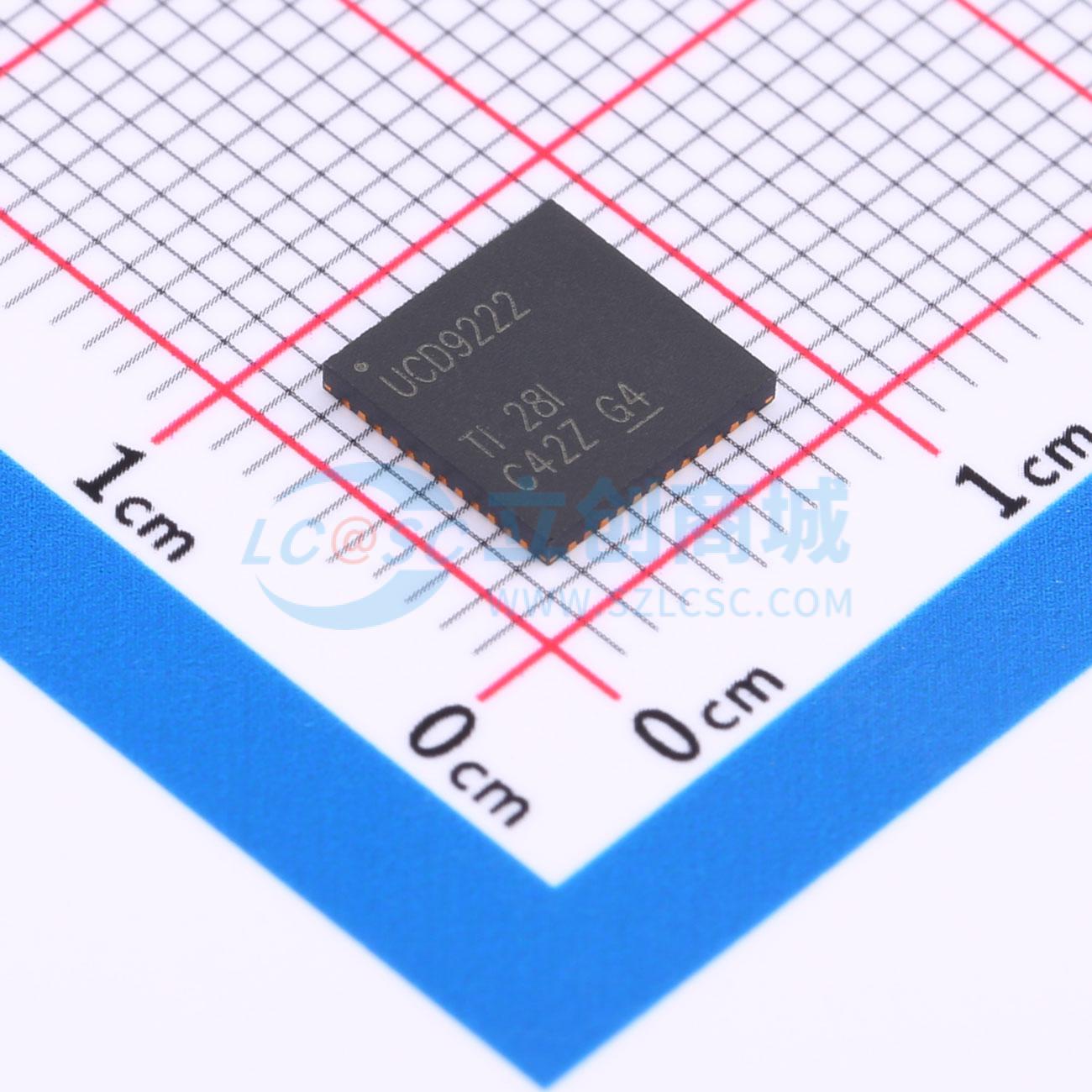

UCD9222RGZT

UCD9222 数字PWM系统控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCD9222 具有 4/6/8 位并行 VID 的双相数字 PWM 降压控制器
品牌名称: TI(德州仪器)
商品型号: UCD9222RGZT
商品编号: C702453
商品封装: VFQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

UCD9222是一款双轨同步降压数字PWM控制器，专为非隔离式DC/DC电源应用而设计。该器件集成了用于DC/DC环路管理的专用电路，支持多达两个VID接口。此外，UCD9222具备闪存和串行接口，以支持可配置性、监控和管理功能。支持多种电压识别（VID）模式，包括4位并行接口、6位接口和8位串行接口。 UCD9222旨在为非隔离式DC/DC转换器应用提供各种理想特性，同时通过减少外部电路来降低系统总元件数量。该解决方案将多环路管理与排序、裕量调节和跟踪功能集成在一起，以优化系统整体效率。此外，无需添加外部元件即可实现环路补偿和校准。为方便对器件进行配置，提供了德州仪器的Fusion Digital Power™ Designer。这款基于PC的图形用户界面为该器件提供了直观的操作界面。该工具允许设计工程师为应用配置系统运行参数，将配置存储到片上非易失性存储器中，并观察每个功率级输出的频域和时域仿真结果。

商品特性

完全可配置的双输出非隔离式DC/DC PWM控制器，支持TMS320C6670和TMS320C6678 DSP VID接口
支持高达2MHz的开关频率，占空比分辨率为250ps
闭环分辨率高达1mV
硬件加速的3极点/3零点补偿器，具备非线性增益，可改善瞬态性能
支持多种软启动和软停止配置，包括预偏置启动
支持电压裕量调节和排序
同步输入/输出引脚可使多个UCD92xx器件之间的DPWM时钟对齐
对电源参数进行12位数字监控，包括：输入电流和电压、输出电流和电压、每个功率级的温度、辅助ADC输入
多级过流故障保护：外部电流故障输入、模拟比较器监控电流检测电压、持续进行电流数字监控
过压和欠压故障保护
过温故障保护
具备纠错码（ECC）的增强型非易失性存储器
器件由单电源供电，内置稳压器控制器，可在较宽的电源电压范围内工作
由Fusion Digital Power™ Designer提供支持，这是一款功能齐全的基于PC的设计工具，可用于仿真、配置和监控电源性能。

应用领域

网络设备
电信设备
FPGA、DSP和存储器电源

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~3.6V
	输出电压	-
	输出电流	-
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
