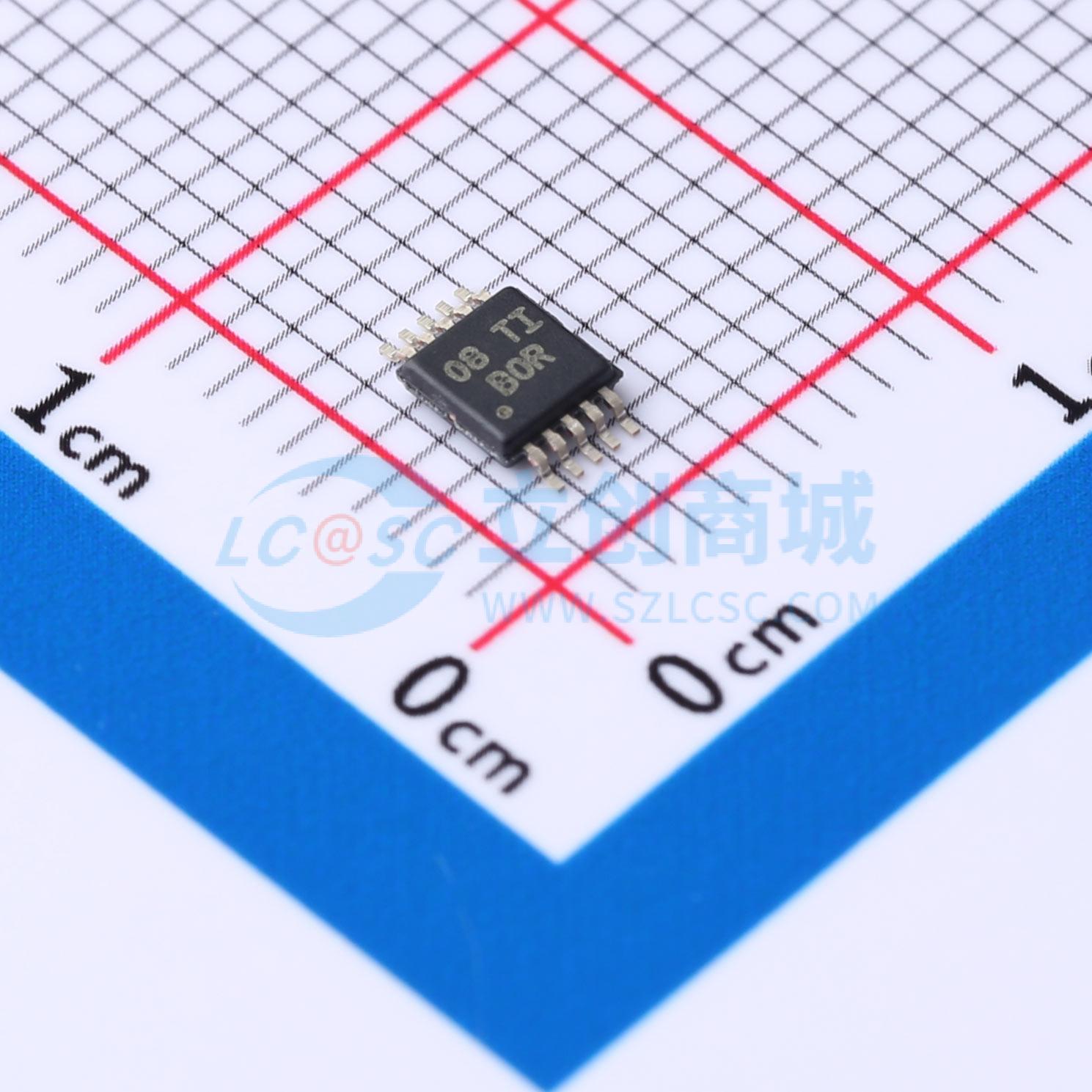

VCA821IDGST

VCA821器件是一种直流耦合、宽带、以dB线性、连续可变的电压控制增益放大器。它提供了一个差分输入到单端转换的功能，并具有高阻抗增益控制输入，用于通过增益电阻（R_G）和反馈电阻（R_F）设定的标称最大增益基础上减小40 dB的增益。

VCA821器件的内部架构由两个输入缓冲器和一个与乘法器核心集成的输出电流反馈放大级组成，提供了一个完整的可变增益放大器（VGA）系统，不需要外部缓冲。最大增益可以通过两个外部电阻设置，为设计提供了灵活性。最大增益被设计为在6 dB至32 dB之间设置。在±5 V电源下工作时，VCA821器件的增益控制电压随着控制电压从0V变化到+2V而线性地调整增益。例如，当最大增益设置为20 dB时，在V_G = +2V时提供20 dB的增益，在V_G = 0V时提供小于-20 dB的增益。VCA821器件提供了极佳的增益线性度。对于20 dB的最大增益，以及在+1V到+2V之间变化的增益控制输入电压，增益偏差不超过±0.3 dB（+25℃时的最大值）。

• 710 MHz 小信号带宽（G=+2V/V）
• 320 MHz，4 V_P 带宽（G=+10 V/V），0.1 dB增益平坦度至135 MHz
• 2500 V/μs摆率

• 40 dB增益调节范围

• 高增益精度：20 dB ±0.3 dB
• 高输出电流：±90 mA

• 自动增益控制接收器带RSSI
• 差分线路接收器
• 脉冲幅度补偿
• 可变衰减器
• 电压调谐有源滤波器
