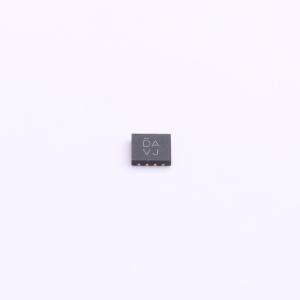

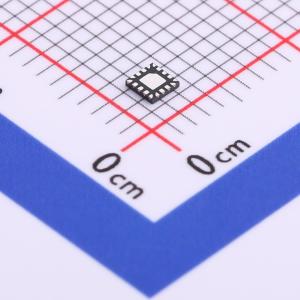

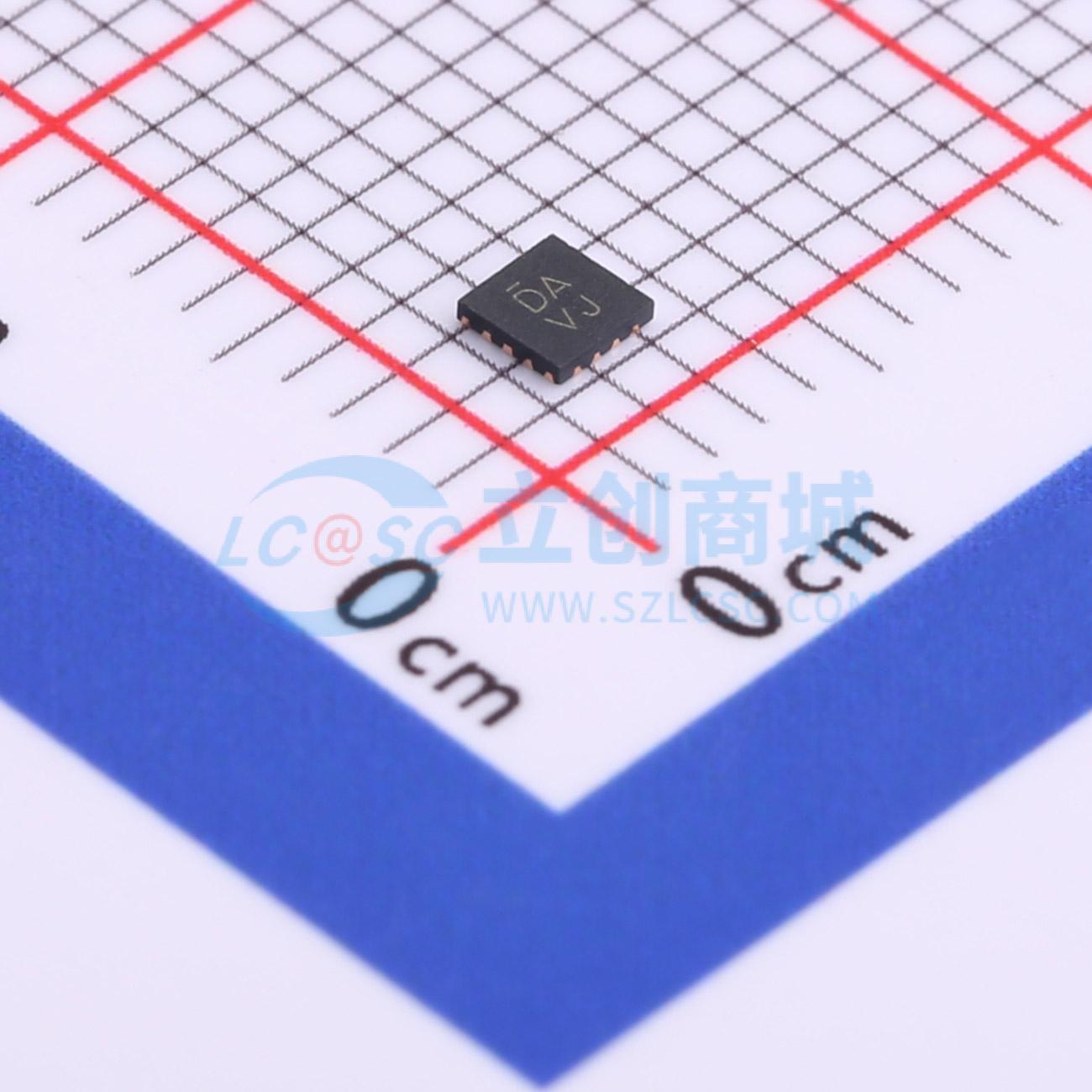

PI3DBS12212AXUAEX

1-12Gbps 1通道2:1复用/解复用开关，适用于高速差分信号路由，具备双向操作、低损耗、低串扰和低功耗特点

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: PI3DBS12212A是一款4通道至2通道的差分通道复用器/解复用器开关。该解决方案可切换多种信号类型，数据速率高达12Gbps。采用独特的设计技术，将开关的阻抗降至最低，从而使通过开关的衰减最小。这种独特的设计技术还针对USB3.0、USB3.1、10GE、雷电接口和SAS3.0信号进行了布局优化，可将高速信号所需的通道间偏斜和通道间串扰降至最低。
品牌名称: DIODES(美台)
商品型号: PI3DBS12212AXUAEX
商品编号: C701353
商品封装: X2QFN-18(2x2)
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

PI3DBS12212A是一款4通道至2通道的差分通道复用器/解复用器开关。该解决方案可切换多种信号类型，数据速率高达12Gbps。采用独特的设计技术，将开关的阻抗降至最低，从而使通过开关的衰减最小。这种独特的设计技术还针对USB3.0、USB3.1、10GE、雷电接口和SAS3.0信号进行了布局优化，可将高速信号所需的通道间偏斜和通道间串扰降至最低。

商品特性

2个差分通道，2:1复用器/解复用器
适用于USB3.0、USB3.1、10GE、雷电接口和SAS3.0等应用，数据速率高达12Gbps
双向操作
3dB带宽：10.6GHz
低比特间偏斜，典型值1ps
低通道间偏斜，典型值7ps
低插入损耗：5GHz时为 -1.5dB，6GHz时为 -1.7dB
回波损耗：5GHz时为 -19.6dB，6GHz时为 -17.2dB
低串扰：6GHz时为 -30.5dB
低关断隔离：6GHz时为 -17.1dB
低功耗 - 典型值200μA
电源电压3.3V
工业温度范围：-40℃至85℃
静电放电 - 2KV人体模型（HBM）
封装（无铅且环保）：– 20引脚，TQFN(ZB20)，2.5x4.5mm – 18引脚，X2QFN (XUA18)，2x2mm

应用领域

路由高速差分信号，如USB3.0、USB3.1、10GE、雷电接口和SAS3.0

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	导通电阻(Ron)	-
	工作电压	3.3V
	导通电容(Con)	-

	属性	参数值
	导通时间(ton)	-
	关闭时间(toff)	-
	带宽	10.6GHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	-
	功能特性	双向模拟通道
