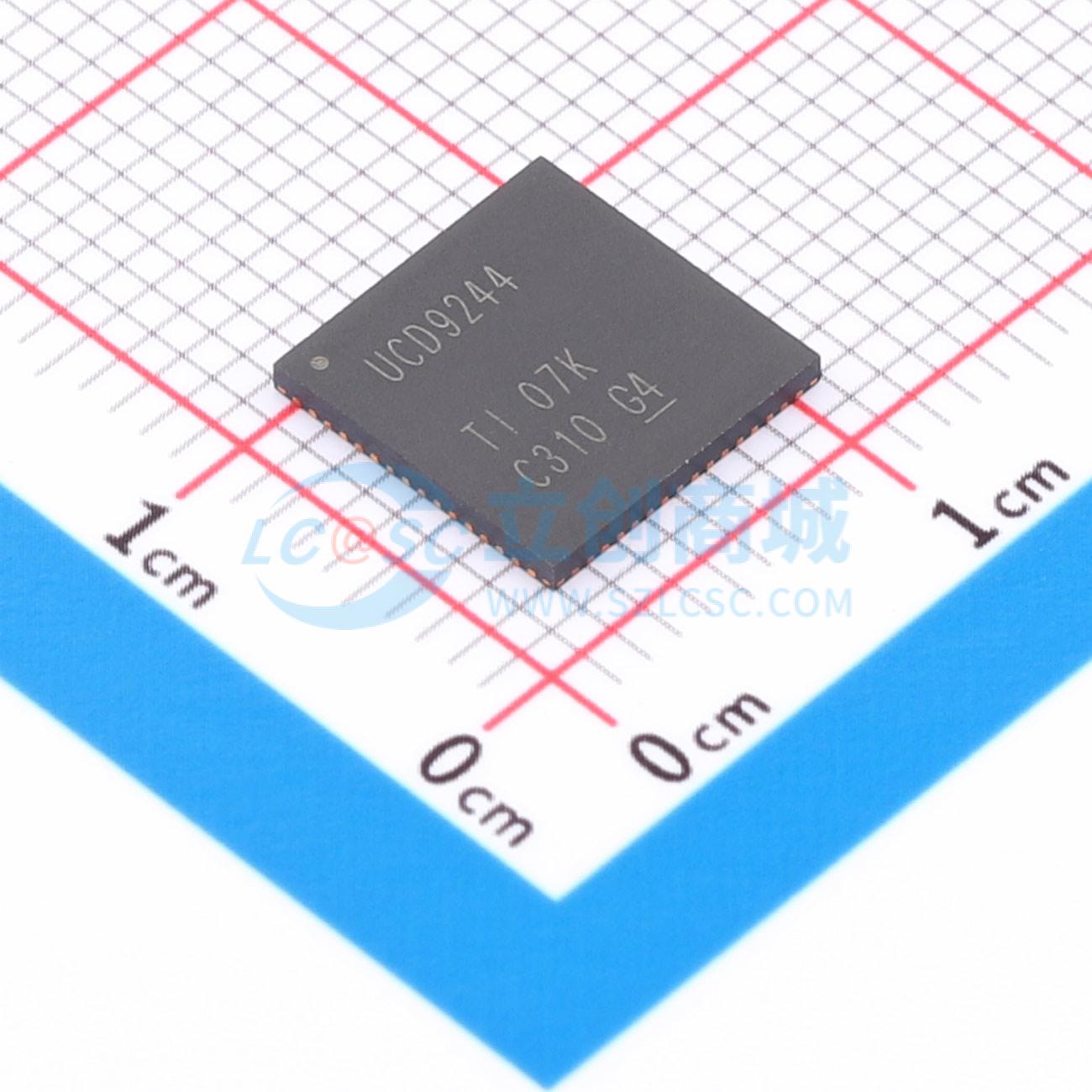

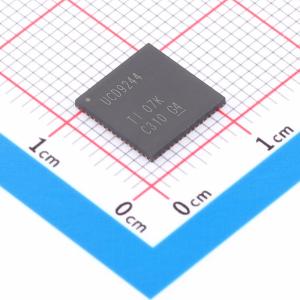

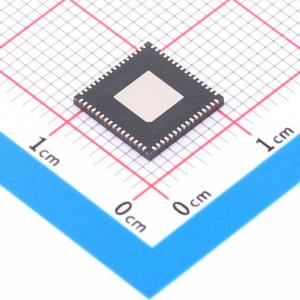

UCD9244RGCR

UCD9244是一款专为非隔离式DC/DC电源应用设计的四路同步降压数字PWM控制器。该器件集成了专用电路以实现DC/DC环路管理，并支持多达四个VID接口。此外，UCD9244还具有闪存和串行接口，以支持配置、监控和管理功能。

支持多种电压识别（VID）模式，包括4位并行接口、6位接口和8位串行接口。

UCD9244旨在为非隔离式DC/DC转换器应用提供广泛所需的功能，同时通过减少外部电路来最小化系统组件总数。该解决方案集成了多环路管理与顺序控制、裕度调整和跟踪功能，以优化整个系统的效率。此外，无需添加外部组件即可支持环路补偿和校准。

为了便于配置该器件，德州仪器提供了Fusion Digital Power Designer工具。这款基于PC的图形用户界面为用户提供了一个直观的操作界面。该工具允许设计工程师为应用配置系统工作参数，将配置存储到片上非易失性存储器中，并观察每个电源级输出的频域和时域仿真结果。

德州仪器还开发了多种互补的电源级解决方案——从UCD7k系列的分立驱动器到PTD系列的全测试电源模块。这些解决方案是为补充UCD92xx系列系统电源控制器而开发的。

该集成电路可能会因ESD（静电放电）而损坏。德州仪器建议在处理所有集成电路时采取适当的预防措施。未能遵守正确的处理和安装程序可能导致损坏。ESD造成的损坏可能从细微的性能下降到完全的器件失效。精密集成电路可能更容易受到损坏，因为极小的参数变化就可能导致器件不符合其发布的规格。

• 完全可配置的四输出非隔离 DC/DC PWM 控制器，支持 TMS320C6670 和 TMS320C6678 DSP VID 接口
• 支持高达 2MHz 的开关频率，具有 250 ps 的占空比分辨率
• 高达 1mV 的闭环分辨率
• 硬件加速的三极点/三零补偿器，带有非线性增益，以改善瞬态性能
• 支持多种软启动和软停止配置，包括预偏置启动
• 支持电压裕度和排序
• Sync In 引脚对多个 UCD92xx 设备之间的 DPWM 时钟进行对齐
• 12 位数字监测电源参数，包括：
  • 输入电流和电压
  • 输出电流和电压
  • 每个功率级的温度
  • 辅助 ADC 输入
• 多级过流故障保护：
  • 外部电流故障输入模拟比较器监测电流检测电压
  • 电流持续数字监测
• 过压和欠压故障保护
• 过温故障保护
• 带有纠错码 (ECC) 的增强型非易失性存储器
• 该设备通过内部调节器控制器从单个电源供电，允许在宽电源电压范围内运行
• 由 Fusion Digital Power Designer 支持，这是一个功能齐全的基于 PC 的设计工具，用于模拟、配置和监控电源性能

• 网络设备
• 电信设备
• FPGA、DSP 和内存电源
