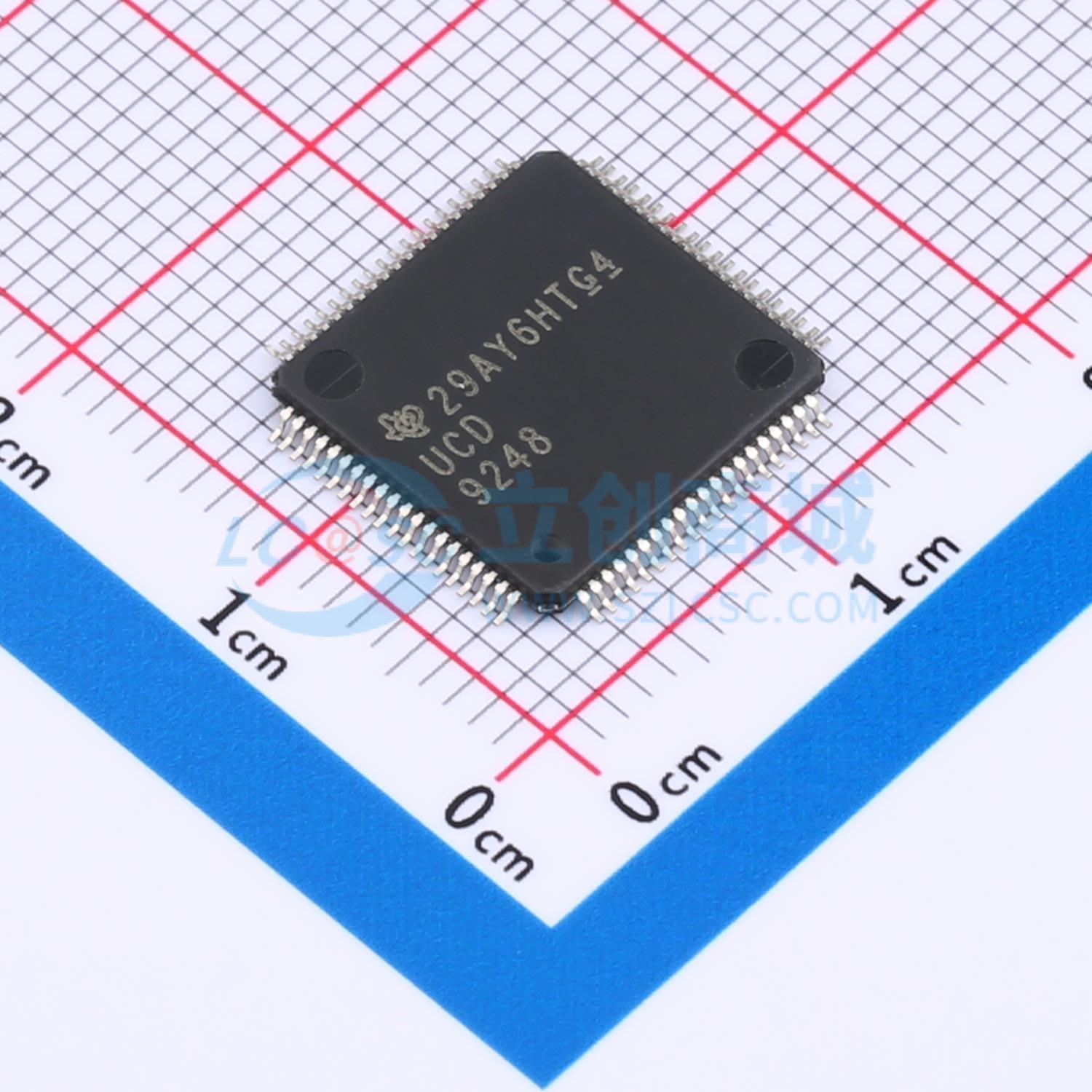

温馨提醒：图片仅供参考，商品以实物为准

UCD9248PFCR

UCD9248 数字PWM系统控制器

描述: UCD9248 数字 PWM 系统控制器
品牌名称: TI(德州仪器)
商品型号: UCD9248PFCR
商品编号: C702455
商品封装: TQFP-80(12x12)
包装方式: 编带
商品毛重: 0.55克(g)

商品参数

商品概述

UCD9248是一款多轨、多相同步降压数字PWM控制器，专为非隔离式DC/DC电源应用而设计。该器件集成了用于DC/DC环路管理的专用电路、闪存和串行接口，以支持可配置性、监控和管理功能。 UCD9248旨在为非隔离式DC/DC转换器应用提供各种理想特性，同时通过减少外部电路来最大限度地降低系统总元件数量。该解决方案将多环路管理与排序、裕量调节、跟踪和智能相位管理相结合，以优化系统整体效率。此外，无需添加外部元件即可支持环路补偿和校准。为方便对器件进行配置，提供了德州仪器的Fusion Digital Power™ Designer。这一基于PC的图形用户界面为该器件提供了直观的操作界面。该工具使设计工程师能够为应用配置系统运行参数，将配置存储到片上非易失性存储器中，并观察每个功率级输出的频域和时域仿真结果。

商品特性

完全可配置的多输出、多相非隔离式DC/DC PWM控制器
可控制多达4个电压轨和8个相位
支持高达2MHz的开关频率，占空比分辨率为250ps
闭环分辨率高达1mV
硬件加速的3极点/3零点补偿器，具有非线性增益，可改善瞬态性能
支持多种软启动和软停止配置，包括预偏置启动
支持电压跟踪、裕量调节和排序
支持多相功率级的电流和温度平衡
支持多相功率级的相位添加/切除
同步输入/输出引脚可使多个UCD92xx器件之间的DPWM时钟对齐
对电源参数进行12位数字监控，包括：输入/输出电流和电压、每个功率级的温度
多级过流故障保护：外部电流故障输入、模拟比较器监控电流检测电压、持续进行电流数字监控
过压和欠压故障保护
过温故障保护
具有纠错码（ECC）的增强型非易失性存储器
器件由单个电源供电，内部稳压器控制器允许在较宽的电源电压范围内工作
由Fusion Digital Power™ Designer提供支持，这是一款功能齐全的基于PC的设计工具，可用于仿真、配置和监控电源性能

应用领域

工业/自动测试设备（ATE）
网络设备
电信设备
服务器
存储系统
FPGA、DSP和存储器电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	-
	输出电压	-
	输出电流	-
	开关频率	15.26kHz~2MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
