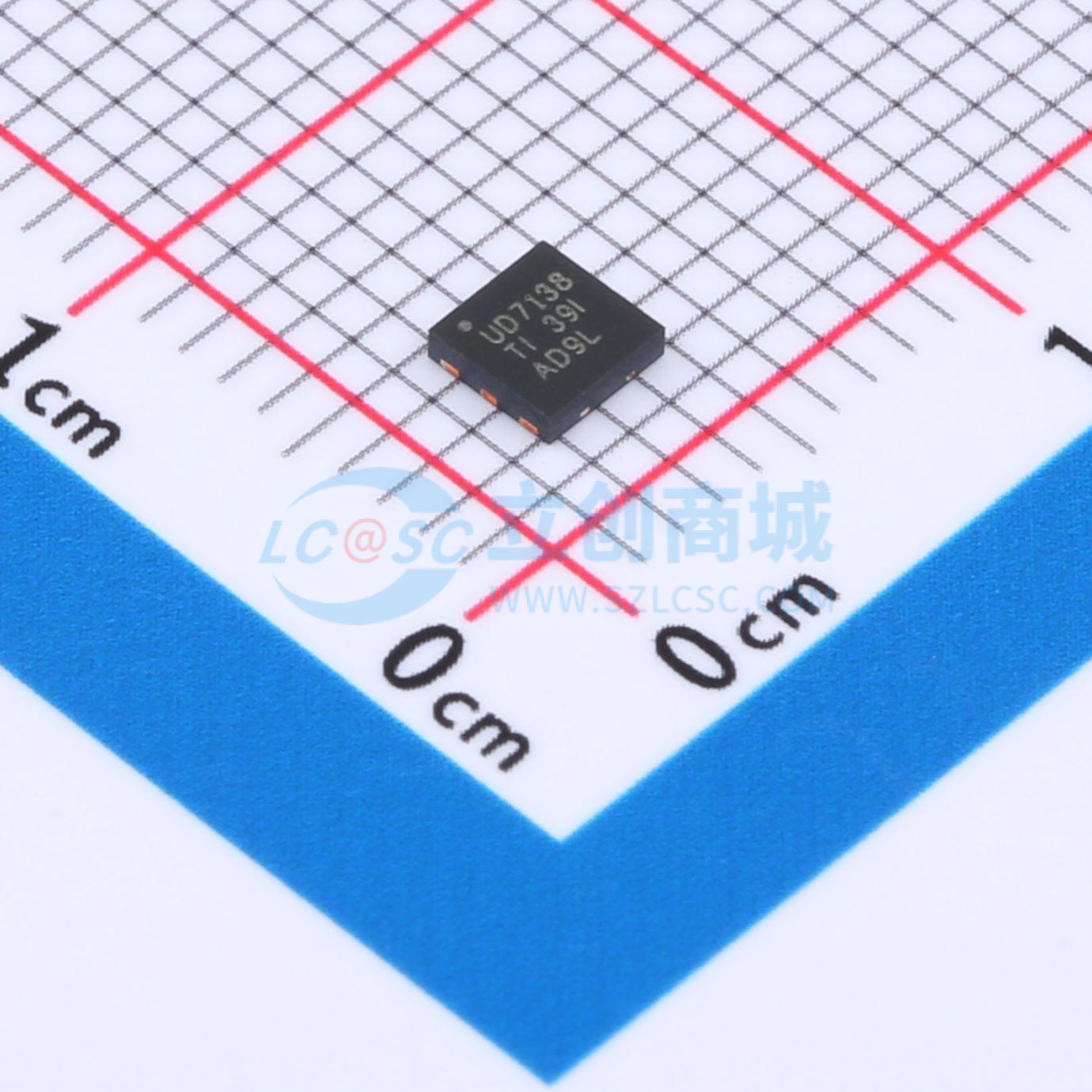

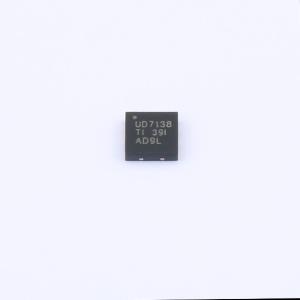

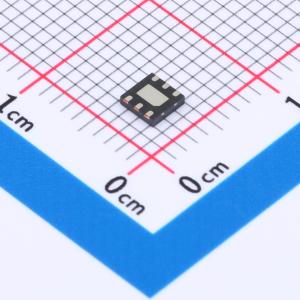

UCD7138DRSR

具有体二极管导通感测功能的低侧栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCD7138 UCD7138 具有本体二极管导通传感功能的低侧栅极功率 MOSFET 驱动器
品牌名称: TI(德州仪器)
商品型号: UCD7138DRSR
商品编号: C702451
商品封装: SON-6-EP(3x3)
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

	属性	参数值
	下降时间(tf)	3.5ns
	传播延迟 tpLH	14ns
	传播延迟 tpHL	14ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.93V~2.1V
	输入低电平(VIL)	980mV~1.08V
	静态电流(Iq)	850uA

商品概述

UCD7138器件是一款具有体二极管导通感测和报告功能的4A/6A单通道金属氧化物半导体场效应晶体管(MOSFET)驱动器，这款高性能驱动器可使UCD3138A数字脉宽调制(PWM)控制器实现高级同步整流(SR)控制。这款器件包含高速栅极驱动器、体二极管导通感测电路和导通延迟优化电路。该器件非常适合需要优化SR死区的高功率、高效率隔离式转换器应用。 UCD7138器件具备4A峰值拉电流和6A峰值灌电流非对称轨到轨驱动能力。短暂的传播延迟以及上升和下降时间使得该器件在高频条件下能够高效运行。该器件内置一个阈值为 -150mV的高速比较器，可检测体二极管的导通情况并将该信息报告给UCD3138A数字电源控制器。UCD7138器件能够感测短至10ns的体二极管导通时间。UCD7138器件将对SR导通边沿进行优化。UCD3138A数字电源控制器将分析由UCD7138 DTC引脚报告的体二极管导通信息，从而对SR关断边沿进行优化。这一芯片组可最大限度缩短体二极管的导通时间以实现系统效率最大化，同时兼具稳定而快速的负电流保护和简单接口优势。

商品特性

具有体二极管导通感测功能的低侧栅极驱动器
栅极关断边沿体二极管导通报告功能
栅极导通边沿延迟优化
与UCD3138A系列数字电源控制器中的死区补偿(DTC)模块搭配使用
支持自动或手动调节栅极导通边沿和关断边沿的死区
负电流保护
-150mV体二极管导通感测阈值
能够感测短至10ns的体二极管导通时间
4A峰值拉电流和6A峰值灌电流非对称驱动能力
短暂传播延迟（典型值为14ns）
短暂上升和下降时间（典型值为5ns）
高达2MHz的工作频率
4.5V至18V电源范围
轨到轨驱动能力
VCC欠压闭锁(UVLO)
6引脚3mm×3mm引脚超薄型四方扁平无引线(WQFN)-6封装

应用领域

LLC转换器
硬开关全桥转换器
数字电源控制应用

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	6A
	拉电流(IOH)	4A
	工作电压	4.5V~18V
	上升时间(tr)	4ns
