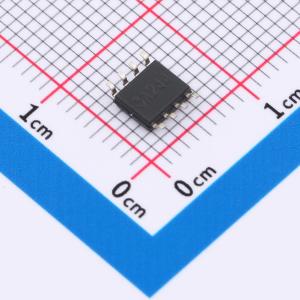

温馨提醒：图片仅供参考，商品以实物为准

UCC29002DR

高级8引脚负载共享控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC29002 高级 8 引脚负载共享控制器
品牌名称: TI(德州仪器)
商品型号: UCC29002DR
商品编号: C702439
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.177克(g)

商品参数

商品概述

UCC39002 设备是一种先进、高性能且低成本的负载共享控制器，提供了并联多个独立电源或 DC-DC 模块所需的所有必要功能。该控制器针对服务器、工作站、电信以及其他分布式电源系统中的高可靠性应用设计，适用于 N+1 冗余系统或需要并联现成电源的大电流应用。

BiCMOS UCC39002 基于 UC3902 和 UC3907 负载均流控制器的自动主从架构。通过使用极低偏移的后封装微调电流检测放大器和高增益负反馈环路，该设备在满载情况下可以实现优于 1% 的模块间电流均分误差。此外，由于放大器的共模范围为 0 V 到电源轨，电流检测电阻 R_SHUNT 可以放置在 GND 回路中或电源的正输出轨上。

商品特性

高精度，满载时电流均流误差优于1%
高边或低边（GND参考）电流检测能力
超低失调电流检测放大器
单线负载均流总线
全范围可调
符合Intel SSI负载均流规范
待机时断开负载均流总线
负载均流总线对地短路或对电源轨短路的保护
8引脚MSOP封装，最小化空间
无铅装配

应用领域

模块与远程感应功能结合使用
与OEM电源单元的内部反馈E/A结合使用

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边；高边
	灌电流(IOL)	1.5mA
	拉电流(IOH)	1.5mA

	属性	参数值
	工作电压	4.575V~13.5V
	特性	短路保护(SCP)
	工作温度	-40℃~+105℃
	静态电流(Iq)	3.5mA
