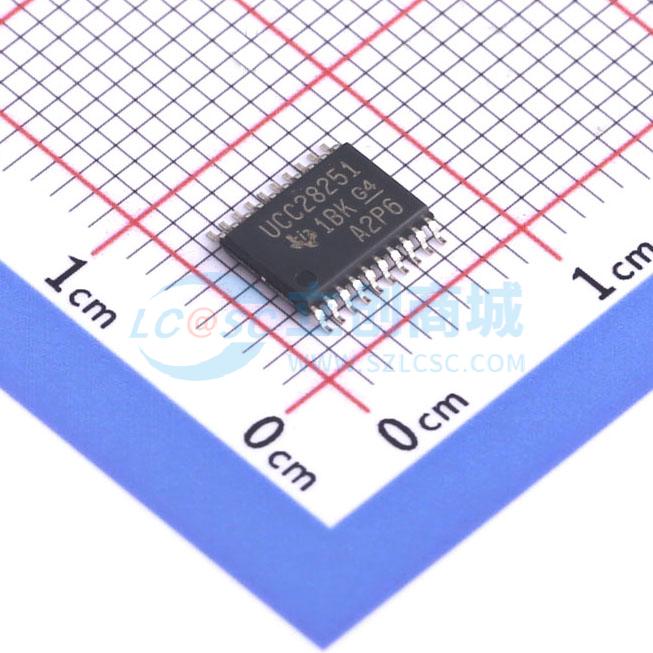

温馨提醒：图片仅供参考，商品以实物为准
UCC28251PWR
具有预偏置操作的高级PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC28251 具有预偏置操作的高级 PWM 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC28251PWR
- 商品编号
- C702428
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 4.7V~17V | |
| 开关频率 | 90kHz~106kHz | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 半桥式；全桥式；推挽式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃ | |
| 反馈方式 | 原边反馈 |
商品概述
UCC28251 PWM控制器专为对预偏置启动要求严格的高功率密度应用而设计。UCC28251的集成型同步整流器控制输出针对高效和高性能拓扑结构，诸如半桥、全桥、交错正激和推挽结构。与UCC28251一同使用的UCC27210半桥驱动器和UCC2752x MOSFET驱动器提供一个完整的电源转换器解决方案。 在所有输出条件下，外部可编程软启动与内部预偏置启动电路的结合使用均可以使控制器逐渐到达稳态操作点。UCC28251可针对初级或次级侧控制进行配置，并且可执行电压或电流模式控制。 振荡器的运行频率高达1.8 MHz，并可与一个外部时钟同步。输入电压前馈、逐周期电流限制和一个可编程断续定时器可以使该系统保持在一个安全运行范围内。可执行输入电压、输出电压和温度保护。可独立设定初级侧开关和次级侧同步整流器之间的死区时间。
商品特性
- 预偏置启动
- 具有可编程延迟的同步整流器控制输出（包括零延迟支持）
- 具有输入电压前馈的电压模式控制或电流模式控制
- 初级侧或次级侧控制
- 3.3V，1.5%高精度基准输出
- 较低的最小运行频率
- 具有已匹配占空比输出的1%高精度逐周期过流保护
- 可编程软启动和断续重启定时器
- 散热增强型4mm × 4mm超薄四方扁平无引线 (VQFN)-20封装和20引脚薄型小外形尺寸 (TSSOP) 封装
应用领域
- 半桥、全桥、交错正激和推挽隔离式转换器
- 电信和数据通信电源
- 无线基站电源
- 服务器电源
- 工业电源系统
