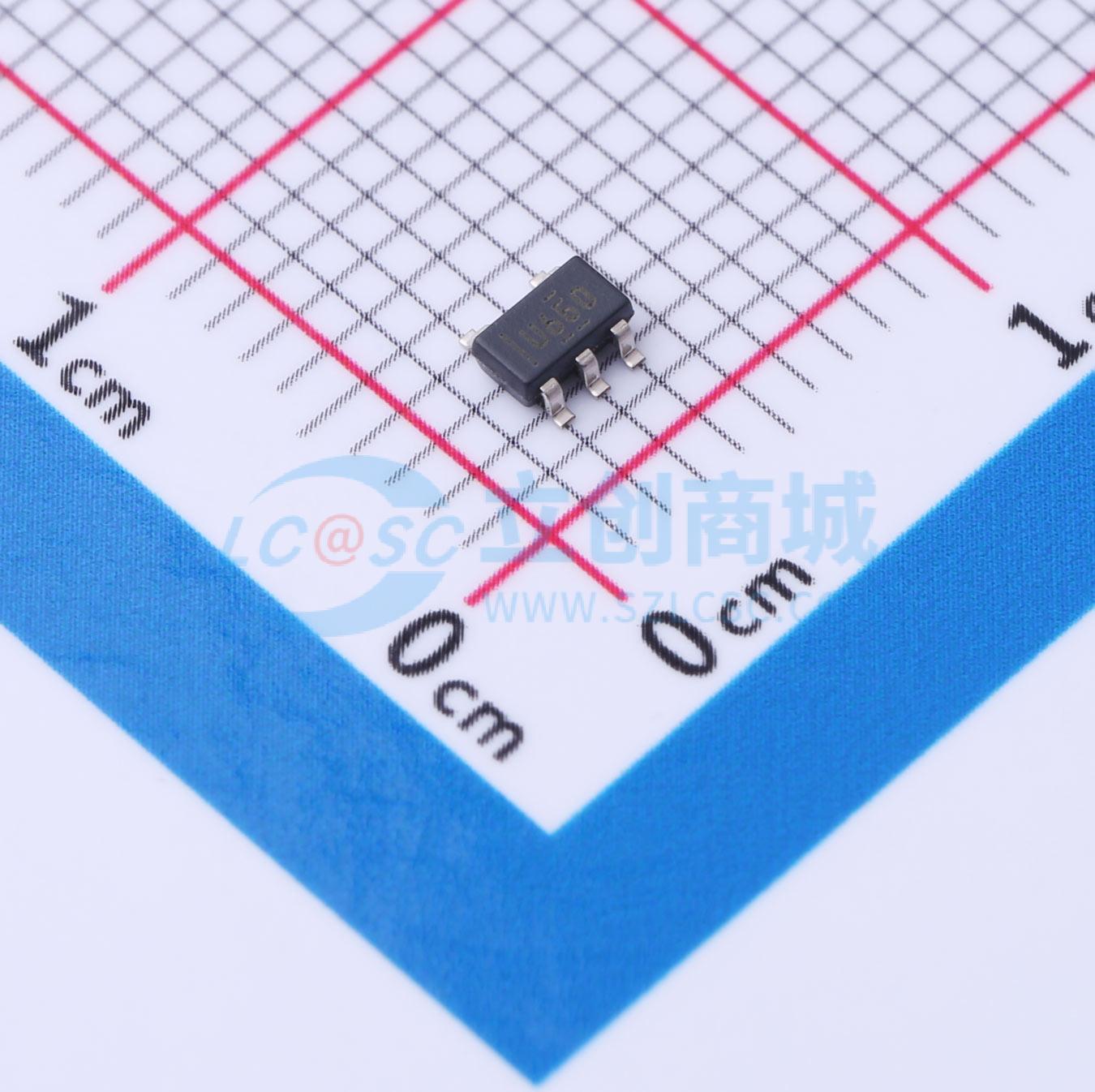

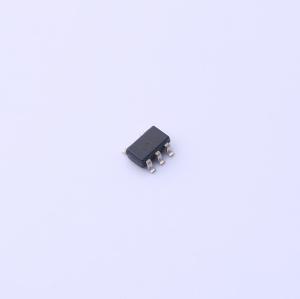

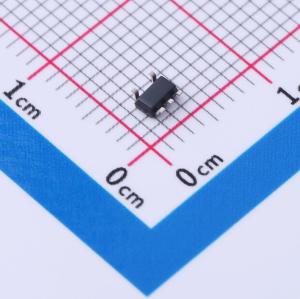

UCC24650DBVR

UCC24650是一款易于使用的二次侧电压监视器，可定期测量其自身的VDD电压。当相对上一读数存在3%浮动时，会向接收一次侧稳压(PSR)控制器发送唤醒警报信号。该器件功耗较低，有助于在许多应用中实现小于5mW的零功耗待机损耗。

接地基准整流器上连接了一个内部200V金属氧化物半导体场效应晶体管(MOSFET)开关，可向反激变压器二次侧绕组提供限流脉冲，从而将信号耦合至一次侧控制器。在检测到控制器驱动的开关活动之前，将以33kHz的频率重复发送该信号。

相对浮动检测功能可将电压调节至5V与28V之间的任一电压。唤醒警报功能可实现超低待机频率，从而以最大限度降低开关损耗，并减小响应重载阶跃所需的输出电容。此监视器与能够检测唤醒信号的控制器搭配使用，例如UCC28730PSR反激控制器。

UCC24650还提供了使能和禁用信号，可用于在无载条件下控制二次侧电路，从而降低待机功耗。此类电路可以是同步整流控制器或继电器驱动器等。

• 具有出色的负载瞬态性能和零待机功耗
• 实现最小输出电容，以降低ΔVₒᵤₜ
• 无需外部元件
• < 50μA的器件电流补偿（典型值）
• 5V至28V输出监视能力
• 3%电压浮动检测（专利申请中）
• 200V唤醒开关
• 可使能和禁用SR控制器、继电器控制或其他辅助电路
• 5引脚小外形尺寸晶体管 (SOT)-23封装

• < 5mW零功耗待机应用
• 面向消费类电子产品的适配器和充电器
• 智能手机、平板电脑、机顶盒
• TV和监视器电源
• 家用电器开关电源 (SMPs)
• 冰箱、洗衣机、空调
• 面向照明和家用自动化的工业电源
