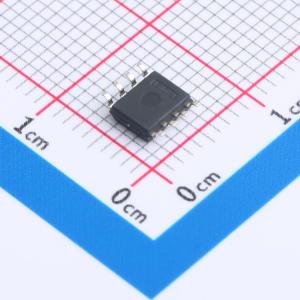

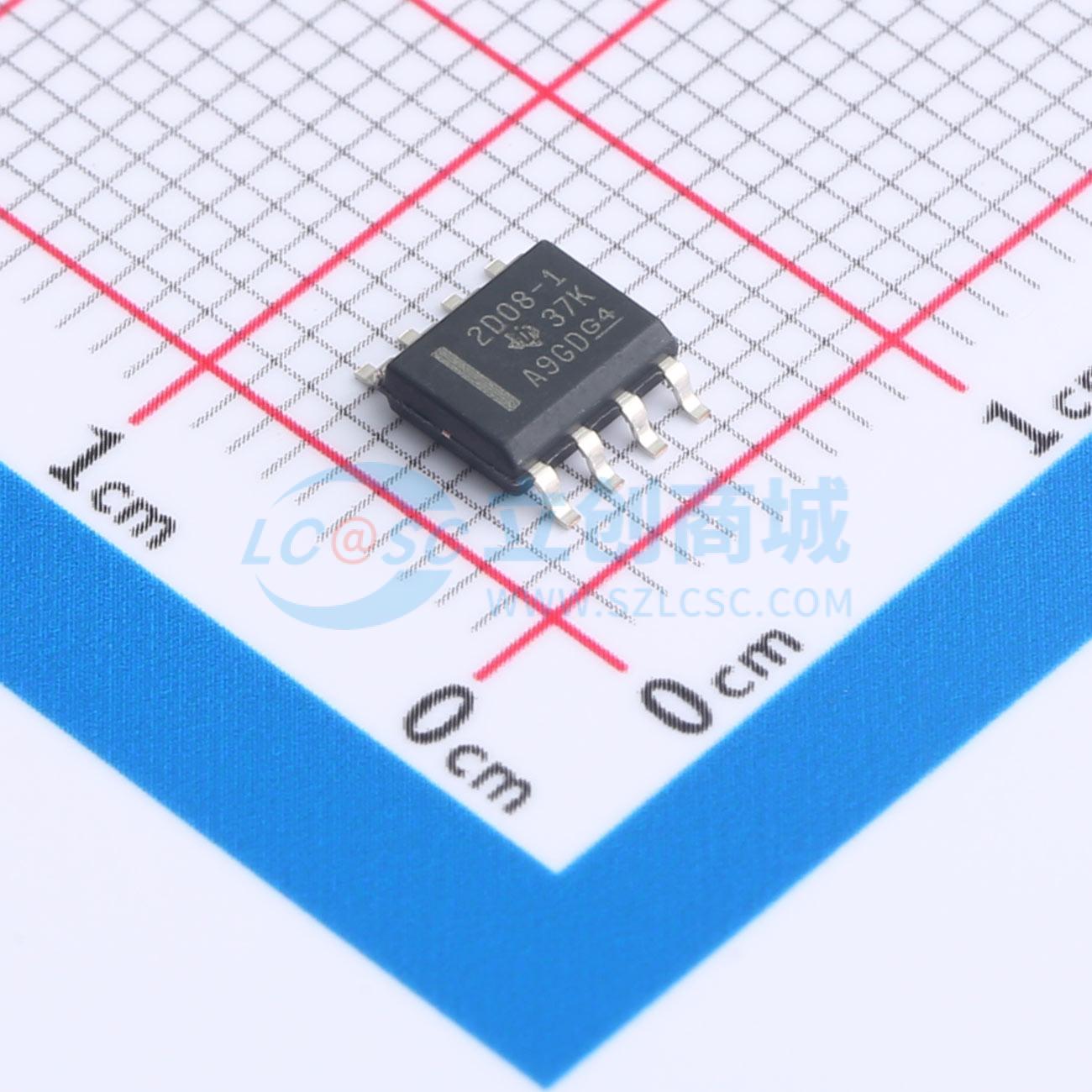

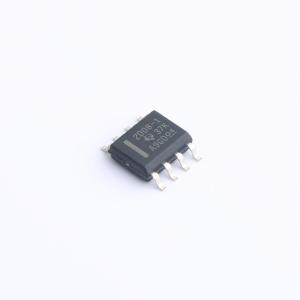

UCC2808AQDR-1Q1
低功耗电流模式推挽PWM
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- UCC2808A-1Q1 汽车类低功率电流模式推拉 PWM
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC2808AQDR-1Q1
- 商品编号
- C702419
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 开关频率 | 194kHz | |
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 否 | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 推挽式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
UCC2808A-xQ1 是一系列 BiCMOS 推挽式、高速、低功耗脉宽调制器。UCC2808A-xQ1 包含离线或 DC - DC 固定频率电流模式开关电源所需的所有控制和驱动电路，且外部元件数量极少。 UCC2808A-xQ1 的双输出驱动级采用推挽式配置。两个输出端使用触发触发器以振荡器频率的一半进行开关操作。两个输出端之间的死区时间通常为 60 ns 至 200 ns，具体取决于定时电容和电阻的值，因此每个输出级的占空比限制在 50% 以下。 UCC2808A-xQ1 系列提供多种封装选项和欠压锁定电平选择。该系列针对离线和电池供电系统提供了欠压锁定（UVLO）阈值和迟滞选项。阈值在订购信息表中列出。 UCC2808A-xQ1 是 UCC2808 系列的增强版。显著区别在于 A 版本的特点是从 CS 引脚到地有一个内部放电晶体管，该晶体管在振荡器死区时间的每个时钟周期都会被激活。此特性在每个周期对 CS 引脚上的任何滤波电容进行放电，有助于减小滤波电容值和电流检测延迟。
商品特性
- 符合汽车应用要求
- 静电放电（ESD）保护：按照 MIL - STD 883 方法 3015 测试，超过 1500 V；采用机器模型 τ（C = 200 pF，R = 0）测试，超过 200 V
- 推挽式配置的双输出驱动级
- 电流检测放电晶体管，以改善动态响应
- 典型启动电流为 130 μA
- 典型运行电流为 1 mA
- 工作频率可达 1 MHz
- 内部软启动
- 片上误差放大器，增益带宽积为 2 MHz
- 片上 VDD 钳位
- 输出驱动级能够提供 500 mA 峰值源电流和 1 A 峰值灌电流
