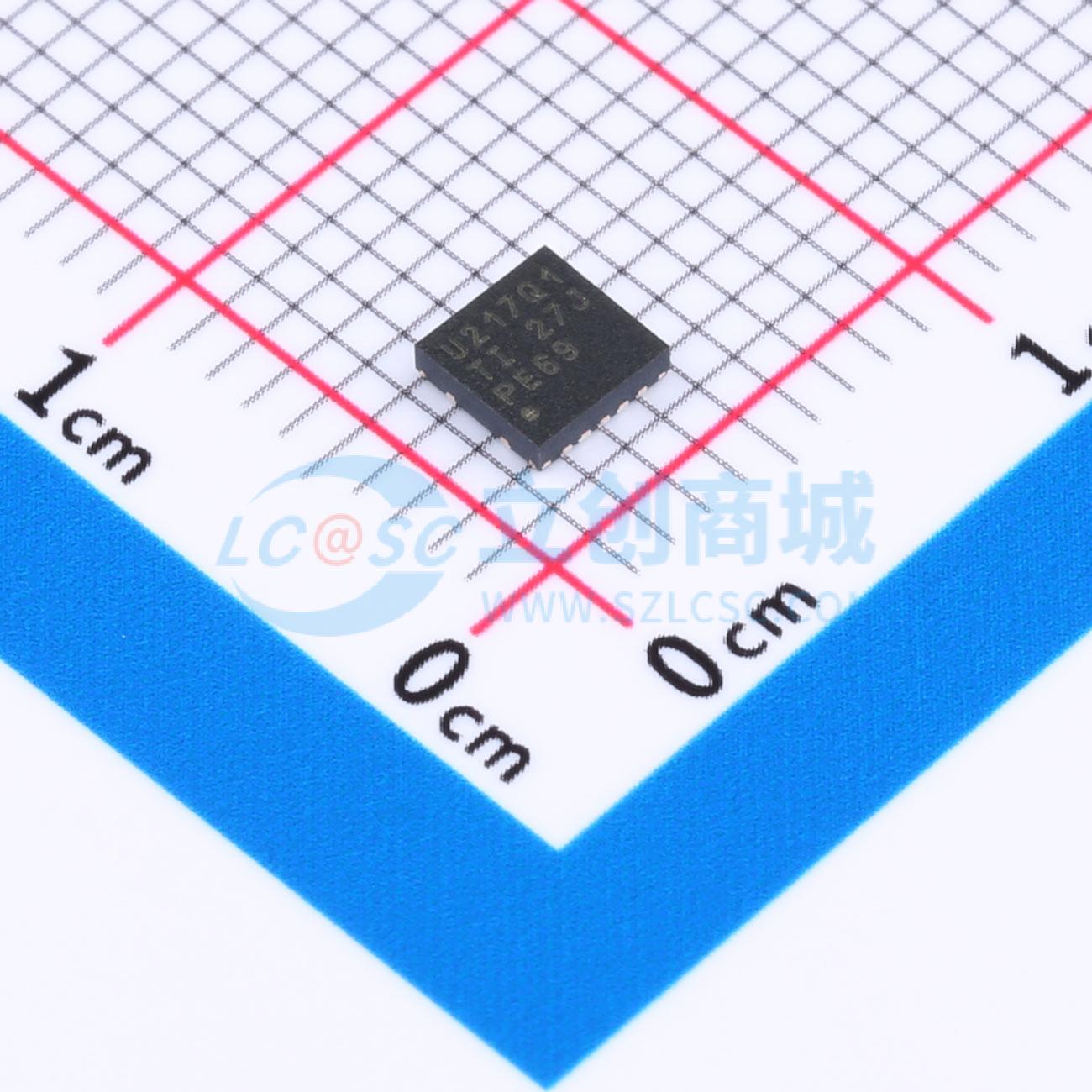

TUSB217RGYRQ1

TUSB217-Q1 是第三代USB 2.0 高速信号调节器，旨在补偿传输通道中的交流损失（由于电容性负载）和直流损失（由于电阻性负载）。 TUSB217-Q1 采用了专利设计，可通过边缘加速器来对USB 2.0 高速信号的传输边缘进行加速，并通过直流升压功能来提高静态电平。此外，TUSB217-Q1 还具有预均衡功能，可提高接收器的灵敏度并补偿较长线缆应用中的ISI 抖动。USB 低速和全速信号特征不受TUSB217-Q1 的影响。 TUSB217-Q1 可在不改变数据包计时或增加传播延迟的情况下提高信号质量，是需要低延迟的应用的理想选择。 TUSB217-Q1 可使用长达5 米的线缆帮助系统通过USB 2.0 高速电气近端眼图合规性测试。 TUSB217-Q1 与USB On-The-Go (OTG) 和电池充电(BC 1.2) 协议兼容。

The TUSB217-Q1 is a USB High-Speed (HS) signal conditioner designed to compensate for ISI signal loss in a transmission channel. TUSB217-Q1 has a patented design for USB Low Speed (LS) and Full Speed (FS) signals. It does not alter the signal characteristics. HS signals are compensated. The design is compatible with USB On-The-Go (OTG) and Battery Charging (BC) specifications. Programmable signal gain through an external resistor permits fine tuning device performance to optimize signals. This helps pass USB HS electrical compliance tests at the connector. Additional RX sensitivity, tuned by external pull-up resistor and pull-down resistor, allows to overcome attenuation in cables. The TUSB217-Q1 allows application in series to cover longer distances, or high loss transmission paths. A maximum of 4 devices can be daisy-chained.

• 符合面向汽车应用的AEC-Q100 标准
• 器件温度等级2：-40°C 至 105°C TA
• 宽电源电压范围：2.3 - 6.5V
• 超低USB 断开和关断功耗
• 可提供USB 2.0 高速信号调节
• 与USB 2.0、OTG 2.0 和BC 1.2 兼容
• 支持低速、全速和高速信号传输
• 主机/设备无关
• 支持长达5m 的电缆
• 通过外部下拉电阻器实现四种可选的信号增强（边沿升压与直流升压）设置
• 通过上拉或下拉可配置引脚实现三种可选的RX灵敏度，以补偿高损耗应用中的ISI 抖动
• 可扩展解决方案 - 用于高损耗应用的菊花链器件
• 与TUSB213 (5V) 引脚兼容

• 汽车信息娱乐系统
• 汽车音响主机
• 汽车媒体中心
• 笔记本电脑/台式计算机/扩展坞
• 平板电脑/手机
• 电视
• 有源电缆、电缆扩展器
• 背板
