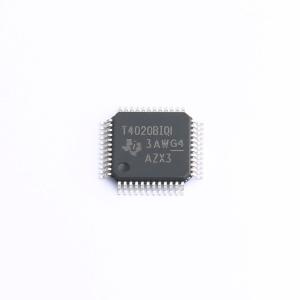

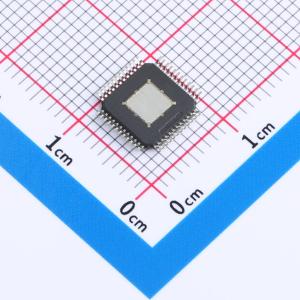

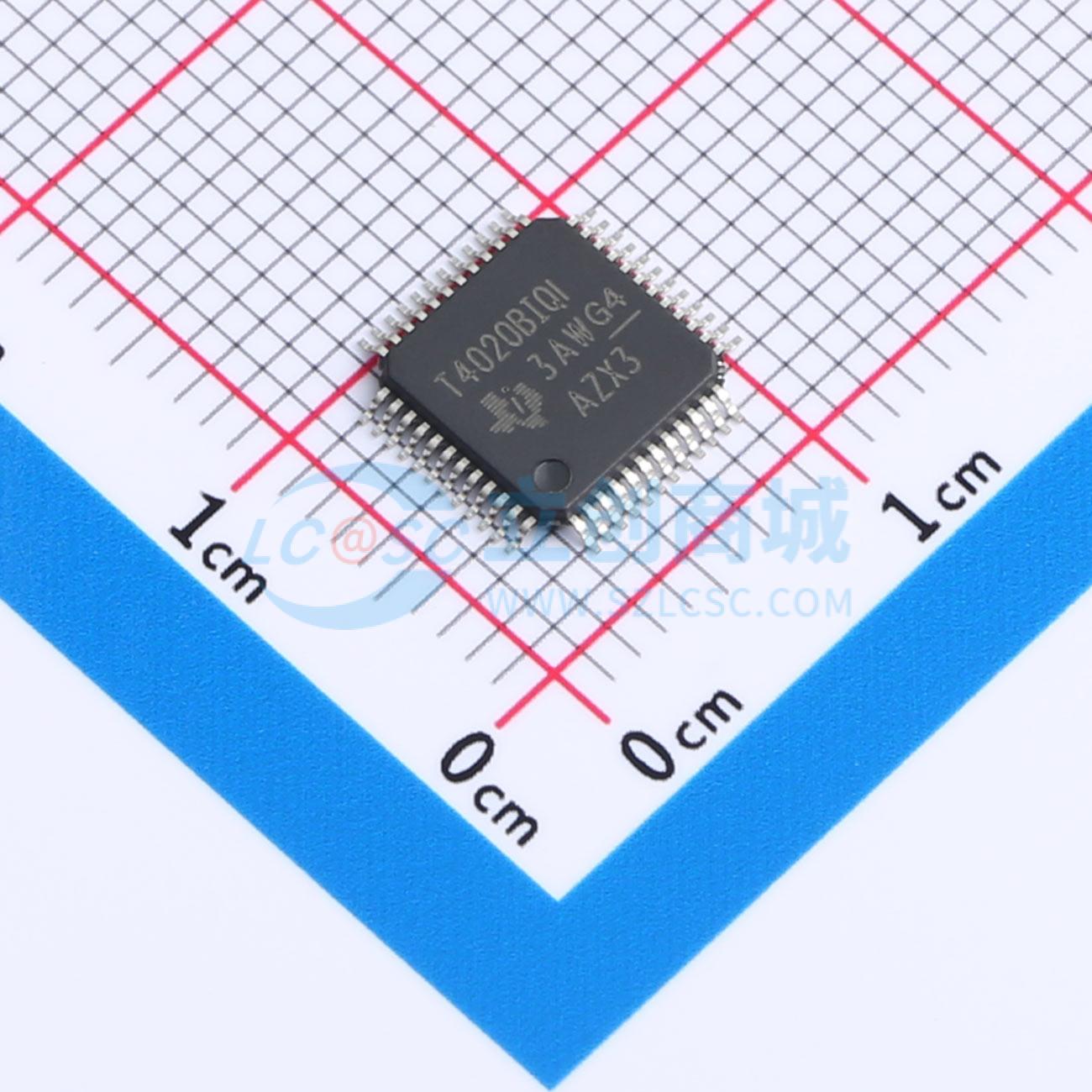

温馨提醒：图片仅供参考，商品以实物为准

TUSB4020BIPHPRQ1

TUSB4020BI-Q1汽车级双端口USB2.0集线器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TUSB4020BI-Q1是一款双端口USB2.0集线器，支持电池充电和多种配置选项。
品牌名称: TI(德州仪器)
商品型号: TUSB4020BIPHPRQ1
商品编号: C702376
商品封装: HTQFP-48(7x7)
包装方式: 编带
商品毛重: 0.2075克(g)

商品参数

商品概述

符合汽车应用要求的 AEQ-Q100 标准–器件温度等级 3:-40°C 至 85°C TA。双端口 USB 2.0 集线器。USB 2.0 集线器特性：多事务转换器 (MTT) 集线器：两个事务转换器每个事务转换器具有四个异步端点缓冲器。兼容 Type C，支持电池充电，CDP 模式（上行端口已连接），DCP 模式（上行端口未连接），DCP 模式符合中国电信行业标准 YD/T 1591 - 2009，D+/D– 分压器模式。支持每端口或成组电源开关以及过流通知输入。OTP ROM、串行 EEPROM 或 I2C/SMBus 从接口可实现定制配置：VID 和 PID 端口定制制造商和产品字符串（非通过 OTP ROM）序列号（非通过 OTP ROM），可使用端子选择或 EEPROM 或 I2C/SMBus 从接口选择应用特性，提供 128 位通用唯一标识符 (UUID)，支持通过 USB 2.0 上行端口进行板载和系统内 OTP/EEPROM 编程，单个时钟输入、24MHz 晶体或晶振，无特殊驱动程序要求；可与任一支持 USB 堆叠的操作系统无缝工作，48 引脚 HTQFP 封装 (PHP)。TUSB4020BI-Q1 能够为包括电池充电支持在内的一些特性提供引脚设置配置，还能够通过 OTP ROM、I2CEEPROM 或 I2C/SMBus 受控接口为 PID、VID、自定义端口和物理层配置提供定制服务。使用 I2C EEPROM 或 I2C/SMBus 受控接口时，还可以提供定制字串支持。用 48 引脚 HTQFP 封装，专用于在 -40°C 到 85°C 的工业温度范围。

商品特性

符合汽车应用要求的 AEQ-Q100 标准，器件温度等级 3: -40°C 至 85°C TA
双端口 USB 2.0 集线器
多事务转换器 (MTT) 集线器：两个事务转换器每个事务转换器具有四个异步端点缓冲器
兼容 Type C
支持电池充电
CDP 模式（上行端口已连接）
DCP 模式（上行端口未连接）
DCP 模式符合中国电信行业标准 YD/T 1591 - 2009
D+/D– 分压器模式
支持每端口或成组电源开关以及过流通知输入
OTP ROM、串行 EEPROM 或 I2C/SMBus 从接口可实现定制配置
VID 和 PID 端口定制制造商和产品字符串（非通过 OTP ROM）
序列号（非通过 OTP ROM）
可使用端子选择或 EEPROM 或 I2C/SMBus 从接口选择应用特性
提供 128 位通用唯一标识符 (UUID)
支持通过 USB 2.0 上行端口进行板载和系统内 OTP/EEPROM 编程
单个时钟输入、24MHz 晶体或晶振
无特殊驱动程序要求；可与任一支持 USB 堆叠的操作系统无缝工作
48 引脚 HTQFP 封装 (PHP)

应用领域

汽车
计算机系统
扩展坞
监视器机顶盒

	属性	参数值
	商品目录	USB集线器
	类型	集线器
	USB协议版本	USB 2.0
	工作电压	0.99V~1.26V；3V~3.6V

	属性	参数值
	工作温度	-40℃~+85℃
	存储器接口	I2C；SMBus
	静态电流	39mA
	通道数	2
