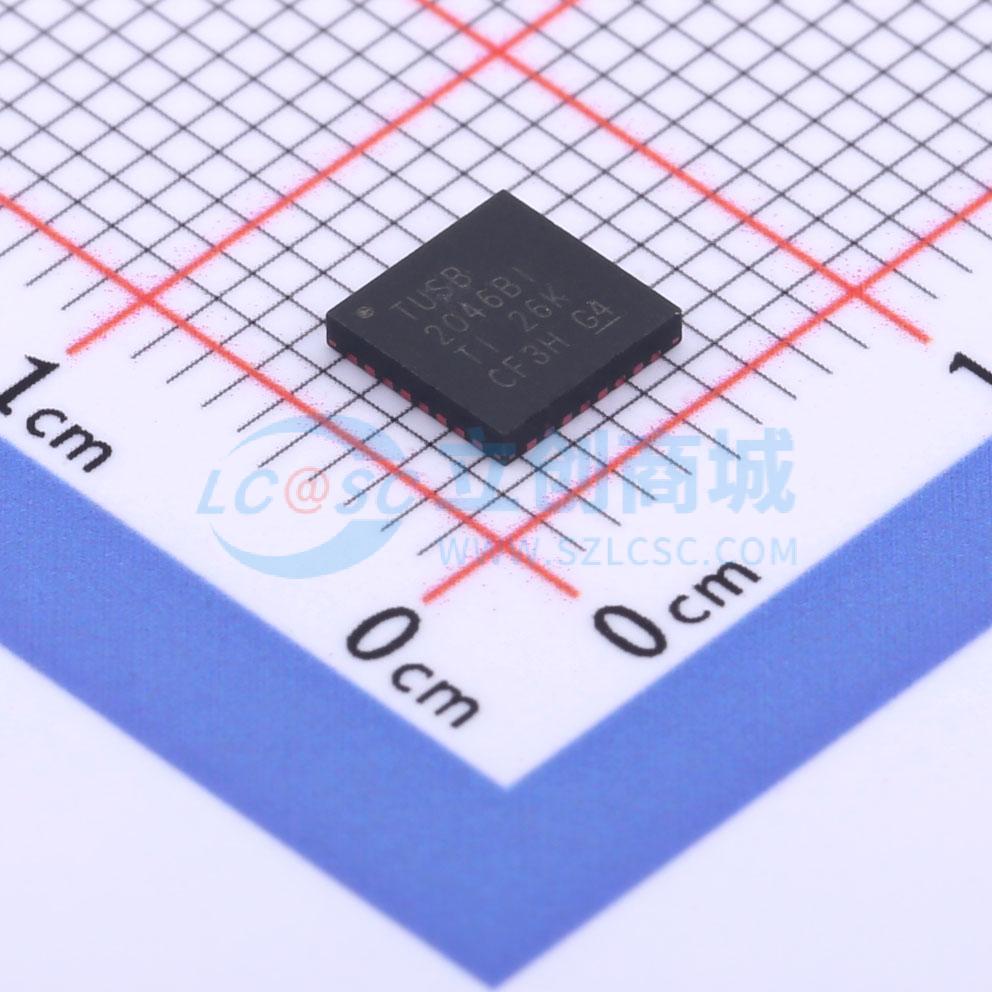

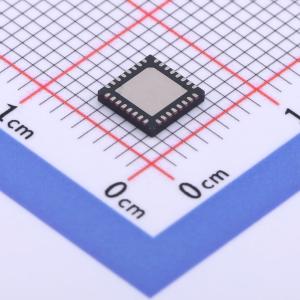

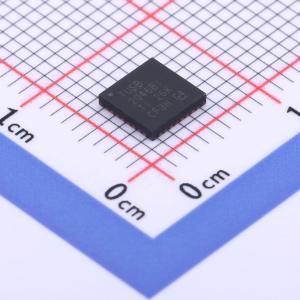

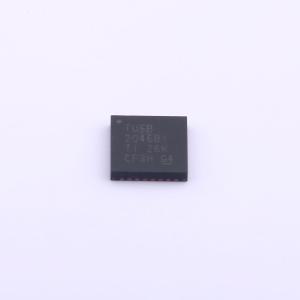

TUSB2046BIRHBT

TUSB2046x 是一款 3.3-V CMOS 集线器设备，提供一个上游端口和四个下游端口，符合通用串行总线 (USB) 规范，作为全速集线器。由于该设备使用数字状态机而不是微控制器实现，因此不需要固件编程。完全符合 USB 收发器集成到 ASIC 中，用于所有上游和下游端口。下游端口通过根据连接到端口的设备的速度自动设置上升沿速率来支持全速和低速设备。BUSPWR 引脚的配置选择总线供电或自供电模式。

配置 GANGED 输入可确定下游端口的电源切换和过电流检测模式。如果 GANGED 为高电平，则所有 PWRON 输出一起切换，如果激活任何 OVRCUR，则所有端口将过渡到关电状态。如果 GANGED 为低电平，则 PWRON 输出和 OVRCUR 输入按端口为基础运行。

TUSB2046x 提供了使用 6-MHz 或 48-MHz 时钟的灵活性。TSTMODE 端子的逻辑电平控制时钟源的选择。当 TSTMODE 为低电平，选择内部 A PLL 电路输出驱动设备内部核心。当 TSTMODE 为高电平，选择 TSTPLL/48MCLK 输入作为输入时钟源，并且 A PLL 电路被关闭并旁路。内部振荡器单元在 TSTMODE 为高电平时也会关闭。由于 TUSB2046x 可以使用 6-MHz 晶体输入，因此实现了低 EMI 辐射。如图 6 所示连接晶体。内部 PLL 然后生成用于从上游端口采样数据并同步用于 USB 时钟的 12 MHz 的 48-MHz 时钟。如果需要低功耗挂起和恢复，则必须使用无源晶体或谐振器。但是，可以通过将输出连接到 xTAL1 引脚并使 xTAL2 引脚保持打开状态来使用 6-MHz 振荡器。振荡器 TTL 输出不得超过 3.6 V。
