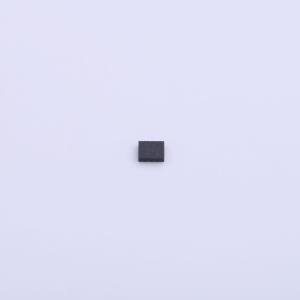

温馨提醒：图片仅供参考，商品以实物为准

TS5USBA224RSWR

具有负信号传输能力和1.8V逻辑兼容性的USB2.0高速（480Mbps）和音频开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双刀双掷（DPDT)多路复用器，集成低失真音频开关和USB2.0高速（480Mbps）开关。
品牌名称: TI(德州仪器)
商品型号: TS5USBA224RSWR
商品编号: C702358
商品封装: UQFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 0.015克(g)

商品参数

商品概述

TS5USBA224是一款双刀双掷(DPDT) 多路复用器，该器件在同一个封装中集成了一个低失真音频开关和一个USB 2.0 高速(480Mbps) 开关。这种配置使得系统设计人员能够采用一个用于音频和USB 数据的公共连接器。音频开关专为允许音频信号摆动至地电位以下而设计，从而实现了这种公共连接器配置。

商品特性

高速USB 开关：4Ω RDSON （典型值）12.5pF Con （典型值）650MHz 带宽(―3 dB)
音频开关：
- 3Ω RDSON （典型值）
- 负轨能力
- 低THD： <0.05%
- 用于开关机噪声（喀哒声和噼啪声）抑制的内部并联电阻器
- 从VAUDIO （2.7V 至5.5V）来供电
可兼容1.8V 的控制输入（1ASEL 和νBUS）门限
IOFF 支持部分断电模式
依据JESD 22 标准对ESD 性能进行了测试
- 2000V 人体模型（A114B，Class II）
- 1000V 充电器件模型(C101)
- 200V 机器模型(A115-A)

应用领域

手机
个人数字助理(PDA)
便携式仪表
数码相机
便携式导航设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	2.7V~5.5V
	导通时间(ton)	2us

	属性	参数值
	导通电阻(Ron)	4Ω
	关闭时间(toff)	1us
	工作温度	-40℃~+85℃
	导通电容(Con)	12.5pF
	带宽	650MHz
