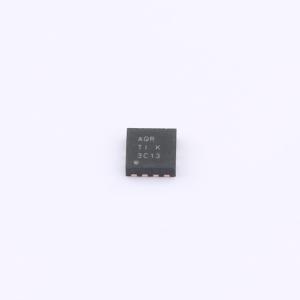

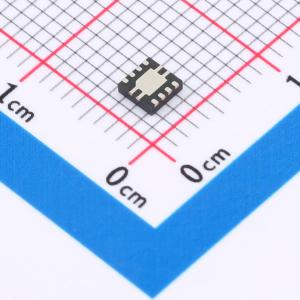

TPS61062DRBR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61062 用于白光 LED 电源、具有亮度控制功能的 24V、400mA 开关 1MHz 升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS61062DRBR
商品编号: C702278
商品封装: SON-8(3x3)
包装方式: 编带
商品毛重: 0.52克(g)

商品参数

商品概述

TPS6106x 是一款高频同步升压转换器，具有恒定电流输出，可驱动多达五个白光LED。为了最大限度地保证安全，该器件集成了过电压保护和先进的短路保护功能，当输出短接到地时会启动这些保护。该器件以1 MHz的固定开关频率工作，允许使用较小的外部元件，并简化可能的EMI问题。该器件提供了三种不同的过电压保护阈值（14V、18V 和 23V），以便使用成本较低且额定电压较低的小型输出电容。LED电流最初通过外部检测电阻Rs设定，反馈电压根据ILED引脚的配置被调节至500 mV或250 mV。通过向ILED引脚施加简单的数字信号可以实现数字亮度控制。或者，可以通过使能引脚施加高达1 kHz的PWM信号来控制LED的亮度。在关断期间，输出与输入断开，以避免通过LED产生漏电流。

应用领域

白光LED驱动器
手机
PDA、掌上电脑和智能手机
数码相机
手持设备

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~6V
	开关频率	1MHz
	通道数	1

	属性	参数值
	输出电压	23.5V
	输出电流	400mA
	调光	PWM
	拓扑结构	升压
	工作温度	-40℃~+85℃
