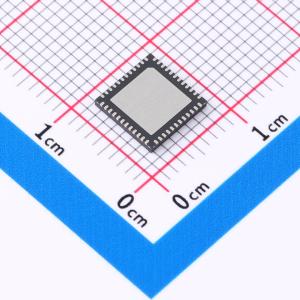

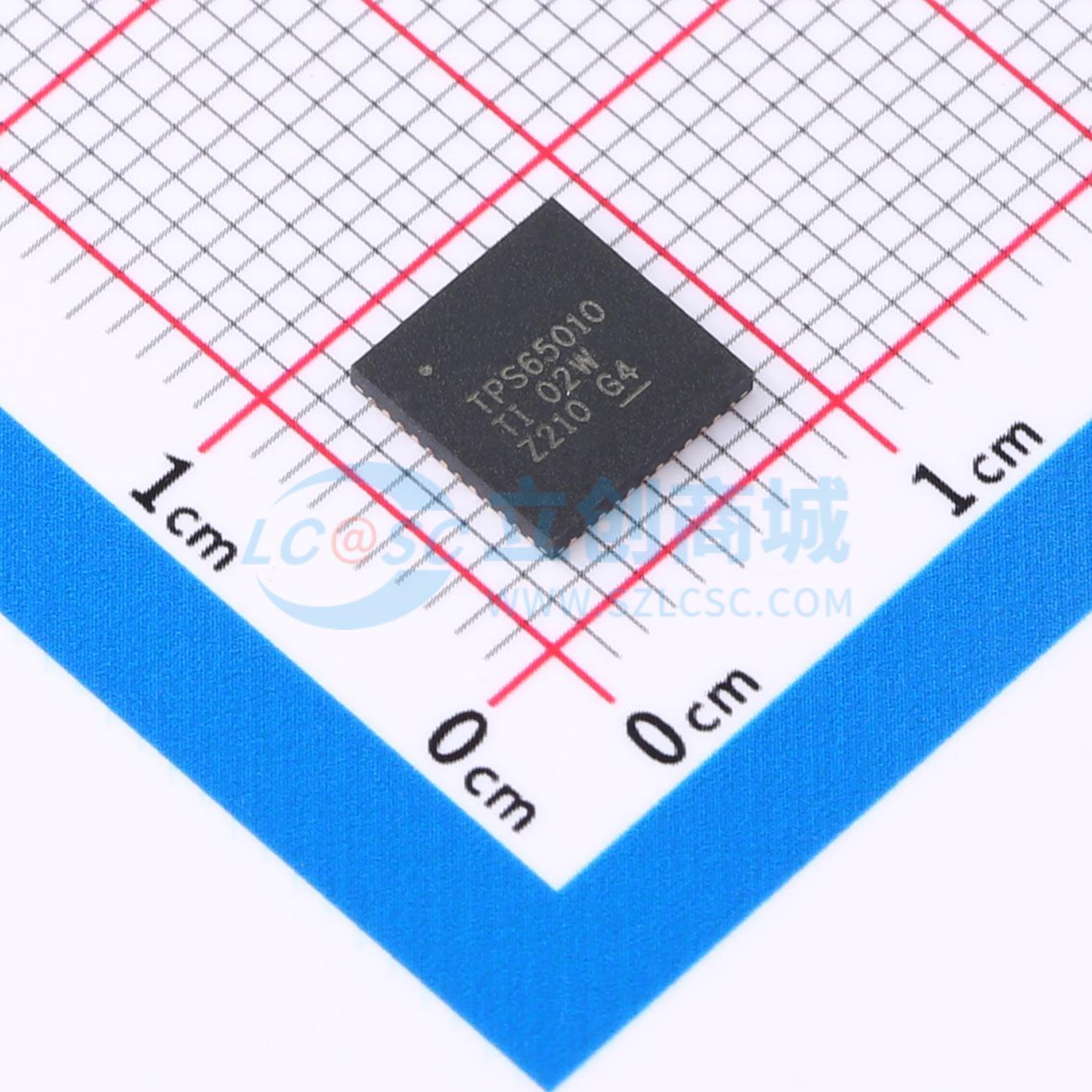

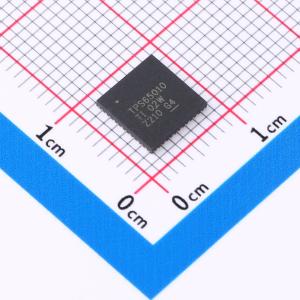

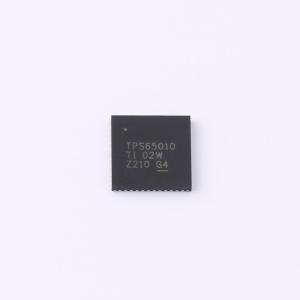

温馨提醒：图片仅供参考，商品以实物为准

TPS65010RGZR

用于锂离子供电系统的电源和电池管理集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65010 采用 QFN-48 封装的多通道 1 节锂离子电池 PMIC：USB/AC 充电器、2 个 DC/DC、2 个 LDO 以及 I2C 接口
品牌名称: TI(德州仪器)
商品型号: TPS65010RGZR
商品编号: C702295
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

TPS65010器件是一款集成式电源和电池管理IC，适用于由单节锂离子或锂聚合物电池供电且需要多个电源轨的应用。TPS65010提供两个高效的1.25 MHz降压转换器，旨在为基于处理器的系统提供核心电压以及外设和I/O电源轨。在轻载情况下，两个降压转换器均会进入低功耗模式，以在尽可能宽的负载电流范围内实现最高效率。TPS65010还集成了两个200 mA的LDO稳压器，可通过串行接口启用。每个LDO的输入电压范围为1.8 V至6.5 V，因此既可以由其中一个降压转换器供电，也可以直接由电池供电。 TPS65010还具备高度集成且灵活的锂离子线性充电器和系统电源管理功能。它提供集成的USB端口和交流适配器电源管理，具有自动电源选择、功率FET和电流传感器、高精度电流和电压调节、充电状态指示以及充电终止功能。

商品特性

单节锂离子或锂聚合物电池线性充电管理
双输入端口，可通过USB或壁式插头充电，满足100 mA和500 mA的USB要求
充电电流可通过外部电阻进行编程
用于I/O和外设组件的1 A、95%高效降压转换器（VMAIN）
用于处理器核心的400 mA、90%高效降压转换器（VCORE）
两个用于I/O和外设组件的200 mA LDO，可通过总线启用
与I²C兼容的串行接口，支持100 kHz、400 kHz操作
LOW_PWR引脚，用于在深度睡眠模式下降低或禁用处理器核心电源电压
70 μA静态电流
1%参考电压
热关断保护

应用领域

所有需要多个电源的单节锂离子电池供电产品，包括：
个人数字助理（PDA）
手机和智能手机
网络音频播放器
数码相机
数字收音机播放器
分离电源的DSP和微处理器解决方案

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	2.5V~6V
	最大充电电流	1A
	充电饱和电压	4.2V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	70uA
	接口类型	I2C
