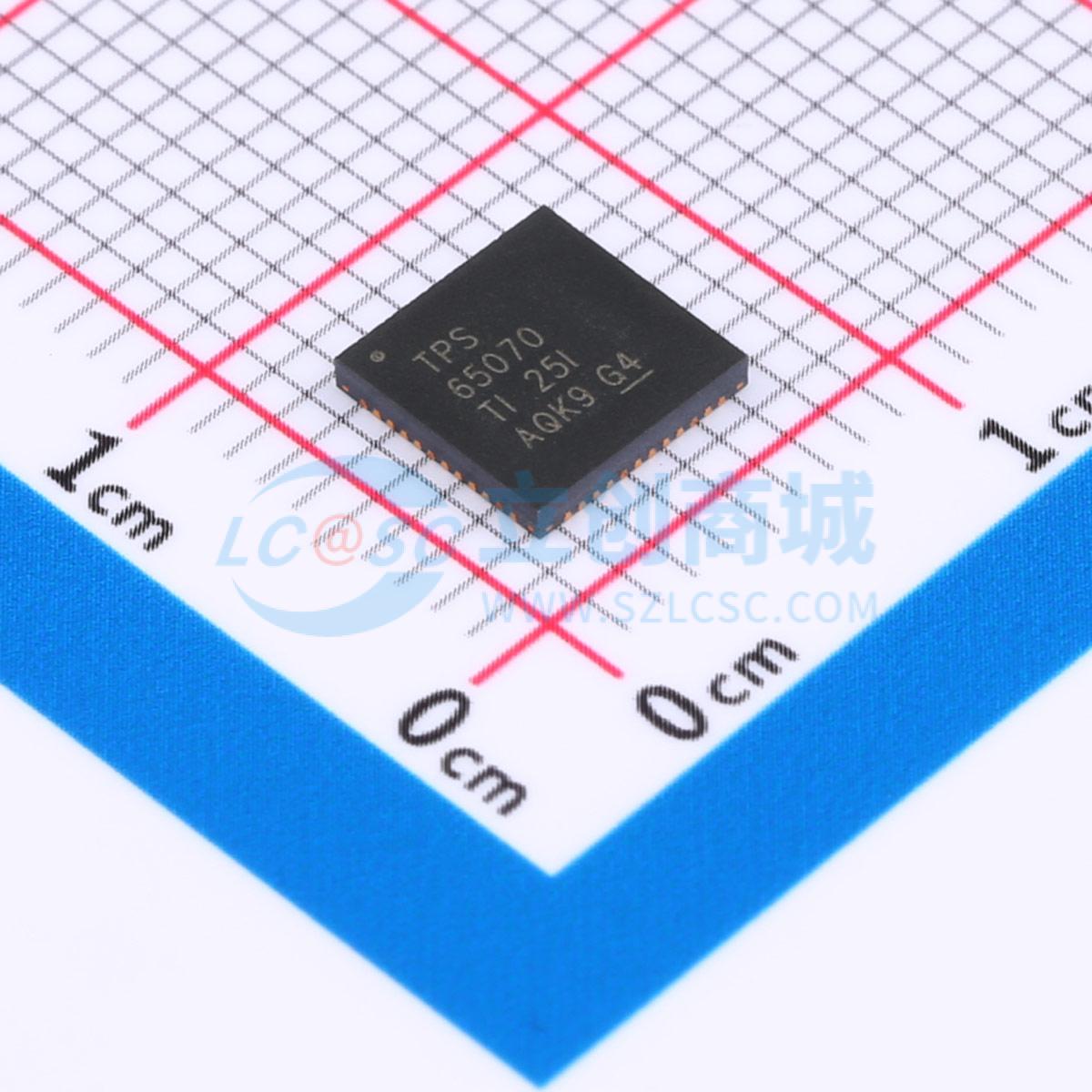

温馨提醒：图片仅供参考，商品以实物为准

TPS65070RSLT

电源管理IC（配备电池充电器、3个降压转换器和2个LDO）

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: TPS65070 具有电池充电器、3 个降压转换器和 2 个 LDO 的电源管理 IC (PMIC)
品牌名称: TI(德州仪器)
商品型号: TPS65070RSLT
商品编号: C702304
商品封装: VQFN-48-EP(6x6)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

TPS6507x 系列器件属于单芯片电源管理IC (PMIC)，适用于以下便携式应用：包含用于单节锂离子电池或锂聚合物电池的具备电源路径管理的电池充电器。该充电器既可由USB引脚上的USB端口供电，也可由连接到AC引脚上的壁式适配器提供的直流电压供电。三个高效2.25MHz降压转换器用于为一个基于处理器的系统提供内核电压、存储器和I/O电压。为了在最大可能的负载电流范围内实现最大效率，这些降压转换器在轻负载时进入低功耗模式。

商品特性

充电器/电源路径管理：
- 电源路径上的2A输出电流线性充电器；1.5A最大充电电流
- USB输入100mA/500mA/800mA/1300mA限流
- 热调节、安全定时器
- 温度感测输入
3个降压转换器：
- 2.25MHz固定频率工作
- 输出电流高达1.5A
- 可调节或固定输出电压，VIN范围从2.8V至6.3V
- 轻负载电流状态下进入节能模式
- PWM模式下的输出电压精度为±1.5%
- 每个转换器的静态电流典型值为19μA
- 可实现100%占空比，以确保最低压降
LDO：
- 固定输出电压LDO2上的动态电压调节
- 20μA静态电流
- 200mA最大输出电流
- VIN范围从1.8V至6.3V
wLED升压转换器：
- 使用I2C进行内部调光
- 多达z×10个LED
- 每个灯串高达25mA，具有内部灌电流
I2C接口
10位A/D转换器
触摸屏界面
低压锁定和电池故障比较器

应用领域

便携式导航系统
PDA、掌上电脑
OMAP和低功耗DSP电源

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	2.8V~6.3V
	最大充电电流	1.5A
	充电饱和电压	-
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	140uA
	接口类型	I2C
