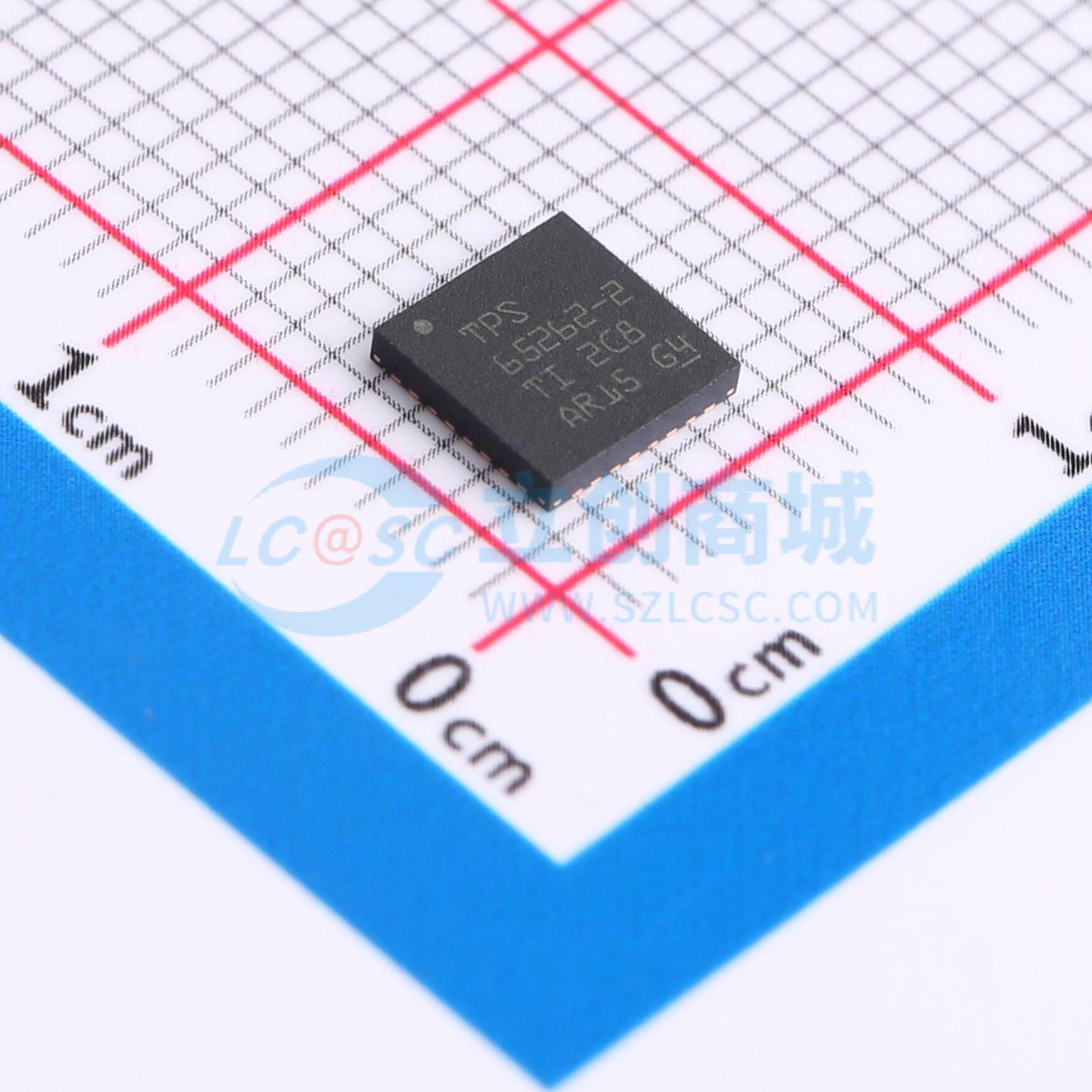

TPS65262-2RHBR

TPS65262-2是一款具有3A/1A/1A输出电流的单片三路同步降压转换器。4.5V至18V的宽输入电源电压范围包括大多数运行自5、9、12或15V电源总线的中间总线电压。这款转换器具有恒定频率峰值电流模式，专用于简化应用，同时方便设计人员根据目标应用来优化系统。此器件运行在600kHz的固定开关频率上。为了减少外部组件数量，已经集成针对buck2和buck3的环路补偿。buck1和buck 2，3之间的180°异相运行（buck2和buck3同相运行）最大限度地减少了对输入滤波器的要求。

TPS65262-2可通过将MODE引脚连接至GND进入脉冲跳跃模式(PSM)，通过将MODE引脚驱动为高电平或保持悬空进入强制持续电流模式(FCC)。PSM模式通过减少轻负载时的开关损耗来提供高效率，而FCC模式可降低噪声灵敏度和射频(RF)干扰。

此外，TPS65262还内置两个低压降线性稳压器(LDO)，它们的输入电压范围为1.3V至18V，持续输出电流为350mA/150mA，具有独立使能和可调输出电压。

电源正常引脚在任何输出电压超出稳压范围时被置为有效。

• 工作输入电压范围：4.5V至18V
• 反馈基准电压：0.6V±1%
• 最大连续输出电流：3A/1A/1A
• 600kHz固定开关频率
• 集成双路LDO的输入电压范围为1.3V至18V，连续输出电流为350mA/150mA
• 针对Buck1的可编程软启动时间
• 针对Buck2和Buck3的固定软启动时间1ms
• 针对Buck2和Buck3的内部环路补偿
• 针对每次降压的专用使能引脚
• 支持脉冲跳跃模式(PSM)和强制连续电流模式(FCCM)
• 输出电压电源正常状态指示器
• 热过载保护
• 采用32引脚VQFN (RHB) 5mm×5mm封装
• 具有过压保护、过流和短路保护以及过热保护功能

• 数字电视(DTV)
• 机顶盒
• 家庭网关和接入点网络
• 无线路由器
• 安全监控POS机
