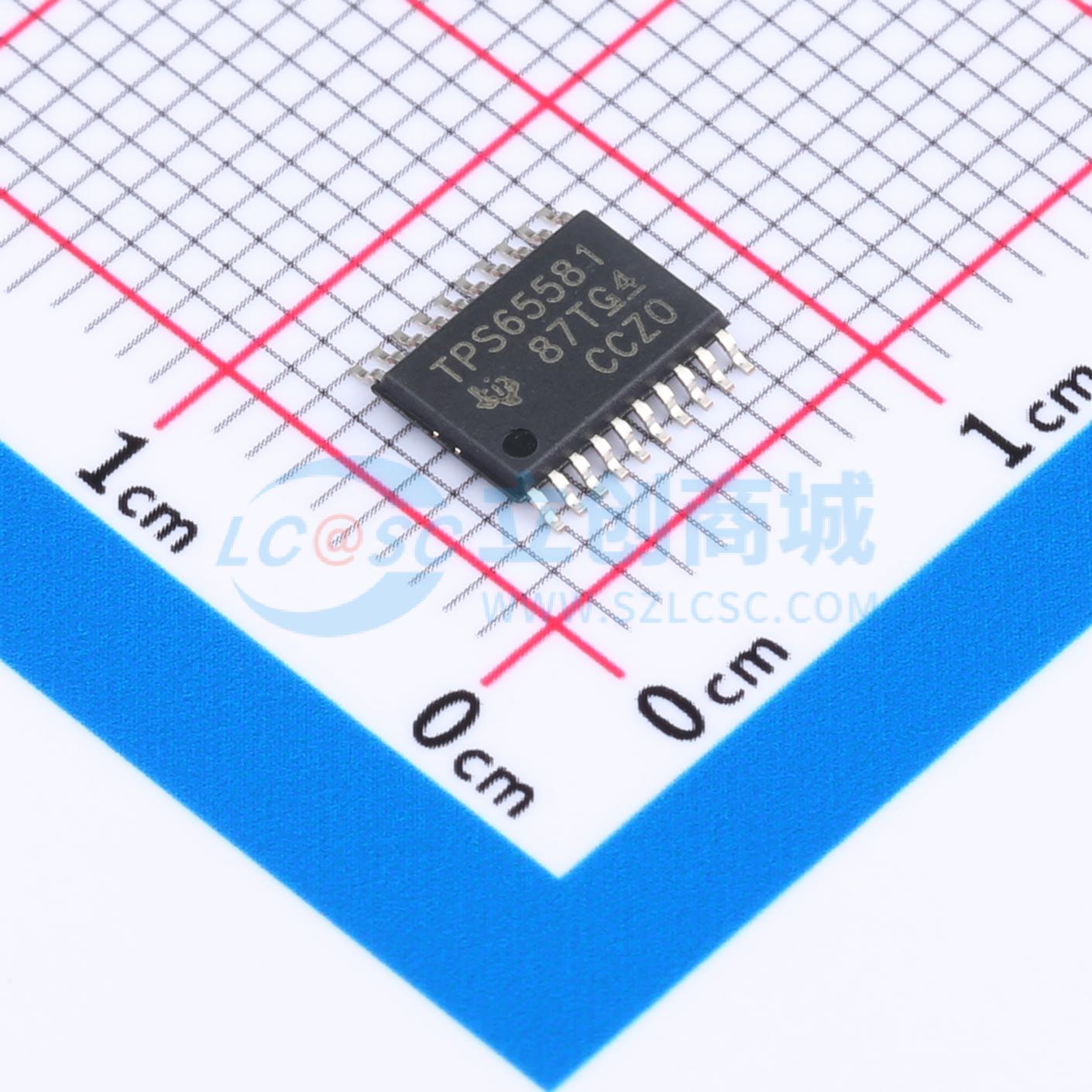

TPS65581PWPR

TPS65581是一款三路、高级D-CAP2™模式同步降压转换器。可帮助系统设计人员通过成本有效性、低组件数量和低待机电流解决方案来完成多种终端设备的电源总线调节器集。主控制环路采用高级D-CAP2™模式控制，无需外部补偿组件即可提供快速的瞬态响应。高级D-CAP2™模式控制支持较高负载条件下脉宽调制(PWM) 模式与Eco-mode™之间的无缝转换，从而使得TPS65581能够在轻负载期间保持高效率。此器件能够适应诸如高分子有机半导体固体电容器(POSCAP) 或者高分子聚合物电容器(SP-CAP) 等低等效串联电阻(ESR) 输出电容器，以及超低ESR，陶瓷电容器。此器件在输入电压为4.5V至18V之间时提供便捷且有效的运行。采用4.4mm×6.5mm 20引脚TSSOP(PWP) 封装，额定环境温度范围为 -40°C至85°C。

The TPS65581 is a 1.5A, 2.5A, 1.5A triple synchronous step-down (buck) converter with two integrated Nchannel MOSFETs for each channel. It operates using Advanced D-CAP2™ control mode. The fast transient response of Advanced D-CAP2™ control reduces the required output capacitance to meet a specific level of performance. Proprietary internal circuitry allows the use of low ESR output capacitors including ceramic and special polymer types.

• 高级D-CAP2™控制模式
• 快速瞬态响应环路补偿无需外部部件，与陶瓷输出电容器兼容
• 宽输入电压范围：4.5V至18V，输出电压范围：0.76V至7V
• 针对低占空比应用对高效集成场效应晶体管(FET)进行了优化，对于2.5A电流为160mΩ（高侧）和130mΩ（低侧），对于1.5A电流为250mΩ（高侧）和230mΩ（低侧）
• 高初始基准精度
• 低侧RDS(on)低损耗电流感测
• 固定1.2ms软启动
• 非吸入预偏置软启动
• 700kHz开关频率
• 逐周期过流限制控制
• 过流限制(OCL)，过压(OVP)，欠压(UVP)，欠压闭锁(UVLO)，热关断(TSD)保护
• 针对过载保护的断续定时器
• 电源正常(PowerGood)
• 带有集成式升压P通道金属氧化物半导体(PMOS)开关的自适应栅极驱动器
• 由于热补偿RDS(on)的值为4000ppm/℃，过流保护(OCP)恒定
• 20引脚散热薄型小外形尺寸封装(HTSSOP)
• 自动跳跃Eco-mode™为了在轻负载下实现高效率

• 针对广泛应用的低功耗系统中的负载点调节
• 数字电视电源
• 网络互联家庭终端设备
• 数字机顶盒(STB)
• DVD播放器，刻录机
• 游戏控制台和其它设备
