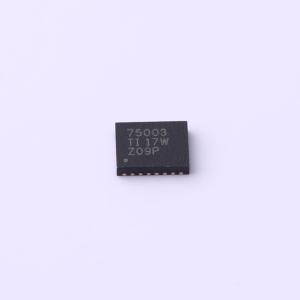

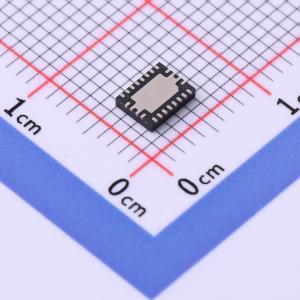

TPS75003RHLT

TPS75003可配置多轨PMIC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS75003 面向 Xilinx® Spartan-3 FPGA 的集成三路电源管理 IC (PMIC)
品牌名称: TI(德州仪器)
商品型号: TPS75003RHLT
商品编号: C702349
商品封装: VQFN-20-EP(3.5x4.5)
包装方式: 编带
商品毛重: 0.094克(g)

商品参数

商品概述

TPS75003 是一个面向 FPGA、DSP 和其他多电源应用的完整电源管理解决方案。该器件已经过测试，符合所有 Xilinx Spartan - 3、Spartan - 3E 和 Spartan - 3L 启动曲线要求，包括单调电压斜坡和最小电压轨上升时间。每个输出均具有独立的使能，因此可进行排序，以最大限度地减少启动时对电源的需求。各个电源上的软启动会限制启动期间的浪涌电流。两个集成式降压控制器支持为低电流和高电流电源（如内核和 I/O）进行具有成本效益的高效电压转换。该器件还集成了一个 300mA LDO，可在 Xilinx Spartan - 3 FPGA 上提供辅助电源轨，例如 VCC AUX。三个输出电压均支持外部配置，可实现最大灵活性。

商品特性

两个效率为 95% 的 3A 降压控制器和一个 300mA LDO
经过了 Xilinx 的测试和认可，可为 Spartan - 3、Spartan - 3E 和 Spartan - 3L FPGA 供电
在所有通道上具有可调（降压控制器为 1.2V 至 6.5V，LDO 为 1.0V 至 6.5V）输出电压
输入电压范围：2.2V 至 6.5V
每个电源的独立软启动
每个电源的独立使能，支持灵活定序
LDO 与 2.2μF 陶瓷输出电容器一起工作，可保持稳定
小型低厚度 4.5mm×3.5mm×0.9mm VQFN 封装

应用领域

FPGA、DSP 和 ASIC 电源
机顶盒
DSL 调制解调器
等离子电视显示面板

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	2.2V~6.5V
	电池类型	-

	属性	参数值
	电池节数	-
	工作温度	-40℃~+85℃
	静态电流(Iq)	75uA
