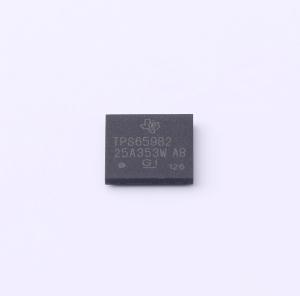

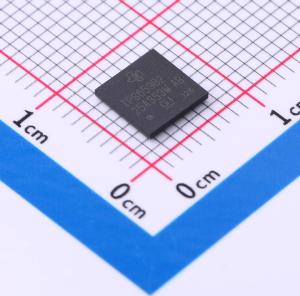

温馨提醒：图片仅供参考，商品以实物为准

TPS65982ABZBHR

USB Type-C 和 USB PD 控制器、电源开关和高速多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65982 USB Type-C™ 和 USB PD 控制器、电源开关和高速多路复用器
品牌名称: TI(德州仪器)
商品型号: TPS65982ABZBHR
商品编号: C702348
商品封装: VFBGA-96
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

TPS65982 器件是一款独立式 USB Type-C 和供电(PD) 控制器，可在 USB Type-C 连接器中提供电缆插头和方向检测。进行线缆检测时，TPS65982 器件会使用 USB PD 协议在 CC 线路上进行通信。在成功完成 USB PD 协商后，TPS65982 会启用合适的电源路径并为内部和（可选）外部多路复用器配置交替模式设置。 CC 引脚上的混合信号前端可为 USB Type-C 电源提供默认值、1.5A 或 3A 三种电流，检测电缆插入事件和确定 Type-C 电缆方向，以及利用双相标记编码 (BMC)和物理层 (PHY) 协议自主协商 USB PD 合约。端口电源开关在 5V 电压下可为传统 USB 电源和 Type-C USB 电源提供高达 3A 的下行电流。当 USB PD 电源用作供电器件（主机）、受电器件（设备）或供电 - 受电器件时，附加的双向开关路径可在最高 20V 的电压下为其提供高达 3A 的电流。此外，TPS65982 还可用作上行数据端口 (UFP)、下行数据端口 (DFP) 或者双角色数据端口。端口数据多路复用器可实现端口与顶部或底部 D+/D- 信号对之间的 USB 2.0 HS 数据传输；此外，还可以将边带使用 (SBU) 信号对用于交替模式。当 3.3V 电源不可用时，电源管理电路可将 VBUS 用作主电源，在电池电量耗尽或无电池的情况下运行。

商品特性

该器件由 USB-IF 进行了 PD2.0 认证
完全可配置的 USB PD 控制器通过 GPIO 控制外部直流/直流电源
端口数据多路复用器，USB 2.0 HS 数据和低速端点用于交替模式的边带使用数据
用于为各种应用轻松配置 TPS65982 的 GUI 工具
支持 DisplayPort 交替模式和 thunderbolt 交替模式
完全管理的集成电源路径
集成的 5V、3A、50mΩ 电源开关
集成 5V - 20V、3A、95mΩ 双向负载开关
适用于外部 5V - 20V/5A 双向开关（背靠背 NFET）的栅极控制和电流检测
UL2367 认证编号：E169910 - 20150728
IEC62368 - 1 认证编号：111895
集成强大的电源路径保护
集成式反向电流保护、欠压保护、过压保护和压摆率可控制高压双向电源路径
集成了欠压和过压保护以及限流功能，可为 5V/3A 拉电流电源路径提供浪涌电流保护
USB Type-C 功率传输 (PD) 控制器
8 个可配置 GPIO
支持 BC1.2 充电
符合 USB PD 2.0 标准
符合 USB Type-C 规范
线缆连接和方向检测
集成式 VCONN 开关
物理层和策略引擎
3.3V LDO 输出，在电池电量耗尽时提供支持
通过 3.3V 或 VBUS 源供电
1 个 I2C 主要端口
1 个 I2C 次级端口

应用领域

耐用 PC 和笔记本电脑
集线站
平板监视器

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	3A

	属性	参数值
	工作电压	2.85V~3.45V
	导通电阻	135mΩ
	工作温度	-10℃~+85℃
	特性	过压保护(OVP)；欠压保护(UVP)；过流保护(OCP)
