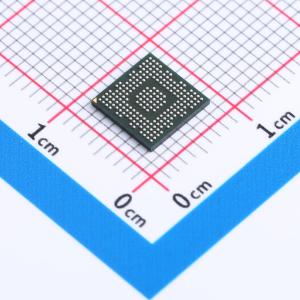

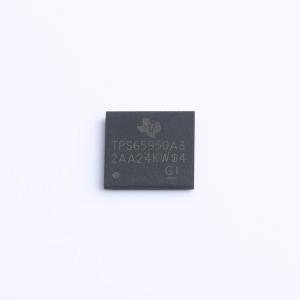

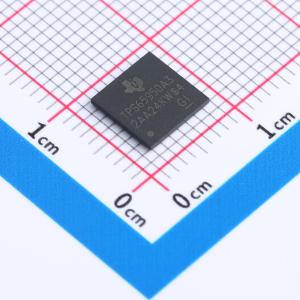

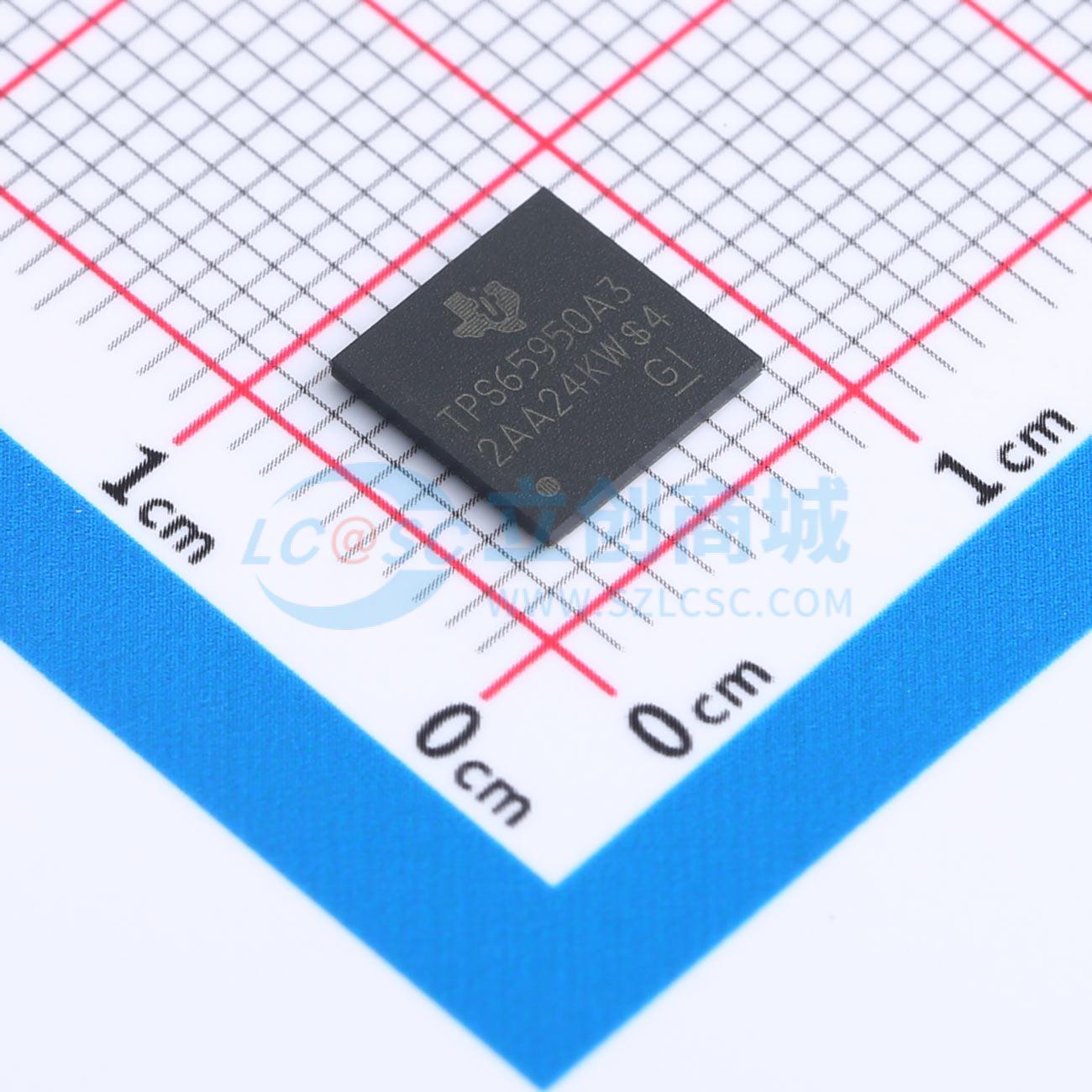

TPS65950A3ZXNR

TPS65950器件是一款高度集成的电源管理和音频编解码器（codec）集成电路（IC），可满足OMAP™应用处理器的电源和外设需求。该器件包含电源管理、音频编解码器、通用串行总线（USB）高速（HS）收发器、交流/USB充电器、发光二极管（LED）驱动器、模数转换器（ADC）、实时时钟（RTC）和嵌入式电源控制。 该器件的电源部分包含三个降压转换器，其中两个可通过专用的SmartReflex 3类接口进行控制，多个低压差（LDO）稳压器、一个用于管理OMAP电源时序要求的嵌入式电源控制器（EPC），以及一个RTC和备用模块。当主电源不存在时，RTC可由备用电池供电，并且该器件包含一个纽扣电池充电器，可根据需要对备用电池进行充电。 USB模块提供一个HS 2.0即插即用（OTG）收发器，适用于直接连接到OMAP通用收发器宏单元接口（UTMI）+低引脚接口（ULPI），集成了电荷泵（CP），并完全支持车载套件消费电子协会（CEA）-936A规范。 锂离子电池充电器支持通过交流充电器、USB主机设备、USB充电器或车载套件进行充电。该器件可自动检测充电器类型，除了为所有类型的充电器提供软件控制充电外，还能通过交流充电器、USB充电器和车载套件提供硬件控制的线性充电。 该器件中的音频编解码器包括五个数模转换器（DAC）和两个ADC，可提供多个语音通道和立体声下行链路通道，通过多个片间音频（I2S）/时分复用（TDM）格式接口支持所有标准音频采样率。该器件上的音频输出级包括立体声耳机放大器、两个提供立体声差分输出的集成D类放大器、线路输出预驱动器和一个听筒放大器。输入音频级包括三个差分麦克风输入、立体声线路输入和数字麦克风接口。所有必要的数字滤波、侧音功能和爆音噪声抑制均具备自动和可编程增益控制。 该器件还提供辅助模块，包括LED驱动器、一个ADC、一个键盘接口和通用输入/输出（GPIO）。LED驱动器可为两个LED电路供电，用于照亮面板或提供用户指示。驱动器还提供脉宽调制（PWM）电路，以控制LED的照明亮度。ADC可监控进入器件的信号，如电源和充电电压，并具有多个供系统使用的外部ADC输入。键盘接口实现了内置扫描算法，用于解码基于硬件的按键操作并减少软件使用。多个GPIO在配置为输入时可用作中断。

• 电源：
  • 三个高效降压转换器：VDD1：TPS65950A2为1.2 A，TPS65950A3为1.4 A（适用于1 GHz速度）
  • VDD2：600 mA
  • VIO：700 mA
  • 10个用于时钟和外设的外部线性LDO - SmartReflex™动态电压管理
• 音频：
  • 语音编解码器：15位线性编解码器（8和16 kHz）
  • 差分输入主麦克风和副麦克风
  • 差分耳机麦克风输入
  • 辅助/FM输入（单声道或立体声）
  • 差分32 Ω扬声器和16 Ω耳机驱动器（D类外部预驱动器）
  • 8 Ω立体声D类驱动器
  • 脉冲编码调制（PCM）和TDM接口
  • 蓝牙®接口
  • 自动电平控制（ALC）
  • 数字和模拟混音
  • 16位线性音频立体声DAC（96、48、44.1和32 kHz及派生频率）
  • 16位线性音频立体声ADC（48、44.1和32 kHz及派生频率）
  • 数字麦克风输入（车载套件）
• 充电器：锂离子、锂聚合物和钴镍锰充电器
  • 支持使用交流稳压充电器（最大7 V）、USB主机设备、移动计算促进联盟（MCPC）设备、USB充电器和车载套件充电器（最大7 V）进行充电
  • 备用电池充电器
• USB：
  • 符合USB 2.0 OTG标准的HS收发器
  • 12位ULPI USB电源（VBUS的5 V CP）
  • CEA - 2011：OTG收发器接口规范
  • CEA - 936A：迷你USB模拟车载套件接口规范
  • MCPC ME - 通用异步收发器（UART）GL - 006规范
• 附加特性：
  • 用于两个外部LED的LED驱动电路
  • 具有3至8个外部输入的10位MADC
  • RTC和保持模块
  • HS片间集成电路（I²C）串行控制
  • 热关断和热芯片检测
  • 键盘接口（最多8×8）
  • 外部振动器控制
  • 19个GPIO器件
  • 0.4 mm间距、209引脚、7 mm×7 mm封装

• 智能手机、平板电脑
• 工业手持系统
