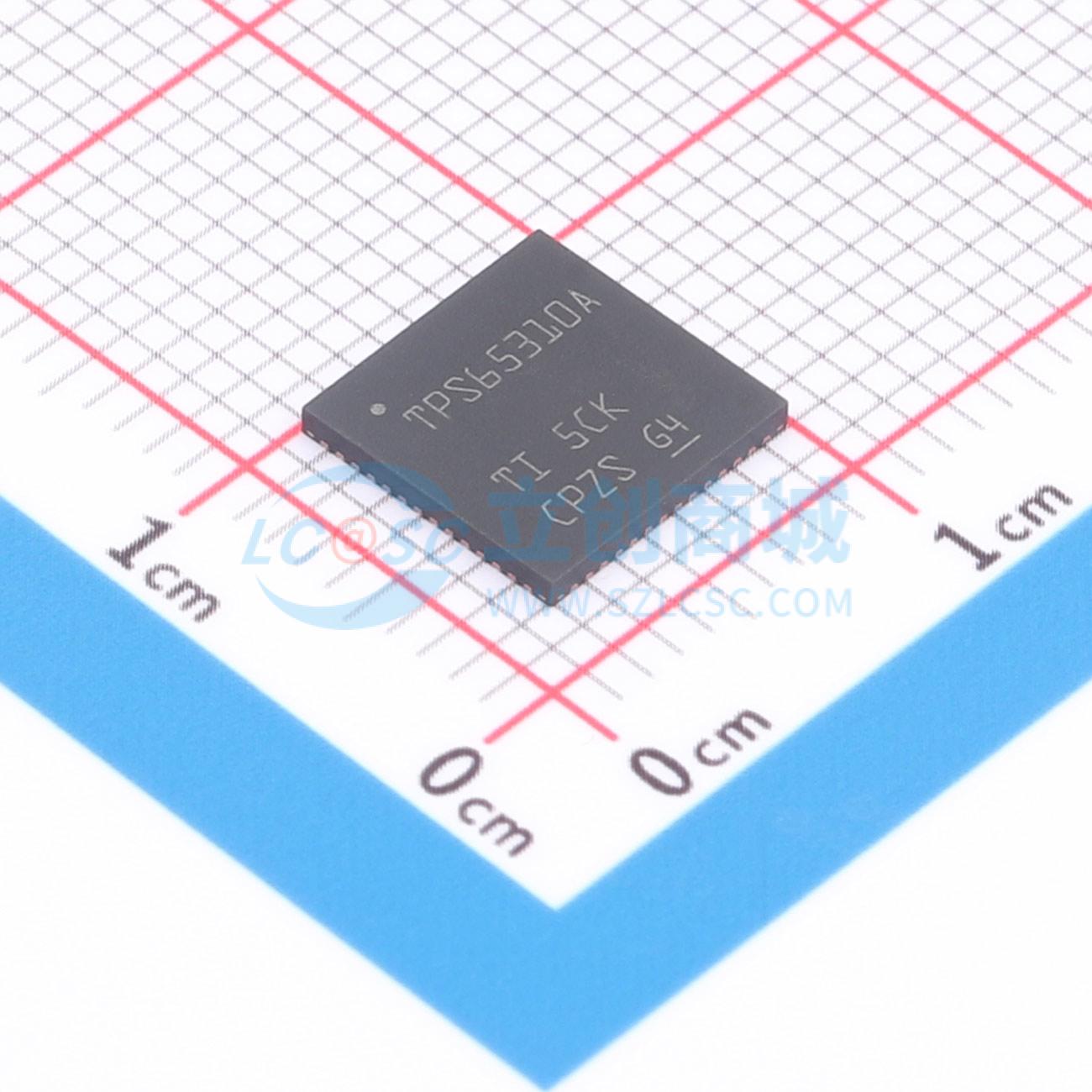

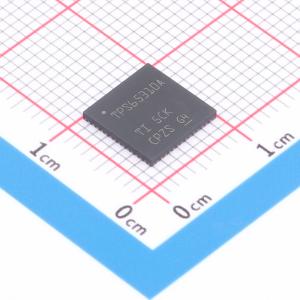

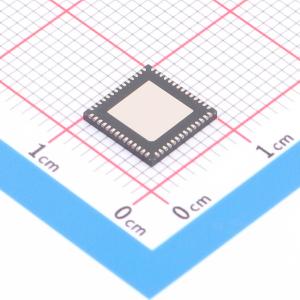

TPS65310AQRVJRQ1

TPS65310A-Q1 器件是一款电源管理单元，满足由数字信号处理器 (DSP) 控制的汽车系统（例如，高级驾驶辅助系统）的要求。通过集成常用功能，TPS65310A-Q1 器件显著降低了布板空间和系统成本。 此器件采用一个高压降压控制器进行预稳压，并结合使用两个降压转换器和一个升压转换器进行后稳压。进一步集成的低压降稳压器 (LDO) 整合了电源的概念，提供了一套带有五个独立电压轨的灵活系统设计。此器件提供一个低功率状态（所有电源轨关闭时的 LPM0）来在系统一直连接至电池线路时减少流耗。所有输出受过载和过热保护。 外部 PMOS 保护功能使器件能够承受高达 80V 的瞬态电压。该外部 PMOS 还可用于安全关键型应用，以在其中一个电源轨出现故障（欠压、过压或过流）时保护系统。 内部软启动可确保所有电源的启动都能够得到控制。每个电源的输出电压均可通过外部电阻网络设置进行调节。

• 符合汽车应用要求
• AEC-Q100 测试指导结果如下：
  • 器件温度等级 1: -40°C 至 125°C 的工作环境温度范围
  • 器件 HBM ESD 分类等级 H1B
  • 器件 CDM ESD 分类等级 C3B
• 输入电压范围：4V 至 40V，瞬态高达 60V；当使用外部 P 通道金属氧化物半导体 (PMOS) 时达到 80V
• 单输出同步降压控制器峰值栅极驱动电流 0.6A
• 490kHz 固定开关频率
• 假随机跳频展频或三角模式
• 双路同步降压转换器
  • 设计用于高达 2A 的输出电流
  • 异相开关
  • 开关频率：0.98 MHz
• 可调 350mA 线性稳压器
• 可调异步升压转换器
  • 1A 集成开关
  • 开关频率：0.98 MHz
• 所有稳压器输出的软启动功能
• 独立电压监控
• 欠压 (UV) 检测和过压 (OV) 保护
• 可为降压控制器、栅极驱动器、降压转换器、升压转换器和线性稳压器输出提供短路、过流和热保护
• 用于控制和诊断的串行外设接口 (SPI)
• 集成窗口安全装置 (WD)
• 基准电压输出
• 高侧 (HS) 驱动器，用于外部场效应晶体管 (FET)
• 发光二极管 (LED) 驱动器
• 外部温度传感器输入，集成电路 (IC) 在 TA < -40°C 时关断
• 热增强型封装
  • 56 引脚 QFN (RVJ)

• 多轨直流配电系统
• 安全关键型汽车应用
• 高级驾驶辅助系统
