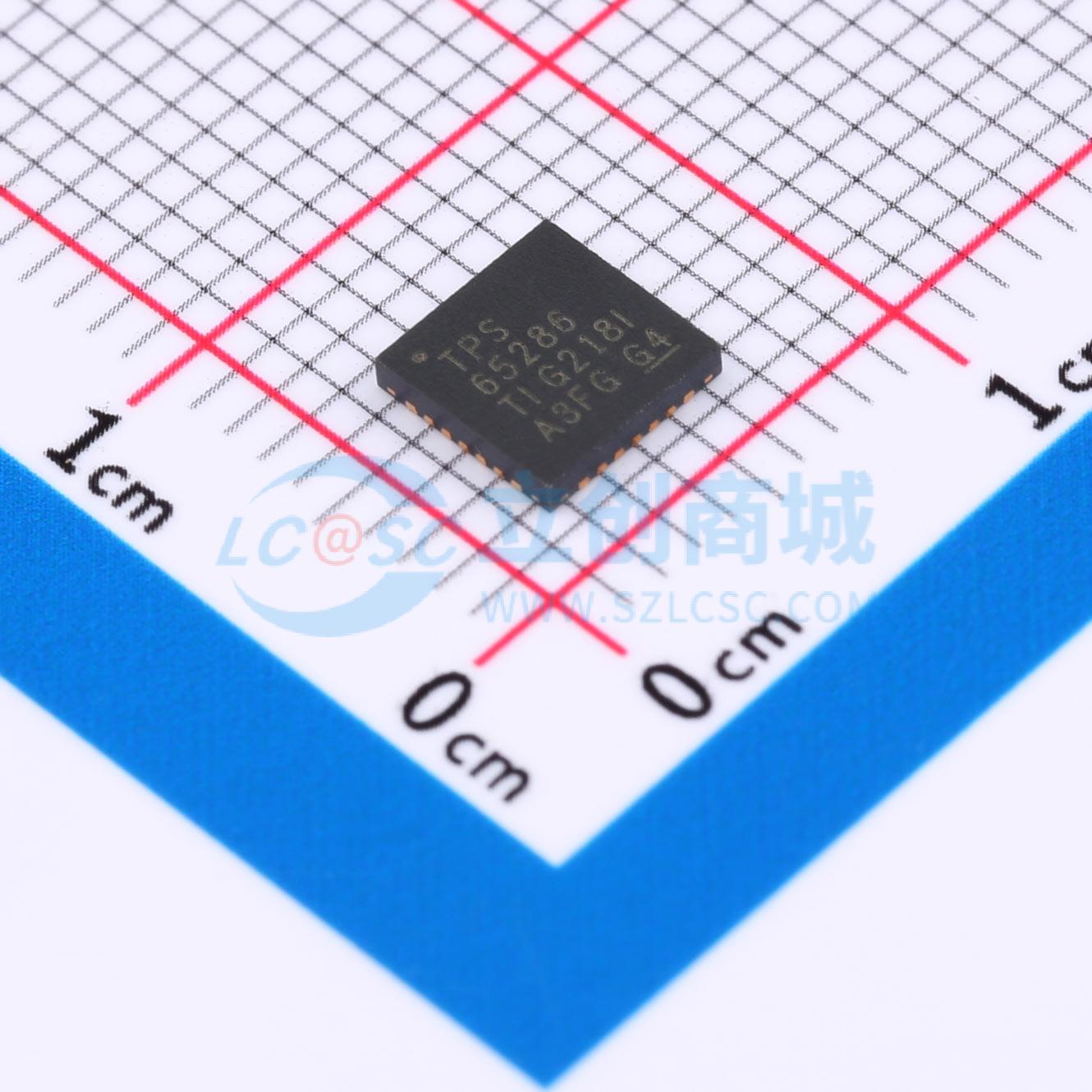

TPS65286RHDR

TPS65286 是一款功能齐全的4.5V 至28V VIN、6A输出电流同步降压直流/直流转换器，该器件具有高效率且集成了高侧和低侧MOSFET，针对小型设计进行了优化。此器件还组装有用于配电系统的双路N 通道MOSFET 功率开关。这个器件提供一个总体配电解决方案，在这个解决方案中需要精密限流和快速保护响应。 一个双路100mΩ 独立配电开关通过使用一个外部电阻器将输出电流限制在典型值为50mA 至2.7A 的可编程电流限制阈值之间。在电流典型值为1.2A 时，可实现严密程度达到±6% 的电流限制精度。nFAULT 输出在过流和反向电压情况下被置为低电平。 直流到直流转换器中的恒定频率峰值电流模式控制简化了补偿，并且优化了瞬态响应。逐周期过流保护和运行在断续模式下限制了MOSFET 功率耗散。当芯片温度超过过热负载阈值时，过热保护将器件关断。

• 集成双配电开关：
  • 工作输入电压范围为2.5V 至6V
  • 导通电阻典型值为100mΩ 的集成背对背功率MOSFET
  • 可调节电流限制范围为75mA 至2.7A
  • 在1.2A（典型值）时电流限制精度为±6%
  • 闭锁过流保护版本
  • 反向输入 - 输出电压保护
  • 内置软启动
• 集成降压直流/直流转换器：
  • 4.5V 至28V 的宽输入电压范围
  • 最大持续输出负载电流为6A
  • 反馈基准电压为0.6V±1%
  • 500kHz 固定开关频率
  • 内置内部软启动时间：1ms
  • 逐周期电流限制
  • 可调节电流限制阈值
  • 输出过压保护
  • 外部时钟同步
  • 过热保护

• USB 端口和USB 集线器
• 数字电视
• 计算能力笔记本电脑扩展坞
• 汽车信息娱乐监控
