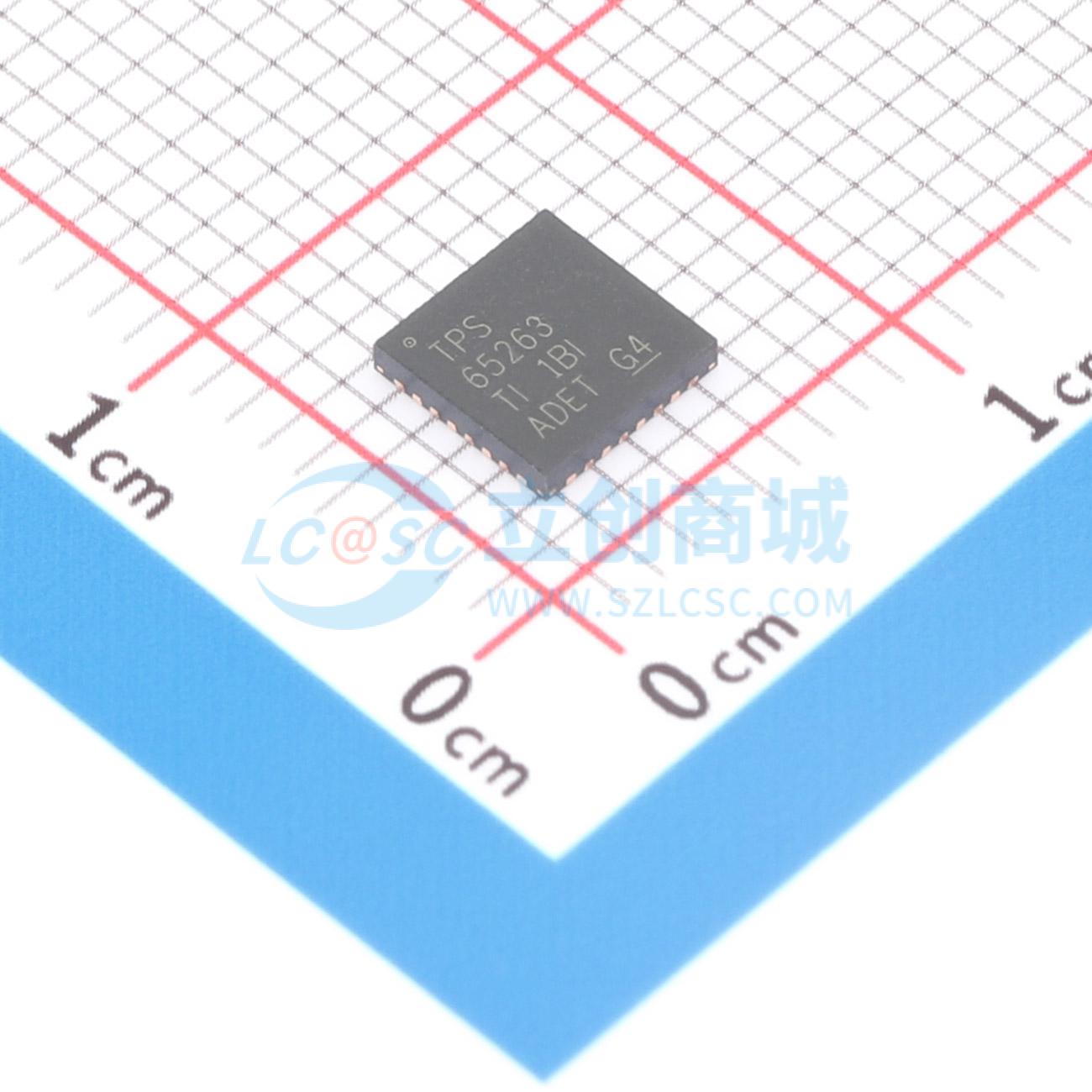

温馨提醒：图片仅供参考，商品以实物为准

TPS65263RHBR

4.5至18V输入电压，三路同步降压转换器，支持I²C受控的动态电压调节

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65263 4.5V 至 18V 输入电压、3A/2A/2A 输出电流降压转换器，具有通过 I2C 控制的 DVS
品牌名称: TI(德州仪器)
商品型号: TPS65263RHBR
商品编号: C702324
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.144285克(g)

商品参数

商品概述

TPS65263整合了三路同步降压转换器，支持4.5V至18V宽范围输入电压，该电压范围包括大部分中间总线关闭电压为5、9、12或15V的电源总线或电池。这款转换器具有恒定频率峰值电流模式，专用于简化应用，同时方便设计人员根据目标应用来优化系统。该器件工作频率为600kHz，buck1与buck2和buck3之间180°异相（buck2和buck3同相运行）。每个降压转换器的初始启动电压都可通过外部反馈电阻设定。可使用I²C受控7位VID对每个降压转换器的输出电压进行动态调整，范围为0.68V至1.95V，步长为10mV。可通过I²C总线3位控制对VID电压转换率进行编程，以优化VID电压转换期间的过冲/下冲。 TPS65263中的每个降压转换器都可通过I²C加以控制，从而执行以下操作：启用/禁用输出电压、设置脉冲跳跃模式(PSM)或轻负载条件下的强制持续电流模式(FCC)以及读取电源正常状态、过流警告和温度警告。 TPS65263具有过压保护、过流保护、短路保护和过热保护功能。

商品特性

工作输入电压范围4.5V至18V，持续输出电流3A/2A/2A
I2C受控7位VID针对每个电压转换器的可编程输出电压为0.68V至1.95V，步长为10mV
I2C受控VID电压转换率
I2C针对每个降压转换器回读电源正常状态，发出过流警告
I2C回读芯片温度警告
支持标准模式(100kHz)和快速模式(400kHz)的I²C兼容接口
反馈基准电压0.6V±1%
固定频率600kHz
针对每个降压转换器提供专用使能和软启动引脚
热过载保护

应用领域

数字电视(DTV)液晶显示屏(LCD)面板
机顶盒
家庭网关和接入点网络
安全监控

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	680mV~1.95V
	输出电流	3A；2A
	开关频率	600kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	740uA
	开关管(内置/外置)	内置
	输出类型	可调
