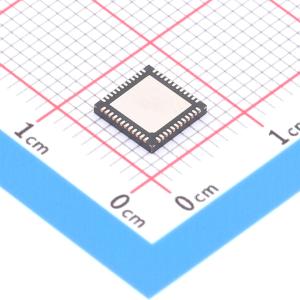

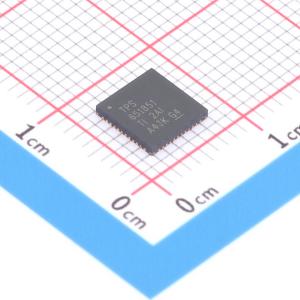

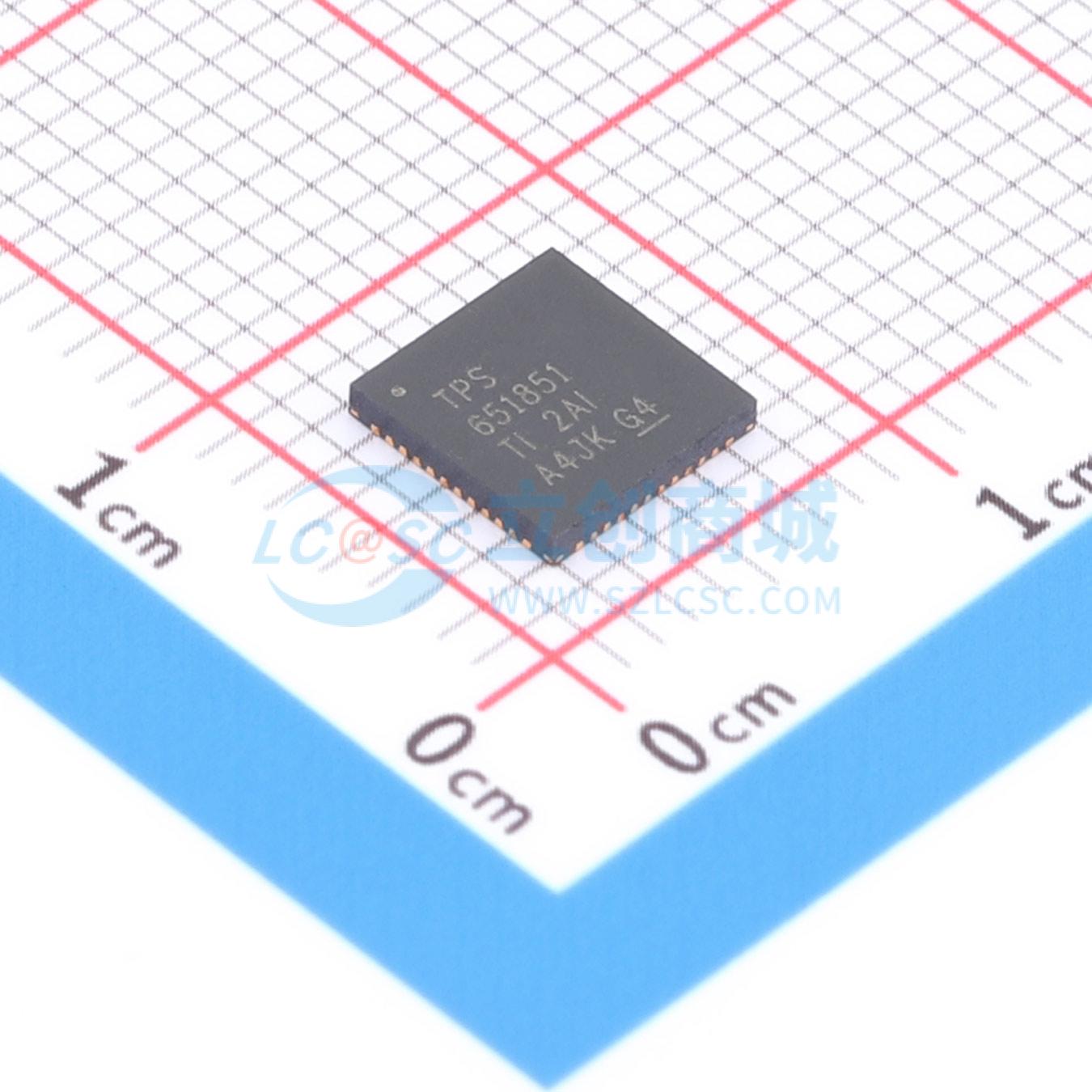

TPS651851RSLR

用于EInkVizplex电子纸显示的PMIC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65185 具有有源放电功能、适用于 E-Ink® Vizplex™ 电子纸显示器的 PMIC
品牌名称: TI(德州仪器)
商品型号: TPS651851RSLR
商品编号: C702311
商品封装: VQFN-48-EP(6x6)
包装方式: 编带
商品毛重: 0.220222克(g)

商品参数

商品概述

TPS65185x 器件是一款单芯片电源，专为在便携式电子阅读器应用中使用的 E Ink Vizplex 显示而设计，并且此器件支持 9.7 英寸及以上的面板尺寸。两个高效直流/直流升压转换器生成 ±16V 电压轨。这两个电压轨通过两个电荷泵分别升压至 22V 和 -20V，进而为 Vizplex 面板提供栅极驱动电源。两个跟踪 LDO 生成 ±15V 源级驱动电源，最高支持 120/200mA (TPS65185/TPS651851) 的输出电流。所有电压轨均可通过 I²C 接口进行调节，以适应特定的面板要求。该器件通过线性放大器提供精确的背板偏置电压，并通过串行接口对电压值进行 9 位控制，电压值调节范围为 0V 至 –5.11V；而且具备根据不同面板条件灌/拉电流的能力。TPS65185x 支持自动面板跳变电压测量，因此无需在生产线上手动校准 VCOM。测量结果会储存在非易失性存储器中，成为新的 VCOM 加电默认值。

商品特性

用于 E Ink Vizplex 电子纸 (E-Paper) 显示的单芯片电源管理解决方案
通过单个低压输入电源生成正负栅极电压、源级驱动电压以及背板偏置电压
支持 9.7 英寸及以上面板尺寸
输入电压范围为 3V 至 6V
用于正电源轨基的升压转换器
用于负电源轨基的反向降压/升压转换器
两个可调节的 LDO，用于提供源级驱动电源
精确输出电压跟踪 VPOS - VNEG = ±50mV
两个电荷泵，用于提供栅极驱动电源
可调节的 VCOM 驱动器，用于提供精确的面板背板偏置电压
0V 至 –5.11V 精度为 ± 1.5% (±10mV) 9 位控制（标称阶跃为 10mV）
所有电压轨上均具有有源放电功能
集成 10Ω、3.3V 电源开关，用于禁用 E-Ink 面板的系统电源轨

应用领域

有源矩阵 E Ink Vizplex 面板的电源
电子纸显示 (EPD) 电源
电子书阅读器
双屏显示手机和平板电脑
具有集成型或软件定时控制器的应用处理器 (OMAP)

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	电池管理
	工作电压	3V~6V
	最大充电电流	2.5A
	充电饱和电压	-
	放电截止电压	-
	电池类型	-

	属性	参数值
	电池节数	-
	工作温度	-10℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	5.5mA
	接口类型	I2C
