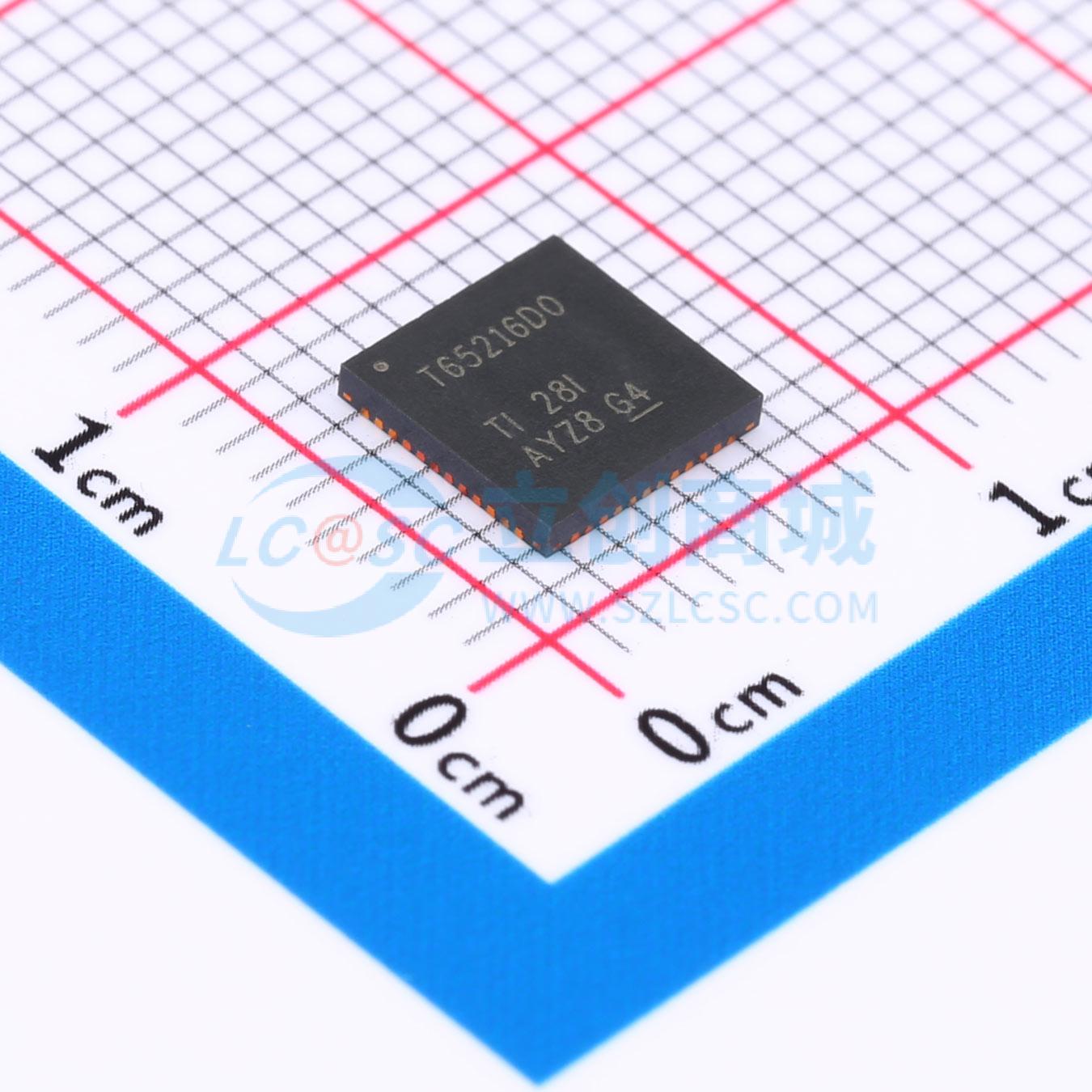

温馨提醒：图片仅供参考，商品以实物为准

TPS65216D0RSLR

适用于处理器的电源管理器件

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65216 适用于 Arm® Cortex®-A8/A9 SOC 和 FPGA 的集成电源管理 IC (PMIC)
品牌名称: TI(德州仪器)
商品型号: TPS65216D0RSLR
商品编号: C702313
商品封装: VQFN-48-EP(6x6)
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

TPS65216是一款单片电源管理IC (PMIC)，专为支持线路供电(5V)应用中的AMIC110和AMIC120系列处理器而设计。此器件的额定工作温度范围为-40°C至+105°C，非常适合各种工业系统的需求。

TPS65216经过专门设计，以便为AMIC110和AMIC120处理器的所有功能提供电源管理。直流/直流转换器DCDC1至DCDC4分别专门为内核、MPU、DDR内存以及3.3V模拟和I/O供电。LDO1为处理器提供1.8V模拟电压和I/O。GPIO2可实现DCDC1和DCDC2转换器的热复位。利用I2C接口，用户可以启用和禁用所有电压稳压器、负载开关和GPIO。此外，可以通过I2C对UVLO和监控器电压阈值、加电序列和断电序列进行编程。也可监控因过热、过流和欠压引起的中断。该监控器可监测DCDC1到DCDC4以及LDO1。监控器具有两种设置，一种针对典型的欠压容差(STRICT = 0b)，一种针对很小的欠压和过压容差(STRICT = 1b)。电源正常信号指示五个电压稳压器正常调节。

三个迟滞降压转换器专门用于为处理器内核、MPU和DDRx内存供电。每个转换器的默认输出电压均可通过I2C接口来调节。DCDC1和DCDC2采用动态电压调节，可在处理器的所有操作点供电。DCDC1和DCDC2还具有可编程的压摆率，有助于保护处理器组件。DCDC3在处理器处于休眠模式时仍然可得到供电，从而保持向DDRx内存供电。

TPS65216 provides three step-down converters, three general-purpose I/Os, one buck-boost converter, one load switch and one LDO. The system can be supplied by a regulated 5-V supply. The device is characterized across a -40°C to +105°C temperature range, which makes it suitable for various industrial applications.

The I2C interface provides comprehensive features for using TPS65216. All rails, the load switch, and GPIOs can be enabled / disabled. Voltage thresholds for the UVLO and supervisor can be customized. Power-up and power-down sequences can also be programmed through I2C. Interrupts for overtemperature, overcurrent, and undervoltage can be monitored for the load-switch.

The integrated voltage supervisor monitors DCDC 1 - 4 and LDO1. It has two settings; the standard settings only monitor for undervoltage, while the strict settings implement tight tolerances on both undervoltage and overvoltage. A power good signal is provided to report the regulation state of the five rails.

The three hysteretic step-down converters can each supply up to 1.8 A of current. The default output voltages for each converter can be adjusted.

商品特性

具有集成开关FET的3个可调节降压转换器（DCDC1、DCDC2、DCDC3）
- DCDC1：默认电压为1.1V，电流高达1.8A
- DCDC2：默认电压为1.1V，电流高达1.8A
- DCDC3：默认电压为1.2V，电流高达1.8A
- 输入电压范围：3.6V至5.5V
- 可调节输出电压范围：0.85V至1.675V（DCDC1和DCDC2）
- 可调节输出电压范围：0.9V至3.4V (DCDC3)
- 轻负载电流状态下进入节能模式
- 100%占空比，可实现最低压降
- 禁用时支持有源输出放电
具有集成开关FET的1个可调节降压/升压转换器(DCDC4)
- DCDC4：默认电压为3.3V，电流高达1.6A
- 输入电压范围：3.6V至5.5V
- 可调节输出电压范围：1.175V至3.4V
- 禁用时支持有源输出放电
可调节通用LDO (LDO1)
- LDO1：电流高达400mA时，默认值为1.8V
- 输入电压范围：1.8V至5.5V
- 可调节输出电压范围：0.9V至3.4V
- 禁用时支持有源输出放电
具有100mA或500mA可选电流限制的高电压负载开关(LS)
- 输入电压范围：1.8V至10V
- 开关阻抗：500mΩ（最大值）
带有内置监控功能的监控器可用于监测
- DCDC1，DCDC2 ±4%容差
- DCDC3、DCDC4 ±5%容差
- LDO1 ±5%容差
保护、诊断和控制
- 欠压锁定(UVLO)
- 常开按钮监视器
- 过热警告和关断
- I2C接口（地址0x24）

应用领域

工业自动化
电子销售点(ePOS)
测试和测量
个人导航
工业通信
背板I/O
工业互联驱动器

	属性	参数值
	商品目录	电池管理
	工作电压	3.6V~5.5V
	电池类型	-
	电池节数	-

	属性	参数值
	工作温度	-40℃~+105℃
	电池温度检测	不支持
	静态电流(Iq)	25uA
	接口类型	I2C
